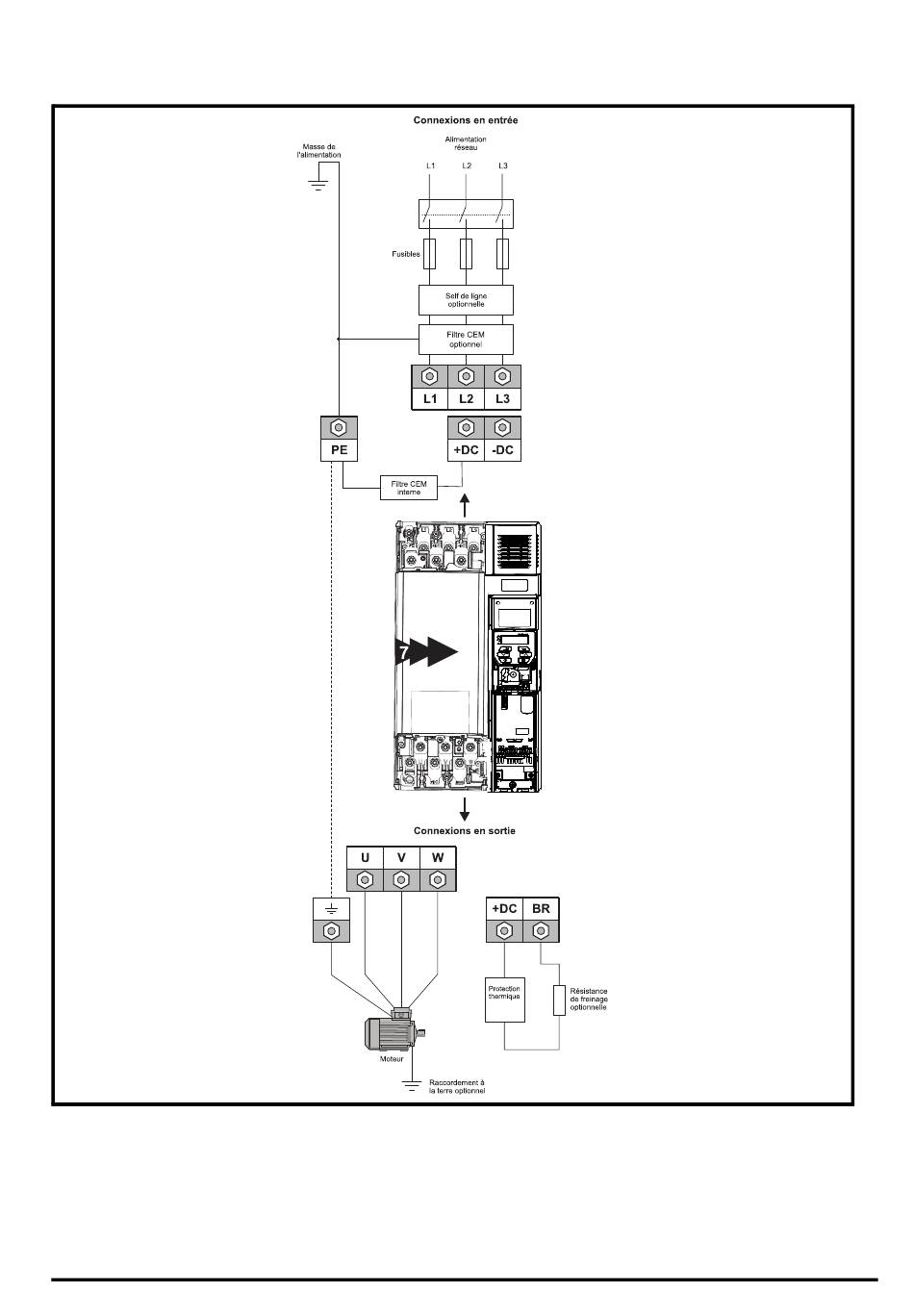

Figure 1-4 Raccordements alimentation et mise à la terre des tailles 7, 8 et 9A
(taille 7 illustrée)
8 9A
Sur les modèles de tailles 7 et 8, les raccordements de mise à la terre de l'alimentation et du moteur
s'effectuent à l'aide des goujons M8 situés à côté des bornes de raccordement de l'alimentation et
du moteur.
Sur les modèles de taille 9A, les raccordements de mise à la terre de l'alimentation et du moteur
s'effectuent à l'aide des goujons M10 situés à côté des bornes de raccordement de l'alimentation et du
moteur.
