6.1.5

Hochgenaue Strom- und Spannungsmessung

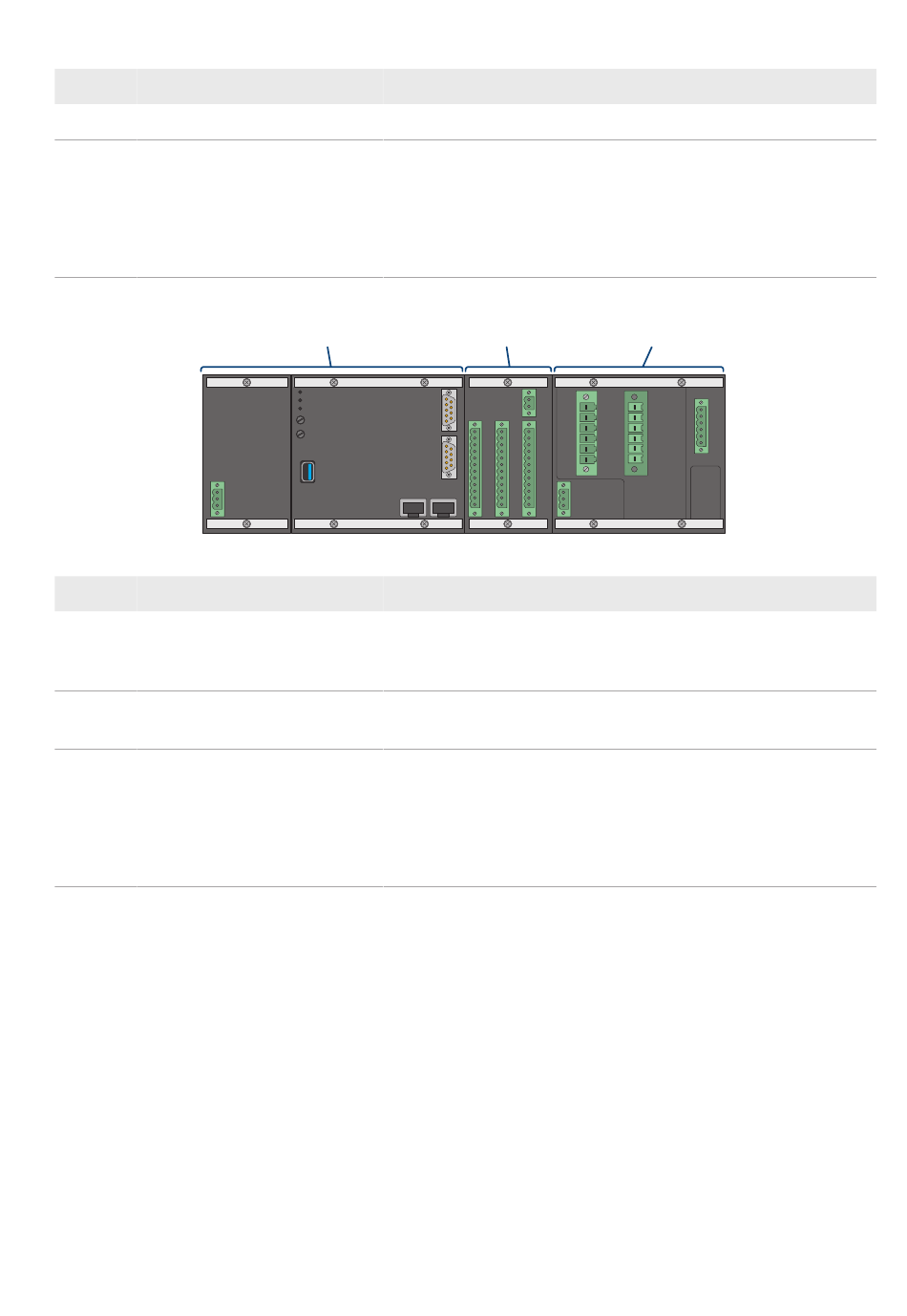

Abbildung 15: Aufbau der hochgenauen Strom- und Spannungsmessung (Variante Hybrid Controller XL 1xGMP)
Position Bezeichnung
A Rechnerbaugruppe der speicher-
programmierbaren Steuerung
K100
B Digitales I/O-Modul K101
C Netzanalysator mit Messmodul
K103
Installationsanleitung
Beschreibung
Reserviert für künftige Anwendungen
Strom- und Spannungsmessung
Für den Anschluss der 6 Strommessungen ist die Klemmleiste X700
vorgesehen.
Für den Anschluss der 3 Spannungsmessungen ist die Klemmleiste
X200 vorgesehen.
A
Beschreibung
Ohne externen Anschluss
Für den Anschluss der Ein- und Ausgänge ist die Klemmleiste X702
vorgesehen
Hochgenaue Strom- und Spannungsmessung
Für den Anschluss der 1 Strommessung ist die Klemmleiste X700 vor-
gesehen.
Für den Anschluss der 1 Spannungsmessung ist die Klemmleiste
X200 vorgesehen.
B C
6 Elektrischer Anschluss
