Beschädigung des Produkts durch Sand, Staub und Feuchtigkeit
Durch das Eindringen von Sand, Staub und Feuchtigkeit kann das Produkt beschädigt und die Funktion
beeinträchtigt werden.
• Produkt nur öffnen, wenn die Luftfeuchtigkeit innerhalb der Grenzwerte liegt und die Umgebung sand- und
staubfrei ist.
• Produkt nicht bei Spritzwasser (z. B. von einer Bewässerungsanlage) öffnen.
• Produkt nicht bei Sandsturm oder Niederschlag öffnen.
• Bei Unterbrechung und nach Beenden der Arbeiten das Produkt schließen.
• Das Produkt nur im geschlossenen Zustand betreiben.
• Das Produkt in geschlossenem Zustand an einem trockenen und überdachten Ort lagern. Dabei die
Lagerbedingungen einhalten.
• Die Temperatur am Lagerort muss im vorgegebenen Bereich liegen.
• Bei Verwendung von Kabelverschraubungen, die Blindstopfen aus den nicht benutzten Kabelverschraubungen
nicht herausnehmen.
Kabel durch Kabelverschraubungen in das Produkt einführen
Die Standard-Anschlussplatte mit Sollbruchstellen dient der Befestigung von Kabelverschraubungen.
Vorgehen:
1. Sicherstellen, dass die Kabel spannungsfrei sind.
2. Das Produkt mit dem mitgelieferten Schaltschrankschlüssel öffnen.
3. An der Anschlussplatte die Befestigungsschrauben entfernen (TX25) und Anschlussplatte abnehmen.
4. Für jedes Anschlusskabel 1 der mitgelieferten Kabelverschraubungen wählen, die zum Außendurchmesser des
gewählten Kabels passt.
5. Sollbruchstellen wählen, die zu den gewählten Kabelverschraubungen passen.
6. Gewählte Sollbruchstellen herausbrechen. Dabei sicherstellen, dass die Beschichtung der Anschlussplatte nicht
beschädigt wird.

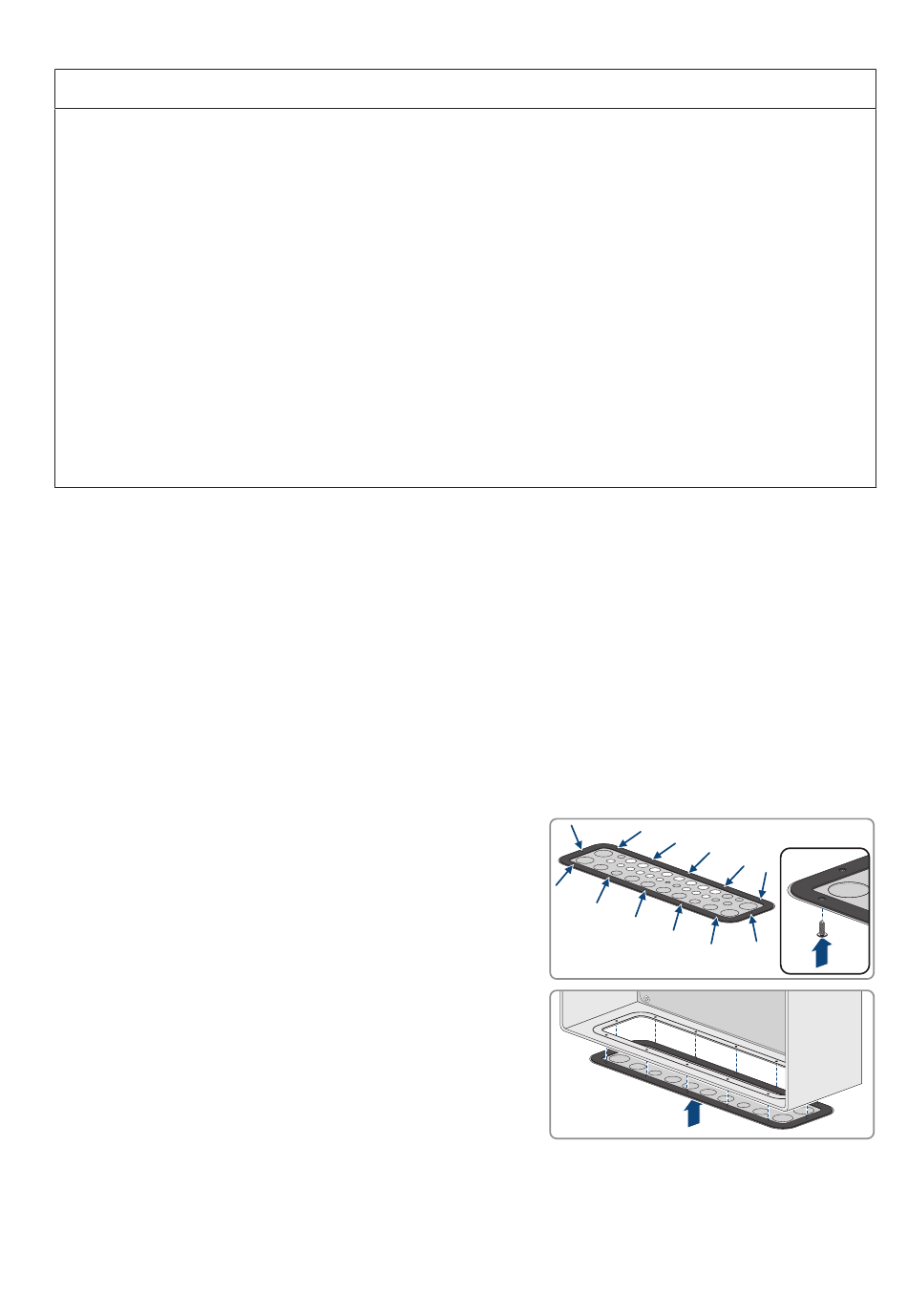

7. Die Befestigungsschrauben in die Anschlussplatte einsetzen.
Dabei die Befestigungsschrauben durch die Dichtung führen,
ohne Position und Lage der Dichtung zu verändern.
8. Die Anschlussplatte wieder einsetzen und die Schrauben
festziehen (TX25, Drehmoment: 2,5 Nm (22,2 in‑lb)). Dabei die
Anschlussplatte so ausrichten, die herausgebrochenen
Sollbruchstellen zur Rückwand des Schaltschranks zeigen.
9. Von jeder Kabelverschraubung die Gegenmutter abdrehen.
10. Jede Kabelverschraubung mit Gegenmutter an der vorgesehenen Öffnung in der Anschlussplatte festschrauben.
11. Von jeder Kabelverschraubung die Überwurfmutter abdrehen.
