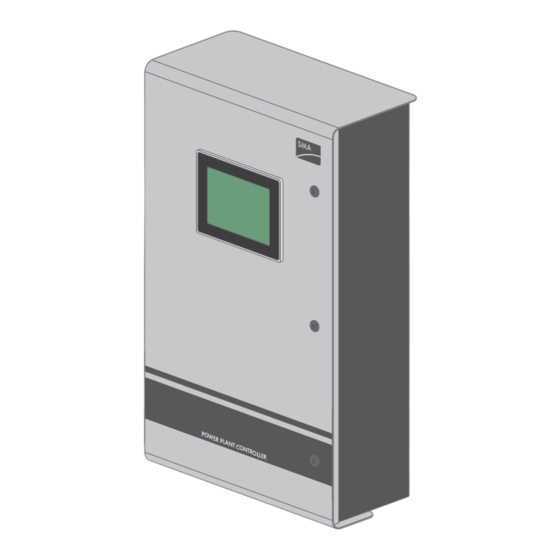

SMA POWER PLANT Betriebshandbuch
Vorschau ausblenden
Andere Handbücher für POWER PLANT:
- Betriebsanleitung (62 Seiten) ,
- Installationsanleitung (72 Seiten)
Verwandte Anleitungen für SMA POWER PLANT
Inhaltszusammenfassung für SMA POWER PLANT
- Seite 1 Betriebsanleitung POWER PLANT CONTROLLER P O W E R P L A N T C O N T R O L L E R DEUTSCH PPC-A1-BE-de-20 | 98-112800.03 | Version 2.0...
-
Seite 2: Rechtliche Bestimmungen
Die in diesen Unterlagen enthaltenen Informationen sind Eigentum der SMA Solar Technology AG. Die Veröffentlichung, ganz oder in Teilen, bedarf der schriftlichen Zustimmung der SMA Solar Technology AG. Eine innerbetriebliche Vervielfältigung, die zur Evaluierung des Produktes oder zum sachgemäßen Einsatz bestimmt ist, ist erlaubt und nicht genehmigungspflichtig. -
Seite 3: Inhaltsverzeichnis
Passwort der Benutzergruppen ändern......................31 Passwörter zurücksetzen ..........................31 Zugangsrechte für den SMA-Service vergeben..................... 32 Sprach- und Zeiteinstellungen ändern......................32 IP-Adresse des Power Plant Controllers ablesen.................... 32 Einstellungen des Modbus-Servers anpassen ....................33 7.10 Angeschlossene Geräte verwalten......................... 33 7.11 Ausgangssignale konfigurieren ........................34 7.12 Sicherung und Wiederherstellung der Einstellungen.................. - Seite 4 Kabel durch Gehäuseöffnung mit Membran führen..................46 11.1.2 Kabel durch Gehäuseöffnung mit Kabelverschraubung führen..............46 11.2 Kabel an Federzugklemmen anschließen ...................... 47 11.3 Power Plant Controller einschalten und ausschalten ..................48 11.4 Einstellungen auf der Benutzeroberfläche ..................... 49 11.4.1 An der Benutzeroberfläche anmelden......................49 11.4.2...
-
Seite 5: Hinweise Zu Diesem Dokument
1 Hinweise zu diesem Dokument 1 Hinweise zu diesem Dokument Gültigkeitsbereich Dieses Dokument gilt für den Power Plant Controller (PPC-10) ab der Fertigungsversion A1 und der Software-Version 01.40.xx.R. Die Fertigungsversion des Wechselrichters ist auf dem Typenschild abzulesen. Die Version der Firmware können Sie über die Benutzeroberfläche ablesen. -
Seite 6: Auszeichnungen
1 Hinweise zu diesem Dokument SMA Solar Technology AG Auszeichnungen Auszeichnungen Verwendung Beispiel fett • Display-Meldungen • Den Parameter WGra auf 0,2 stellen. • Elemente auf einer Benutzeroberfläche • Anschlüsse • Steckplätze • Elemente, die Sie auswählen sollen • Elemente, die Sie eingeben sollen >... -
Seite 7: Sicherheit
2 Sicherheit Bestimmungsgemäße Verwendung Der Power Plant Controller ist ein Gerät zur automatischen Regelung von PV-Großanlagen sowie zur Umsetzung von Wirk- und Blindleistungsvorgaben des Netzbetreibers in PV-Großanlagen. Der Power Plant Controller mit Touch-Display ist ausschließlich für den Einsatz im Innenbereich geeignet. Der Power Plant Controller ohne Touch-Display ist für den Einsatz im Außenbereich und Innenbereich geeignet. - Seite 8 2 Sicherheit SMA Solar Technology AG Lebensgefährlicher Stromschlag durch anliegende Spannung An den spannungsführenden Bauteilen des Produkts liegen hohe Spannungen an. Das Berühren spannungsführender Bauteile führt zum Tod oder zu schweren Verletzungen durch Stromschlag. • Bei allen Arbeiten geeignete persönliche Schutzausrüstung tragen.
- Seite 9 • Verbindungen zum Internet durch geeignete Schutzmaßnahmen vor Angriffen schützen. Ertragsausfall durch Verlust der Anlagenkonformität Durch Ausschalten des Power Plant Controllers oder durch Laden der Werkseinstellungen ist der netzbetreiberkonforme Anlagenbetrieb nicht mehr gewährleistet. Ertragseinbußen und Trennung der Anlage vom öffentlichen Stromnetz durch den Netzbetreiber können die Folge sein.
-
Seite 10: Produktüberblick
SMA Solar Technology AG 3 Produktüberblick Systemübersicht Der Power Plant Controller übernimmt in großen PV-Anlagen die Parkregelung. Dabei können in der PV-Anlage sowohl Zentral-Wechselrichter als auch dezentrale String-Wechselrichter, die von Cluster Controllern oder Inverter Managern überwacht und gesteuert werden, verbunden sein. -
Seite 11: Aufbau Des Power Plant Controllers
Die Messwerte, die der Power Plant Controller empfängt, werden am Netzübergabepunkt gemessen, von einem Netzanalysator verarbeitet und als analoge Werte oder per Modbus-Protokoll an den Power Plant Controller übermittelt. Die Übermittlung der Stellwerte vom Power Plant Controller an Sunny Central, Cluster Controller und Inverter Manager erfolgt per Modbus/TCP-Protokoll. Aufbau des Power Plant Controllers POWER PLANT CONTROLLER Abbildung 2: Außenansicht und Innenansicht des Power Plant Controllers... -
Seite 12: Bedien- Und Anzeigelemente Der Steuerungseinheit
Plant Controllers angezeigt werden. Außerdem können am Tastenfeld verschiedene Einstel- lungen auf die Werkseinstellung zurückgesetzt werden. LEDs Bezeichnung Erklärung Power-LED • leuchtet rot: Der Power Plant Controller startet. • leuchtet grün: Der Startvorgang ist abgeschlossen. Der Power Plant Controller arbeitet im Regelbetrieb. PPC-A1-BE-de-20 Betriebsanleitung... - Seite 13 Erklärung Status-LED Die Status-LED ist nur relevant, wenn der Startvorgang abgeschlossen ist und die Power-LED grün leuchtet. • leuchtet rot: Der Power Plant Controller hat eine Störung. • leuchtet gelb: Der Power Plant Controller hat eine Warnung. • leuchtet grün: Der Power Plant Controller arbeitet im Regelbetrieb.
-
Seite 14: Benutzeroberfläche
4 Benutzeroberfläche SMA Solar Technology AG 4 Benutzeroberfläche Aufbau der Benutzeroberfläche Abbildung 4: Aufbau der Benutzeroberfläche (Beispiel) Position Erklärung Navigationsleiste erster Ebene Navigationsleiste zweiter Ebene Diese Navigationsleiste erscheint nur, wenn in der Navigationsleiste erster Ebene PPC ge- wählt wurde. Linke Menüleiste Der Aufbau der Menüleiste ist abhängig von der Auswahl in der Navigationsleiste der zwei-... -
Seite 15: Statusleiste
Öffnet die Navigationsleiste zweiter Ebene, über die Einstellungen zum Power Plant Control- ler und den angeschlossenen Geräten vorgenommen werden können Meldet dem Benutzer bzw. Installateur von der Benutzeroberfläche ab Nur nach dem Abmelden ist der Power Plant Controller vor unberechtigten Zugriffen ge- schützt. Statusleiste... -
Seite 16: Ppc Controlled Pv Plant
SMA Solar Technology AG "PPC controlled PV plant" Nach dem Anmelden an der Benutzeroberfläche des Power Plant Controllers öffnet sich die Anlagenübersicht. Die Bezeichnung "PPC controlled PV plant" wird als Platzhalter verwendet für den Namen, den Sie Ihrer Anlage geben. - Seite 17 Manager sowie Konfiguration der Kommunikation zwischen diesen Geräten und dem Power Plant Controller • Gerätetabelle PPC Slave: Anzeige der IP-Adressen der Power Plant Controller Slaves und die Art des Slave-Betriebs sowie Gruppierung der Slaves und Eingabe der Anzahl der Power Plant Controller Slaves •...
-
Seite 18: Montage
☐ Der Montageort muss jederzeit frei und sicher zugänglich sein, ohne dass zusätzliche Hilfsmittel (z. B. Gerüste oder Hebebühnen) notwendig sind. Andernfalls sind eventuelle Service-Einsätze nur eingeschränkt möglich. ☐ Der Montageort und der Montageuntergrund müssen sich für Gewicht und Abmessungen des Power Plant Controllers eignen (siehe Kapitel 12, Seite 51). -
Seite 19: Maße Für Die Montage
Zulässige und unzulässige Montagepositionen ☐ Der Power Plant Controller darf nur in zulässiger Montageposition montiert werden. ☐ Der Power Plant Controller sollte in Augenhöhe montiert werden. Dadurch können Sie Einstellungen am Display leichter vornehmen. ☐ Der Power Plant Controller sollte im geschlossenen Zustand montiert werden. Dadurch vermeiden Sie, dass Staub in das Gehäuse eindringt. -
Seite 20: Power Plant Controller Montieren
• Für die Montage des Produkts das für den Untergrund geeignete Montagematerial verwenden. Zusätzlich benötigtes Montagematerial (nicht im Lieferumfang enthalten): ☐ Mindestens 4 Schrauben, die sich für den Untergrund und das Gewicht des Power Plant Controllers eignen ☐ Mindestens 4 Unterlegscheiben ☐... - Seite 21 SMA Solar Technology AG 5 Montage 14. Den Power Plant Controller mit den 2 mitgelieferten Schrauben im Inneren an der Wandhalterung sichern. Dabei Schrauben nur handfest anziehen (Drehmoment: 6 Nm). 15. Die Tür des Power Plant Controllers schließen. 16. Sicherstellen, dass der Power Plant Controller fest sitzt.
-
Seite 22: Installation
6 Installation SMA Solar Technology AG 6 Installation Übersicht des Anschlussbereichs Unteransicht des Power Plant Controllers Abbildung 8: Unteransicht des Power Plant Controllers Position Bezeichnung Kabelverschraubungen für den Anschluss von konfektionierten Kabeln Kabeldurchführungsplatte für den Anschluss von nicht konfektionierten Kabeln PPC-A1-BE-de-20... -
Seite 23: Anschlüsse Im Power Plant Controller
SMA Solar Technology AG 6 Installation Anschlüsse im Power Plant Controller Abbildung 9: Anschlüsse im Power Plant Controller Position Bezeichnung Erklärung -A3/-A4/-A5 Switch für Netzwerk Kupfer Patch Panel für Lichtwellenleiter oder Kupfer -X300 Spannungsversorgung -X700 Digitale Eingänge -X701 Digitale Ausgänge -X702 Analoge Eingänge... -
Seite 24: Versorgungsspannung Anschließen
☐ Es darf keine Versorgungsspannung anliegen. ☐ Externe Zugentlastung muss vorgesehen sein. Vorgehen: 1. Kabel der Versorgungsspannung in den Power Plant Controller einführen (siehe Kapitel 11.1, Seite 46). 2. Das Kabel für die Versorgungsspannung abmanteln. 3. Adern des Kabels 10 mm bis 12 mm abisolieren. -
Seite 25: Digitale Eingänge Und Ausgänge Anschließen
SMA Solar Technology AG 6 Installation 6. Wenn Sie die DC-Versorgungsspannung anschließen, folgende Schritte durchführen: • Adern gemäß Schaltplan an Klemmleiste -X300 anschließen (siehe Kapitel 11.2, Seite 47). Dabei auf die korrekte Klemmenbelegung achten und darauf, dass die Isolierung nicht geklemmt wird... -
Seite 26: Netzwerkkabel Und Lichtwellenleiter Anschließen
3. Module nach vorne aus dem Gehäuse des Patch Panel herausziehen. Lichtwellenleiter installieren Zusätzlich benötigtes Montagematerial (nicht im Lieferumfang enthalten): ☐ Anschlussfasern (Pigtails) mit SC-Steckern oder ☐ SC-Stecker Voraussetzung: ☐ Die Lichtwellenleiter müssen in den Power Plant Controller eingeführt sein (siehe Kapitel 11.1.1, Seite 46). PPC-A1-BE-de-20 Betriebsanleitung... -
Seite 27: Netzwerkkabel Installieren
5. Die Faser in den Faserhalter legen. Dabei die Biegeradien der Lichtwellenleiter beachten. 6. Kabelverschraubung anziehen. Netzwerkkabel installieren Voraussetzung: ☐ Die Netzwerkkabel müssen in den Power Plant Controller eingeführt sein (siehe Kapitel 11.1.1, Seite 46) Vorgehen: 1. RJ45-Keystone-Buchsen dem Beipack entnehmen. 2. Die Netzwerkkabel an den RJ45-Keystone-Buchsen installieren: •... - Seite 28 6 Installation SMA Solar Technology AG • Die Leiter in die Schlitze des Kabelsortierers legen. Dabei die Farbcodierung entsprechend dem Standard Ihrer Wahl beachten. Aderpaar Aderfarbe Kontakt-568A Kontakt-568B weiß-blau blau weiß-orange orange weiß-grün grün weiß-braun braun • Überstehende Leiter kürzen. • Den Kabelsortierer in das Gehäuse einsetzen. Dabei sicherstellen, dass der weiße Pfeil des Kabelsortierers auf...
-
Seite 29: Module Des Patch Panel Montieren
SMA Solar Technology AG 6 Installation 3. RJ45-Keystone-Buchsen bis zum Einrasten in die Aussparungen im Modul drücken. 4. Die Netzwerkkabel mit dem mitgelieferten Klettband am Metallbügel fixieren. Module des Patch Panel montieren 1. Module mit installierten Kabeln ins Gehäuse des Patch Panel einsetzen. -
Seite 30: Betrieb
Modbus-Protokoll gewählt sind. Netzwerkeinstellungen am Computer vornehmen Bevor Sie mit Ihrem Computer auf den Power Plant Controller zugreifen können, müssen Sie den Computer auf die Netzwerkeinstellungen des Power Plant Controllers konfigurieren. Zu den Netzwerkeinstellungen gehören die IP- Adresse, Subnetzmaske, Gateway und DNS-Server-Adresse. Beachten Sie dabei den Aufbau Ihres Anlagennetzwerkes (siehe Kapitel 13.1, Seite 53) -
Seite 31: Passwort Der Benutzergruppen Ändern
Nach dem ersten Anmelden an der Benutzeroberfläche des Power Plant Controllers sollten Sie zum Schutz Ihrer Anlage das Passwort des Power Plant Controllers ändern. Solange das Passwort vom System nicht als sicher eingestuft wird, erscheint in der unteren Zeile der Benutzeroberfläche die Aufforderung Bitte ändern Sie Ihr Passwort!. -
Seite 32: Zugangsrechte Für Den Sma-Service Vergeben
Zugangsrechte für den SMA-Service vergeben Verschiedene Einstellungen am Power Plant Controller können ausschließlich vom SMA Service vorgenommen werden. Sie können dem SMA Service dafür zeitlich begrenzten Zugriff auf den Power Plant Controller gewähren. Nach Überschreiten des Enddatums besitzen Sie den alleinigen Zugang zum System. -
Seite 33: Einstellungen Des Modbus-Servers Anpassen
SMA Solar Technology AG 7 Betrieb Einstellungen des Modbus-Servers anpassen Die Kommunikation zwischen Power Plant Controller und dem Netzbetreiber oder einem übergeordneten SCADA- System erfolgt per Modbus-Protokoll. Unabhängig davon kann die Kommunikation zum Netzbetreiber über den optionalen Protokollwandler umgesetzt werden. -
Seite 34: Ausgangssignale Konfigurieren
7 Betrieb SMA Solar Technology AG 11. Im Feld Gerätename den Namen des jeweiligen PPC Slaves ändern. 12. Im Feld Aktiv den Status des jeweiligen PPC Slaves ändern. 7.11 Ausgangssignale konfigurieren Die digitalen und analogen Ausgangssignale können einzeln konfiguriert werden. Dabei können die Signale aktiviert und deaktiviert werden, die ausgegebenen Messwerte können gewählt werden und der Anzeigebereich des analogen... -
Seite 35: Sicherung Und Wiederherstellung Der Einstellungen
1. An der Benutzeroberfläche als Installateur anmelden (siehe Kapitel 11.4.1, Seite 49). 2. PPC > Sicherung und Wiederherstellung wählen. 3. Um einzelne Einstellungen auf der SD-Karte des Power Plant Controllers zu speichern, im Bereich Speichern und Laden die Schaltfläche [Speichern] der jeweiligen Gruppe wählen. -
Seite 36: Einstellungen Auf Usb-Stick Sichern Und Wiederherstellen
4. Im Feld Port den USB-Port wählen, an den der USB-Stick angeschlossen ist. 5. Im Feld Ini Dateien die Schaltfläche [Backup] wählen. ☑ Es erscheint ein Dialog, in dem abgefragt wird, ob die aktuellen Einstellungen des Power Plant Controllers gespeichert werden sollen 6. -
Seite 37: Einstellungen Auf Werkseinstellungen Zurücksetzen
• Wenn die aktuellen Einstellungen nicht geändert werden sollen, die Schaltfläche [Nein] wählen. 7.13 Einstellungen auf Werkseinstellungen zurücksetzen Die Einstellungen des Power Plant Controllers können über das Tastenfeld der Steuerungseinheit zurückgesetzt werden. Ertragsausfall durch Verlust der Anlagenkonformität Durch Ausschalten des Power Plant Controllers oder durch Laden der Werkseinstellungen ist der netzbetreiberkonforme Anlagenbetrieb nicht mehr gewährleistet. -
Seite 38: Status Und Aktuelle Daten Aller Geräte Der Anlage Aufrufen
7 Betrieb SMA Solar Technology AG Vorgehen: 1. An der Benutzeroberfläche anmelden (siehe Kapitel 11.4.1, Seite 49). ☑ Die Anlagenübersicht „PPC controlled PV plant“ öffnet sich. 2. Bei Bedarf im Feld Anlagenname den Namen der Anlage eintragen. 7.14.2 Status und aktuelle Daten aller Geräte der Anlage aufrufen 1. -
Seite 39: Störungsbehebung
1. An der Benutzeroberfläche als Installateur anmelden (siehe Kapitel 11.4.1, Seite 49). 2. PPC > Einstellungen > Typenschild wählen. Abhilfe im Störungsfall Der Power Plant Controller startet nicht. Die LEDs und das Display sind aus. Ursache Abhilfe Der Power Plant Controller ist •... - Seite 40 • Prüfen, ob die Netzwerkeinstellungen der einzelnen Netzwerkkomponenten korrekt sind. Bei Bedarf die Netzwerkeinstellungen anpassen. • Den Power Plant Controller neu starten. Dazu den Power Plant Controller von der Spannungsversorgung trennen und wieder an die Spannungsversorgung anschließen. Dabei beachten, dass es zum Verlust von Anlagendaten kommen kann.
- Seite 41 Netzwerkkomponenten, Netzwerkkabel oder Steckverbinder austauschen. • Prüfen, ob die Netzwerkeinstellungen der einzelnen Netzwerkkomponenten korrekt sind. Bei Bedarf die Netzwerkeinstellungen anpassen. • Den Power Plant Controller neu starten. Dazu den Power Plant Controller von der Spannungsversorgung trennen und wieder an die Spannungsversorgung anschließen.
- Seite 42 • Prüfen, ob die Netzwerkeinstellungen der einzelnen Netzwerkkomponenten korrekt sind. Bei Bedarf die Netzwerkeinstellungen anpassen. • Wenn das Problem weiterhin besteht, den Netzwerkadministrator kontaktieren. Ein im Modbus‑Profil gesetzter Wert wird vom Power Plant Controller nicht an die Geräte in der Anlage übertragen. Ursache Abhilfe Möglicherweise ist die Mod-...
-
Seite 43: Instandhaltung
5. Sicherstellen, dass alle Kabelverschraubungen dicht verschlossen sind. 9.2.3 SD-Karte tauschen Die SD-Karte des Power Plant Controllers muss alle 10 Jahre getauscht werden. Die ordnungsgemäße Funktion des Power Plant Controllers kann nur garantiert werden, wenn eine von SMA Solar Technology AG freigegebene SD-Karte eingesetzt wird. - Seite 44 9 Instandhaltung SMA Solar Technology AG 3. Die SD-Karte entnehmen Dazu die SD-Karte kurz drücken. 4. Neue SD-Karte einsetzen. 5. Die Abdeckung der Steuerungseinheit aufsetzen. Dazu die Lasche der Abdeckung rechts in die Öffnung der Steuerungseinheit einführen und die Abdeckung nach innen drücken.
-
Seite 45: Außerbetriebnahme
Power Plant Controller entsorgen Fachgerechte Demontage und Entsorgung Ein ausgedienter Power Plant Controller ist Elektroschrott. Elektroschrott besteht einerseits aus wertvollen Materialen, die als sekundäre Rohstoffe zurück gewonnen werden können, andererseits enthält er umweltgefährdende Stoffe. Gewerblichen Entsorgern stehen Informationen über die optimale stoffliche Verwertung zur Verfügung. -
Seite 46: Wiederkehrende Handlungen
11 Wiederkehrende Handlungen SMA Solar Technology AG 11 Wiederkehrende Handlungen 11.1 Kabeleinführung 11.1.1 Kabel durch Gehäuseöffnung mit Membran führen Abbildung 10: Übersicht der Membranen für die Einführung der Kabel Position Erklärung Membranen für den Kabeldurchmesser von 4,8 mm bis 9,7 mm Membranen für den Kabeldurchmesser von 4,8 mm bis 12,0 mm... -
Seite 47: Kabel An Federzugklemmen Anschließen
Kabel an Federzugklemmen anschließen 1. Das Kabel in den Power Plant Controller einführen. 2. Das Kabel außerhalb des Power Plant Controllers abmanteln. Dadurch verhindern Sie Verunreinigungen im Power Plant Controller. 3. Die Adern abisolieren. Die Abisolierlänge beträgt: 6 mm bis 7 mm. -
Seite 48: Power Plant Controller Einschalten Und Ausschalten
Power Plant Controller ausschalten Ertragsausfall durch Verlust der Anlagenkonformität Durch Ausschalten des Power Plant Controllers oder durch Laden der Werkseinstellungen ist der netzbetreiberkonforme Anlagenbetrieb nicht mehr gewährleistet. Ertragseinbußen und Trennung der Anlage vom öffentlichen Stromnetz durch den Netzbetreiber können die Folge sein. -
Seite 49: Einstellungen Auf Der Benutzeroberfläche
Vorgehen: 1. Die IP-Adresse des Power Plant Controllers eingeben und mit der Entertaste bestätigen. ☑ Der Browser lädt zunächst das erforderliche Java Applet vom Power Plant Controller herunter und startet danach die Benutzeroberfläche. ☑ Die Startseite der Benutzeroberfläche öffnet sich. -
Seite 50: Von Der Benutzeroberfläche Abmelden
4. [Anmelden] wählen. 11.4.2 Von der Benutzeroberfläche abmelden Durch das Abmelden von der Benutzeroberfläche des Power Plant Controllers schützen Sie Ihre PV-Anlage vor unberechtigtem Zugriff. Wenn Sie sich nicht von der Benutzeroberfläche abmelden, werden Sie nach 15 Minuten Inaktivität automatisch von der Benutzeroberfläche abgemeldet. Diese Zeitspanne kann bei Bedarf vom SMA Service angepasst werden. -
Seite 51: Technische Daten
SMA Solar Technology AG 12 Technische Daten 12 Technische Daten Gehäuse Montageart Wandmontage Material Aluminium, pulverbeschichtet Farbe der Tür RAL 9006 (Weißaluminium) Farbe des Gehäusekorpus RAL 7024 (Graphitgrau) Schließzylinder Schließzylinder Mechanische Daten Breite x Höhe x Tiefe 720 mm x 1125 mm x 325 mm... -
Seite 52: Umgebungsbedingungen
12 Technische Daten SMA Solar Technology AG Unterstützte Produkte Dezentrale Wechselrichter Sunny Tripower via SMA Cluster Controller / Sunny Tripower 60 via Inverter Manager Maximale Anzahl der SMA Cluster Controller und/oder Sunny Tripower 60 Messumformer / Netzanalysator Ardetem TRM4 Janitza UMG 604 / UMG 605... -
Seite 53: Anhang
13.1 Aufbau des Anlagennetzwerkes An den Power Plant Controller können 2 Netzwerke angeschlossen werden. Damit können die Stellwerte an 2 Netzwerke der PV-Anlage übermittelt werden. Der Power Plant Controller liefert die Stellwerte für die Modbus- Gateways und die Stellwerte für die Sunny Central jeweils über separate LAN-Schnittstellen. -
Seite 54: Stellwertvorgabe Im Fehlerfall
Dies gilt insbesondere für den Fall der Vorgabe über analoge Eingänge. 13.5 Stellwertvorgabe im Fehlerfall Wenn die Übermittlung der Sollwerte im Fehlerfall nicht per Modbus-Protokoll möglich ist, verwendet der Power Plant Controller einen Ersatzwert oder den letzten übertragenen Wert. Dies wird durch den SMA Service anlagenspezifisch eingestellt. - Seite 55 SMA Solar Technology AG 13 Anhang Abbildung 11: Lieferumfang Position Anzahl Bezeichnung Power Plant Controller Wandhalterung Schraube je 1 Dokumentation Keystone Jack* Patch-Kabel* * optional Betriebsanleitung PPC-A1-BE-de-20...
-
Seite 56: Kontakt
14 Kontakt SMA Solar Technology AG 14 Kontakt Bei technischen Problemen mit unseren Produkten wenden Sie sich an die SMA Service Line. Wir benötigen die folgenden Daten, um Ihnen gezielt helfen zu können: • Gerätetyp • Seriennummer • Typ und Anzahl der angeschlossenen Module •... - Seite 57 SMA Solar Technology AG 14 Kontakt South Africa SMA Solar Technology South Africa Argentina SMA South America SPA Pty Ltd. Brasil Santiago Cape Town Chile +562 2820 2101 08600SUNNY (08600 78669) Perú International: +27 (0)21 826 0600 Australia SMA Australia Pty Ltd.
