• Prüfen, ob beide Anlagenregler miteinander kommunizieren.
8.3 Puffermodul prüfen
Bei einem Ausfall der Versorgungsspannung versorgt das Puffermodul die Baugruppen des Produkts mit Energie. Mit
dieser Energieversorgung kann das Puffermodul Stromausfälle von bis 2 Sekunden überbrücken. Die dazu notwendige
Energie speichern Kondensatoren im Puffermodul. Diese Kondensatoren altern entsprechend den Betriebs- und
Umweltbedingungen am Einsatzort und verlieren damit an Speicherkapazität. Dieser Verlust an Speicherkapazität
reduziert die maximale Pufferzeit von 2 Sekunden im Laufe der Betriebszeit.
Power
Good

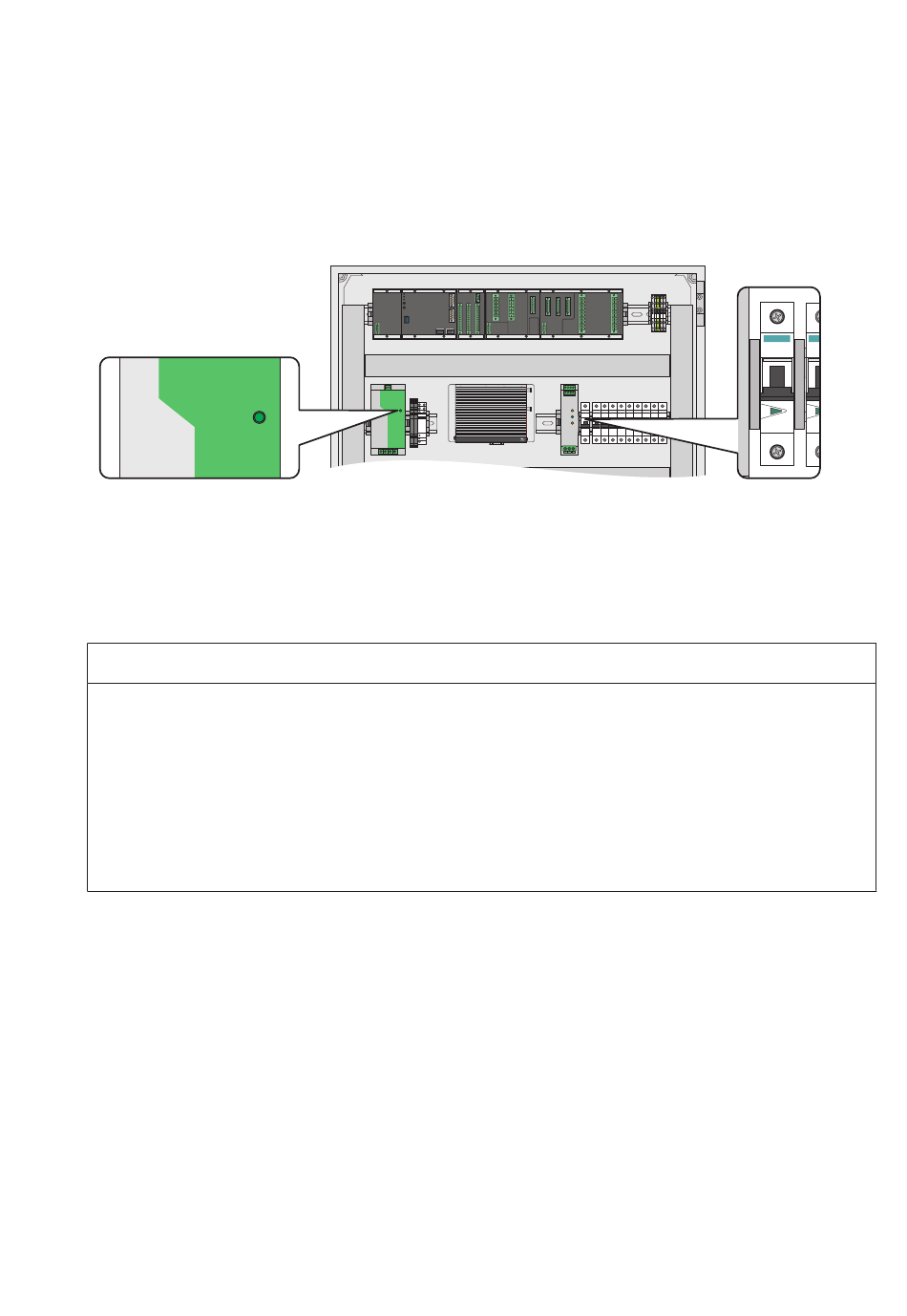

Abbildung 25: Komponenten zur Prüfung des Puffermoduls

Empfohlene Wartungsintervalle:

• Nach Ablauf von 6 Jahren: Alle 12 Monate die Pufferzeit des Puffermodul prüfen.
• Nach Ablauf von 10 Jahren: Puffermodul tauschen. Dazu Service kontaktieren (siehe Kapitel 11, Seite 69).
Vorgehen:
1.
Ertragsausfall durch unerwünschten Stop der speicherprogrammierbaren Steuerung
Bei der Prüfung des Puffermoduls muss die Steuerspannung des Produktes vorübergehend abgeschaltet
werden. Diese Unterbrechung kann zu einem unerwünschten Stop der speicherprogrammierbaren Steuerung
und damit des PV-Kraftwerks führen. Ein Ertragsausfall kann die Folge sein.
• Vor dem Abschalten der Steuerspannung am Produkt die speicherprogrammierbare Steuerung und das
PV-Kraftwerk manuell stoppen (siehe Bedienungsanleitung des Hybrid Controllers).
• Nach dem Stopp der speicherprogrammierbaren Steuerung und des PV-Kraftwerks einige Minuten
warten, damit das PV-Kraftwerk seine Ausgangsleistung langsam auf Null reduzieren kann.
2. Über die Benutzeroberfläche des Anlagenreglers im Power Plant Manager prüfen, ob die Ausgangsleistung der
PV-Wechselrichter gleich Null. Wenn die Ausgangsleistung der PV-Wechselrichter noch nicht Null ist, noch einige
Minuten abwarten.
☑ Am Puffermodul leuchtet die LED Power Good grün. Das Puffermodul ist voll aufgeladen.
3. Den Leitungsschutzschalter F1 ausschalten.
☑ Am Puffermodul blinkt die LED Power Good. Das Puffermodul wird entladen.
4. Mindestens 2 Sekunden warten.
