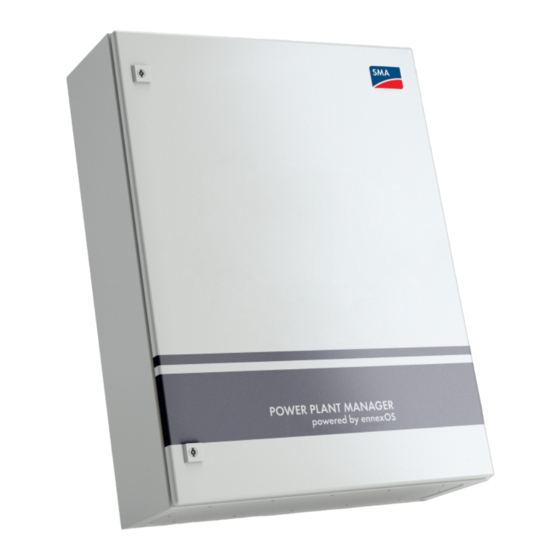

SMA POWER PLANT MANAGER Installationsanleitung
  1. Anleitungen
  2. Marken
  3. SMA Anleitungen
  4. Steuergeräte
  5. POWER PLANT
  6. Installationsanleitung

SMA POWER PLANT MANAGER Installationsanleitung

Vorschau ausblenden Andere Handbücher für POWER PLANT MANAGER:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Installationsanleitung
SMA POWER PLANT MANAGER
DEUTSCH
PPM-10-IA-de-16 | 118986-00.06 | Version 1.6

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für SMA POWER PLANT MANAGER

Inhaltszusammenfassung für SMA POWER PLANT MANAGER

  • Seite 1 Installationsanleitung SMA POWER PLANT MANAGER DEUTSCH PPM-10-IA-de-16 | 118986-00.06 | Version 1.6...

  • Seite 2: Rechtliche Bestimmungen

    SMA Solar Technology AG Rechtliche Bestimmungen Die in diesen Unterlagen enthaltenen Informationen sind Eigentum der SMA Solar Technology AG. Kein Teil dieses Dokuments darf vervielfältigt, in einem Datenabrufsystem gespeichert oder in einer anderen Art und Weise (elektronisch, mechanisch durch Fotokopie oder Aufzeichnung) ohne die vorherige schriftliche Genehmigung von SMA Solar Technology AG übertragen werden.

  • Seite 3: Inhaltsverzeichnis

    PV-Großanlage mit 2 Power Plant Managern ....................17 4.3.3 PV-Großanlage mit 2 Power Plant Managern und 1 Redundancy Connector..........18 4.3.4 PV-Großanlage mit Power Plant Manager und SMA Data Manager L............19 Montage............................20 Voraussetzungen für die Montage......................... 20 Produkt montieren............................22 Gerät in Kundeneinbauplatz einbauen......................
  • Seite 4 Inhaltsverzeichnis SMA Solar Technology AG RS485-Geräte anschließen..........................51 Redundantes System ............................52 6.9.1 Redundanten Power Plant Manager anschließen..................52 6.9.2 Redundancy Connector anschließen ......................53 6.10 Wiederkehrende Handlungen........................54 6.10.1 Kabel einführen ..............................54 6.10.2 Ader an Federkraftklemme anschließen ......................56 Freischalten...........................

  • Seite 5: Hinweise Zu Diesem Dokument

    1 Hinweise zu diesem Dokument 1 Hinweise zu diesem Dokument Gültigkeitsbereich Dieses Dokument gilt für: • PPM-10 (Power Plant Manager) ab der Fertigungsversion B4 Zielgruppe Die in diesem Dokument beschriebenen Tätigkeiten dürfen nur Fachkräfte durchführen. Fachkräfte müssen über folgende Qualifikation verfügen: •...

  • Seite 6: Auszeichnungen Im Dokument

    Ressource eines technischen Systems, wenn diese bei einem stö- rungsfreien Betrieb im Normalfall nicht benötigt wird. Diese Ressource kann z. B. ein redundanter Anlagenregler wie der SMA Power Plant Manager sein. Diese zusätzliche Ressource erhöht der Ausfallsicherheit und damit der Verfügbarkeit der Anlage.

  • Seite 7: Weiterführende Informationen

    1 Hinweise zu diesem Dokument Weiterführende Informationen Titel und Inhalt der Information Art der Information "Einsatz von Gensets in Hybridsystemen mit SMA Hybrid Controller" Technische Information Anforderungen an die Kommunikationsschnittstellen und an die Konfiguration der Genset Controller "SMA Modbus®-Schnittstelle - SMA DATA MANAGER"...

  • Seite 8: Sicherheit

    Parameter gesetzt, Funktionen konfiguriert, Ist-Werte eingesehen und Fehlermeldungen ausgelesen werden. Es besteht zusätzlich die Möglichkeit, eine oder mehrere Anlagen mit Power Plant Manager über das Sunny Portal powered by ennexOS zu steuern und zu überwachen. Auch SCADA-Systeme können für die Betriebsführung eingesetzt werden und zu diesem Zweck mit dem Power Plant Manager zeitlich hochaufgelöste Daten austauschen.

  • Seite 9: Wichtige Sicherheitshinweise

    Vorschriften oder Normen, die für die Installation und die elektrische Sicherheit und den Einsatz des Produkts gelten. SMA Solar Technology AG übernimmt keine Verantwortung für die Einhaltung bzw. Nichteinhaltung dieser Gesetze oder Bestimmungen im Zusammenhang mit der Installation des Produkts.

  • Seite 10: Lebensgefahr Durch Stromschlag

    2 Sicherheit SMA Solar Technology AG WARNUNG Lebensgefahr durch Stromschlag Bei Arbeiten am Versorgungsstromkreis können im Fehlerfall gefährliche Spannungen am Produkt anliegen. Tod oder schwere Verletzungen können die Folge sein. • Bei Netzteilen mit Festanschluss sicherstellen, dass eine Trenneinrichtung (z. B. Leitungsschutzschalter) außerhalb des Netzteils vorhanden ist.

  • Seite 11: Sachschäden Durch Unbefugten Zugang Zur Anlage Wegen Frei Verfügbarer Schaltschrankschlüssel

    ACHTUNG Manipulation von Anlagendaten in Netzwerken Sie können die unterstützten SMA Produkte mit dem Internet verbinden. Bei einer aktiven Internetverbindung besteht das Risiko, dass unberechtigte Nutzer auf die Daten Ihrer Anlage zugreifen und diese manipulieren. • Firewall einrichten. • Nicht benötigte Netzwerk-Ports schließen.

  • Seite 12: Beschädigung Von Gensets Durch Überlastung Des Anlagennetzwerks

    2 Sicherheit SMA Solar Technology AG ACHTUNG Beschädigung von Gensets durch Überlastung des Anlagennetzwerks Durch eine direkte Kommunikation mit einzelnen Anlagenkomponenten kann das Anlagennetzwerk überlastet werden. Dadurch können Regelbefehle des Produkts nicht mehr ordnungsgemäß an die Anlagenkomponenten gesendet werden. Rückströme und die Beschädigung von Gensets können die Folge sein.

  • Seite 13: Lieferumfang

    SMA Solar Technology AG 3 Lieferumfang 3 Lieferumfang Prüfen Sie den Lieferumfang auf Vollständigkeit und äußerlich sichtbare Beschädigungen. Setzen Sie sich bei unvollständigem Lieferumfang oder Beschädigungen mit Ihrem Fachhändler in Verbindung. Der Lieferumfang unterscheidet sich je nach bestellter Variante. Power Plant Manager...

  • Seite 14: Produktübersicht

    4 Produktübersicht SMA Solar Technology AG 4 Produktübersicht Produktbeschreibung Abbildung 2: Aufbau des Produkts Position Bezeichnung Schaltschrankschloss Typenschild Das Typenschild identifiziert das Produkt eindeutig. Das Typenschild muss dauerhaft am Pro- dukt angebracht sein. Auf dem Typenschild finden Sie folgende Informationen: •...
  • Seite 15 SMA Solar Technology AG 4 Produktübersicht Symbol Erklärung Dokumentationen beachten Beachten Sie alle Dokumentationen, die mit dem Produkt geliefert werden. Schutzleiter Dieses Symbol kennzeichnet den Ort für den Anschluss eines Schutzleiters. Erdung Dieses Symbol kennzeichnet den Ort für den Anschluss zusätzlicher Schutzleiter.

  • Seite 16: Systemaufbau

    BANK STATCOM WECHSELRICHTER WECHSELRICHTER GENSETS NETZ- ANALYSATOR WETTERSTATION VERBRAUCHER ÖFFENTLICHES STROMNETZ TRANSFORMATOR Abbildung 3: Systemübersicht einer PV-Großanlage mit 1 Power Plant Manager (Beispiel) Diese Systemübersicht zeigt an einem Beispiel den Aufbau einer PV-Großanlage mit 1 Power Plant Manager. PPM-10-IA-de-16 Installationsanleitung...

  • Seite 17: Pv-Großanlage Mit 2 Power Plant Managern

    Kommunikation über Internet siehe Kapitel 4.3.1, Seite 16). In diesem System übernimmt immer einer der beiden Power Plant Manager die aktive Rolle und damit die Regelung der gesamten Anlage. Der andere Power Plant Manager ist redundant und überwacht den aktiven Power Plant Manager.

  • Seite 18: Pv-Großanlage Mit 2 Power Plant Managern Und 1 Redundancy Connector

    Ausgänge. Durch diese Entkopplung kann ein aktiver Power Plant Manager, der einen digitalen Ausgang geschlossen hält, von dem redundanten Power Plant Manager abgelöst werden. Nach dieser Ablösung kann der nun aktive Power Plant Manager diesen Ausgang unabhängig vom bisherigen Schaltzustand öffnen und schließen. Der Betrieb der Anlage ist wie bei einer PV-Großanlage mit 2 Power Plant Manager weiterhin über den aktiven Anlagenregler...

  • Seite 19: Pv-Großanlage Mit Power Plant Manager Und Sma Data Manager L

    SMA Data Manager L (für Kommunikation über Internet siehe Kapitel 4.3.1, Seite 16). Der Power Plant Manager und der SMA Data Manager L arbeiten zusammen nach dem Master-Slave-Prinzip. Dabei ist der Power Plant Manager der Master, der SMA Data Manager L ist immer ein Slave. An einen Power Plant Manager können mehrere SMA Data Manager L als Slaves angeschlossen werden.

  • Seite 20: Montage

    5 Montage SMA Solar Technology AG 5 Montage Voraussetzungen für die Montage Anforderungen an den Montageort: WARNUNG Lebensgefahr durch Feuer oder Explosion Trotz sorgfältiger Konstruktion kann bei elektrischen Geräten ein Brand entstehen. Tod oder schwere Verletzungen können die Folge sein.

  • Seite 21: Maße Für Montage

    SMA Solar Technology AG 5 Montage Maße für Montage: 854,8 (33,66) 830,8 (32,7) 800 (31,5) Ø9 (0,35) Ø9 (0,35) Abbildung 8: Position der Befestigungspunkte (Maßangaben in mm (in)) Empfohlene Abstände: (15,8) (15,8) Abbildung 9: Empfohlene Abstände (Maßangaben in mm (in))

  • Seite 22: Produkt Montieren

    5 Montage SMA Solar Technology AG Produkt montieren VORSICHT Verletzungsgefahr durch das Gewicht des Produkts Durch falsches Heben und durch Herunterfallen des Produkts beim Transport oder der Montage können Verletzungen entstehen. • Das Produkt vorsichtig transportieren und heben. Dabei das Gewicht des Produkts beachten.

  • Seite 23: Gerät In Kundeneinbauplatz Einbauen

    SMA Solar Technology AG 5 Montage 6. Durch die Löcher in den unteren Wandhalterungen 2 geeignete Schrauben mit Unterlegscheiben drehen. 7. Alle 4 Schrauben fest anziehen. 8. Sicherstellen, dass das Produkt fest sitzt. Gerät in Kundeneinbauplatz einbauen Wenn das Produkt über einen Kundeneinbauplatz verfügt, können eigene Geräte in das Produkt eingebaut werden.

  • Seite 24: Elektrischer Anschluss

    6 Elektrischer Anschluss SMA Solar Technology AG 6 Elektrischer Anschluss Übersicht des Anschlussbereichs 6.1.1 Unteransicht Im Produkt sind in der Regel 2 Anschlussplatten mit Sollbruchstellen zur Befestigung von Kabelverschraubungen vormontiert. Optional kann das Produkt auch mit 2 Anschlussplatten ohne Sollbruchstellen zur Befestigung von Kabelrohren erworben werden.

  • Seite 25: Anschlussplatte Für Kabelrohre (Optional)

    SMA Solar Technology AG 6 Elektrischer Anschluss Position Anzahl Bezeichnung Befestigungspunkte für Kabelverschraubungen M25 Befestigungspunkte für Kabelverschraubungen M20 Befestigungspunkte für Kabelverschraubungen M16 Befestigungspunkte für Kabelverschraubungen M12 Anschlussplatte für Kabelrohre (optional) Abbildung 12: Unteransicht des Produkts Position Bezeichnung Anschlussplatte für Kommunikation und I/O-Systeme Anschlussplatte für Spannungsversorgung und die Strom- und Spannungsmessung...

  • Seite 26: Innenansicht

    6 Elektrischer Anschluss SMA Solar Technology AG 6.1.2 Innenansicht Power Plant Manager DATA MANAGER L Abbildung 13: Innenansicht des Produkts (dargestellt als maximal mögliche Ausstattung) Position Bezeichnung Beschreibung Speicherprogrammierbare Steue- Das Produkt ist mit einer speicherprogrammierbaren Steuerung und je rung mit Modulen zur Strom- und...
  • Seite 27 K4: Relais für Signalisierung vom Puffermodul zur speicherprogram- mierbaren Steuerung (A) K5: Relais für das Rücksetzen der speicherprogrammierbaren Steue- rung (A) durch den redundanten Power Plant Manager SMA Data Manager L A1 Zentrale Kommunikationseinheit zur Überwachung, Steuerung und der netzkonformen Leistungsregelung...

  • Seite 28: Zuordnung Der Jumper

    6 Elektrischer Anschluss SMA Solar Technology AG Position Bezeichnung Beschreibung Klemmleiste X690 oder X704 X690: Ein- und Ausgänge I/O-System X704: Steuerung der Redundanzfunktion Klemmleiste X700 Für die Strommessung stehen die Anschlussklemmen der Klemmleiste X700 zur Verfügung Klemmleiste X200 Für die Spannungsmessung stehen die Anschlussklemmen der Klemm- leiste X200 zur Verfügung...

  • Seite 29: Hochgenaue Strom- Und Spannungsmessung

    SMA Solar Technology AG 6 Elektrischer Anschluss Position Bezeichnung Beschreibung K102 Reserviert für künftige Anwendungen Netzanalysator mit Messmodulen Strom- und Spannungsmessung K103, K104 und K105 Für den Anschluss der 6 Strommessungen ist die Klemmleiste X700 vorgesehen. Für den Anschluss der 3 Spannungsmessungen ist die Klemmleiste X200 vorgesehen.

  • Seite 30: Doppelt Ausgeführte Hochgenaue Strom- Und Spannungsmessung

    6 Elektrischer Anschluss SMA Solar Technology AG 6.1.6 Doppelt ausgeführte hochgenaue Strom- und Spannungsmessung Abbildung 16: Aufbau der doppelt ausgeführten hochgenauen Strom- und Spannungsmessung (Variante Hybrid Controller XL 2xGMP) Position Bezeichnung Beschreibung Rechnerbaugruppe der speicher- Ohne externen Anschluss programmierbaren Steuerung...

  • Seite 31: Versorgungsspannung Anschließen

    SMA Solar Technology AG 6 Elektrischer Anschluss Position Bezeichnung Beschreibung Netzanalysator mit Messmodul Strom- und Spannungsmessung K103 Für den Anschluss der 1 Strommessung ist die Klemmleiste X700 vor- gesehen. Für den Anschluss der 1 Spannungsmessung ist die Klemmleiste X200 vorgesehen.

  • Seite 32: Lebensgefahr Durch Stromschlag Beim Berühren Spannungsführender Teile Oder Kabel

    6 Elektrischer Anschluss SMA Solar Technology AG GEFAHR Lebensgefahr durch Stromschlag beim Berühren spannungsführender Teile oder Kabel An spannungsführenden Teilen oder Kabeln des Produkts liegen hohe Spannungen an. Das Berühren spannungsführender Teile oder Kabel führt zum Tod oder zu lebensgefährlichen Verletzungen durch Stromschlag.

  • Seite 33: Schütze Und Signalgeber Anschließen

    Reservierung der digitalen Ein- und Ausgänge bei Einsatz eines Redundancy Connectors Bei Einsatz eines Redundancy Connectors sind die digitalen Ein- und Ausgänge am Power Plant Manager für die Verschaltung mit dem Redundancy Connector reserviert. In diesem Fall dürfen Schütze und Signalgeber nicht am Power Plant Manager angeschlossen werden.

  • Seite 34: Anschlussklemme Schaltein- Oder Schaltausgang

    6 Elektrischer Anschluss SMA Solar Technology AG ☐ Der Signalgeber für den Schnellstopp (Fast Stop) kann als Öffner oder Schließer ausgeführt sein. ☐ Mit Ausnahme des Signalgebers für die Funktion Fast Stop müssen alle Signalgeber immer als Schließer ausgeführt sein.
  • Seite 35 SMA Solar Technology AG 6 Elektrischer Anschluss Anschlussklemme Schaltein- oder Funktion Bezeichnung Schaltausgang X702:15 DIO 8 Rückmeldung vom Leistungsschalter des öffentlichen Stromnetzes: Bei geschlossenem Kontakt ist das öf- X702:16 fentliche Stromnetz dem lokalen Stromnetz zuge- schaltet. X702:17 DIO 9 Rückmeldung vom Leistungsschalter des Gensets 7:...

  • Seite 36: Mess-Systeme

    Die Eingänge zur Strom- und Spannungsmessung sind für 4-Leiter-Stromnetze mit 3 Außenleitern und 1 Neutralleiter sowie für 3-Leiter-Stromnetze mit 3 Außenleitern ausgelegt. Wenn ein anderer Netztyp verwendet wird, muss der Anschluss der Messeinrichtung mit SMA Solar Technology AG abgestimmt werden. Die in diesem Kapitel vorgestellten Prinzipschaltbilder beschreiben den Anschluss der Eingänge zur Strom- und Spannungsmessung am Beispiel der Strommessung 1, der Strommessung 2 und der Spannungsmessung 1.

  • Seite 37: Prinzipschaltbilder Für 4-Leiter-Stromnetz Mit 3 Außenleitern Und 1 Neutralleiter

    SMA Solar Technology AG 6 Elektrischer Anschluss Prinzipschaltbilder für 4-Leiter-Stromnetz mit 3 Außenleitern und 1 Neutralleiter Strommessung 1 Strommessung 2 11 12 * An den beschalteten Anschlussklemmen der Klemmleiste X700 die Jumper entfernen. Abbildung 19: Strommessung im 4-Leiter-Stromnetz (Beispiel) Spannungsmessung 1 Spannungsmessung 1 * Wenn mit Spannungswandler gemessen wird, für die gewählte Spannungsmessung an der Klemmleiste X200 den roten Jumper zwischen N und PE einsetzen.

  • Seite 38: Prinzipschaltbilder Für 3-Leiter-Stromnetz Mit 3 Außenleitern

    6 Elektrischer Anschluss SMA Solar Technology AG Prinzipschaltbilder für 3-Leiter-Stromnetz mit 3 Außenleitern Strommessung 1 Strommessung 2 11 12 * An den beschalteten Anschlussklemmen der Klemmleiste X700 die Jumper entfernen. Abbildung 21: Strommessung im 3-Leiter-Stromnetz (Beispiel) Spannungsmessung 1 Spannungsmessung 1 * Im 3-Leiter-Stromnetz für die gewählte Spannungsmessung an der Klemmleiste X200 den roten Jumper zwischen N und PE einsetzen.

  • Seite 39: Stromwandler Anschließen

    SMA Solar Technology AG 6 Elektrischer Anschluss 6.4.3 Stromwandler anschließen GEFAHR Lebensgefahr durch Stromschlag beim Berühren spannungsführender Teile oder Kabel An spannungsführenden Teilen oder Kabeln des Produkts liegen hohe Spannungen an. Das Berühren spannungsführender Teile oder Kabel führt zum Tod oder zu lebensgefährlichen Verletzungen durch Stromschlag.

  • Seite 40: Anschluss Stromwandler Produkt

    6 Elektrischer Anschluss SMA Solar Technology AG Anschlussbelegung: Messmo- Strom- Variante Stromwandler Anschluss Anschluss messung Stromwandler Produkt K103 Hybrid Controller L X700:1 Hybrid Controller XL 1xGMP X700:2 Hybrid Controller XL 2xGMP X700:3 Hybrid Controller XL Synch X700:4 X700:5 X700:6 Hybrid Controller L...
  • Seite 41 SMA Solar Technology AG 6 Elektrischer Anschluss Messmo- Strom- Variante Stromwandler Anschluss Anschluss messung Stromwandler Produkt K104  3 Hybrid Controller L X700:15 Hybrid Controller XL 2xGMP X700:16 Hybrid Controller XL Synch X700:17 X700:18 X700:19 X700:20  4 Hybrid Controller L X700:21...
  • Seite 42 ☐ Leiterquerschnitt: 1,5 mm² bis 2,5 mm² (16 AWG bis 14 AWG) ☐ Maximale Kabellänge: 30 m (98 ft) ☐ Kabel mit Schirmung: Ja SMA Solar Technology AG empfiehlt ein 10-adriges Kabel mit einem Leiterquerschnitt von 2,5 mm² (14 AWG), um Strommessung und Spannungsmessung des Produkts anzuschließen. Vorgehen: 1.

  • Seite 43: Spannungsmessung Anschließen

    SMA Solar Technology AG 6 Elektrischer Anschluss 6.4.4 Spannungsmessung anschließen GEFAHR Lebensgefahr durch Stromschlag beim Berühren spannungsführender Teile oder Kabel An spannungsführenden Teilen oder Kabeln des Produkts liegen hohe Spannungen an. Das Berühren spannungsführender Teile oder Kabel führt zum Tod oder zu lebensgefährlichen Verletzungen durch Stromschlag.
  • Seite 44 Voraussetzungen: ☐ Das angeschlossene lokale Stromnetz muss nach seinem Netztyp ein 4-Leiter-Stromnetz oder ein 3-Leiter- Stromnetz sein. Wenn ein anderer Netztyp verwendet wird, muss der Anschluss der Stromwandler mit SMA Solar Technology AG abgestimmt werden. ☐ Pro Messmodul muss genau 1 Netztyp angeschlossen werden.

  • Seite 45: Internes Kommunikationsnetzwerk

    Anforderungen an das interne Kommunikationsnetzwerk In das interne Kommunikationsnetzwerk müssen alle Geräte eingebunden werden, von denen das Produkt direkt Daten anfordert oder die das Produkt direkt steuert. Zu diesen Geräten gehören die Wechselrichter, die Gensets, SMA Kommunikationsgeräte und das optionale Data Acquisition Module.

  • Seite 46: Lichtwellenleiter Installieren

    6 Elektrischer Anschluss SMA Solar Technology AG 2. 2 Schrauben an der Vorderseite jedes Moduls lösen. 3. Module nach vorne aus dem Gehäuse des Patch Panel herausziehen. Lichtwellenleiter installieren Zusätzlich benötigtes Montagematerial (nicht im Lieferumfang enthalten): ☐ Anschlussfasern (Pigtails) mit SC-Steckern oder ☐...
  • Seite 47 SMA Solar Technology AG 6 Elektrischer Anschluss • Das Netzwerkkabel 30 mm abmanteln. • Geflechtschirm umschlagen. • Folienschirm der Adernpaare entfernen. • Aluminiumfolie außen über dem Geflechtschirm mit der Klebeseite nach innen bündig anbringen. • Das Netzwerkkabel in den Kabelsortierer durchführen.

  • Seite 48: Module Des Patch Panel Montieren

    6 Elektrischer Anschluss SMA Solar Technology AG • Die Kabelfixierung des Gehäuses mit einem Kabelbinder sichern. • Das überstehende Ende des Kabelbinders abschneiden. 3. RJ45-Keystone-Buchsen bis zum Einrasten in die Aussparungen im Modul drücken. 4. Die Netzwerkkabel mit dem mitgelieferten Klettband am Metallbügel fixieren.

  • Seite 49: Voraussetzung

    SMA Solar Technology AG 6 Elektrischer Anschluss • Glasfasertyp des Lichtwellenleiters: Multimode • Maximale Kabellänge bei Multimode: 2000 m (6561 ft) Voraussetzung: ☐ Eine Spleißbox muss vorhanden sein, über die das Produkt an das interne Kommunikationsnetzwerk angeschlossen wird. ☐ Die Anforderungen an das interne Kommunikationsnetzwerk müssen eingehalten werden.

  • Seite 50: Störung Der Netzwerk-Datenübertragung Durch Ac-Stromkabel

    6 Elektrischer Anschluss SMA Solar Technology AG Position Signal ‒ – Störung der Netzwerk-Datenübertragung durch AC-Stromkabel AC-Stromkabel erzeugen im Betrieb ein elektromagnetisches Feld, das die Datenübertragung von Netzwerkkabeln kapazitiv oder induktiv stören kann. • Netzwerkkabel mit geeignetem Befestigungsmaterial und mit einem Mindestabstand von 50 m (164 ft) zu AC-Stromkabeln verlegen.

  • Seite 51: Rs485-Geräte Anschließen

    SMA Solar Technology AG 6 Elektrischer Anschluss 3. Sicherstellen, dass die Adern fest sitzen. 4. Die Kabel an das I/O-Modul anschließen und die Kanäle konfigurieren (siehe Anleitung des Herstellers). RS485-Geräte anschließen Kabelanforderungen: Die Kabellänge und Kabelqualität haben Auswirkungen auf die Signalqualität. Beachten Sie die folgenden Kabelanforderungen.

  • Seite 52: Redundantes System

    ☐ Beide Power Plant Manager müssen die Redundanzfunktion unterstützen. ☐ Die bestellte Variante beider Power Plant Manager muss identisch sein. ☐ Beide Power Plant Manager müssen über eine gültige Lizenz für den redundanten Betrieb verfügen. Verschaltungsprinzip und Anschlussbelegung: PPM A...

  • Seite 53: Redundancy Connector Anschließen

    Der Redundancy Connector dient zur Anbindung von 2 redundanten Power Plant Managern an ein übergeordnetes Steuerungssystem (z. B. ein SCADA-System). Beide Power Plant Manager müssen mit dem Redundancy Connector verbunden werden, wie in diesem Kapitel beschrieben. Die folgende Tabelle zeigt die Konfiguration der Zugänge an der Klemmleiste X704 für den Anschluss des Redundancy Connectors.

  • Seite 54: Wiederkehrende Handlungen

    6 Elektrischer Anschluss SMA Solar Technology AG Anschlussklemme Zugang Funktion X704:9 24V Extern Für den Anschluss des redundanten Power Plant Managers vorgesehen (siehe Kapitel 6.9.1, Seite 52) X704:10 GND Extern Kabelanforderungen: ☐ Leiterquerschnitt: 0,5 mm² bis 1,5 mm² (21 AWG bis 16 AWG) ☐ Maximaler Leiterquerschnitt mit Aderendhülse: 1,5 mm² (16 AWG) Vorgehen: 1.

  • Seite 55: Kabel Durch Kabelverschraubungen In Das Produkt Einführen

    SMA Solar Technology AG 6 Elektrischer Anschluss ACHTUNG Beschädigung des Produkts durch Sand, Staub und Feuchtigkeit Durch das Eindringen von Sand, Staub und Feuchtigkeit kann das Produkt beschädigt und die Funktion beeinträchtigt werden. • Produkt nur öffnen, wenn die Luftfeuchtigkeit innerhalb der Grenzwerte liegt und die Umgebung sand- und staubfrei ist.

  • Seite 56: Kabel Durch Kabelrohre In Das Produkt Einführen

    6 Elektrischer Anschluss SMA Solar Technology AG 12. Bei vorkonfektionierten Kabeln folgende Schritte ausführen: • Kabeltülle aus der Kabelverschraubung herausziehen. • Das Kabel durch die Überwurfmutter stecken. • Das Kabel in die Kabeltülle einlegen. • Die Kabeltülle in die Kabelverschraubung hineindrücken.
  • Seite 57 SMA Solar Technology AG 6 Elektrischer Anschluss Vorgehen Maßnahmen Adern mit massivem Draht und kleinem Quer- 1. Die Feder der Anschlussklemme mit einem passenden schnitt anschließen Schlitzschraubendreher vorspannen. 2. Die Ader in die Anschlussklemme bis zum Anschlag einführen. Adern mit Litze ohne Aderendhülse anschlie- Dabei darauf achten, dass die Isolierung nicht geklemmt wird.

  • Seite 58: Freischalten

    7 Freischalten SMA Solar Technology AG 7 Freischalten 1. Die Versorgungsspannung über einen externen Leitungsschutzschalter freischalten. 2. Die Sekundärkreise der Stromwandler über eine externe Kurzschlussvorrichtung kurzschließen. 3. Die Messeingänge über externe Leitungsschutzschalter freischalten. 4. Warten, bis am Puffermodul keine LEDs mehr leuchten. Damit ist das Puffermodul vollständig entladen.

  • Seite 59: Wartung

    SMA Solar Technology AG 8 Wartung 8 Wartung Allgemeine Wartungsarbeiten GEFAHR Lebensgefahr durch Stromschlag beim Berühren spannungsführender Teile oder Kabel An spannungsführenden Teilen oder Kabeln des Produkts liegen hohe Spannungen an. Das Berühren spannungsführender Teile oder Kabel führt zum Tod oder zu lebensgefährlichen Verletzungen durch Stromschlag.

  • Seite 60: Umschaltung Zwischen Beiden Anlagenreglern Prüfen

    8 Wartung SMA Solar Technology AG 5. Prüfen, ob das Produkt frei von Korrosionsschäden ist. 6. Wenn das Produkt Korrosionsschäden aufweist, die betroffene Fläche bearbeiten: • Betroffene Fläche anschleifen. • Betroffene Fläche mit Entfetter reinigen. • Betroffene Fläche lackieren. 7. Prüfen, ob an der Schranktür alle Dichtungen unbeschädigt sind.

  • Seite 61: Puffermodul Prüfen

    PV-Kraftwerk seine Ausgangsleistung langsam auf Null reduzieren kann. 2. Über die Benutzeroberfläche des Anlagenreglers im Power Plant Manager prüfen, ob die Ausgangsleistung der PV-Wechselrichter gleich Null. Wenn die Ausgangsleistung der PV-Wechselrichter noch nicht Null ist, noch einige Minuten abwarten.
  • Seite 62 8 Wartung SMA Solar Technology AG 5. Den Leitungsschutzschalter F1wieder einschalten. ☑ Am Puffermodul blinkt die LED Power Good weiterhin. Das Puffermodul wird wieder geladen. ☑ Wenn die LED Power Good durchgehend blinkt und die Baugruppen des Produkts nicht abschalten, ist die Pufferzeit der Kondensatoren ausreichend.

  • Seite 63: Produkt Außer Betrieb Nehmen

    SMA Solar Technology AG 9 Produkt außer Betrieb nehmen 9 Produkt außer Betrieb nehmen GEFAHR Lebensgefahr durch Stromschlag beim Berühren spannungsführender Teile oder Kabel An spannungsführenden Teilen oder Kabeln des Produkts liegen hohe Spannungen an. Das Berühren spannungsführender Teile oder Kabel führt zum Tod oder zu lebensgefährlichen Verletzungen durch Stromschlag.

  • Seite 64: Technische Daten

    1 x USB 3.0, 2 x USB 2.0 (Typ A) Digitale Ein-/Ausgänge 2 x DI, 4 x DO Voreingestellte IP-Adressen für Netzwerk (LAN) SMA Data Manager L, Netzwerkanschluss LAN1 172.16.1.22 SMA Data Manager L, Netzwerkanschluss LAN2 192.168.100.22 SMA Hybrid Controller, Netzwerkanschluss ETH1 auf 172.16.1.21...

  • Seite 65: Ausstattungsoptionen

    Garantie 5 Jahre Zertifikate und Zulassungen www.SMA-Solar.com Ausstattungsoptionen Erweiterte Steuerungs- und Regelungsfunktionen SMA Hybrid Controller (siehe Anleitung oder Technisches Datenblatt des Produkts) Protokollumsetzer WAGO Controller PFC200 I/O-Systeme Moxa ioLogik E1241 von Moxa Europe GmbH Moxa ioLogik E1242 von Moxa Europe GmbH...
  • Seite 66 Controller XL 2xGMP / Hybrid Controller XL Synch) Strommesseingänge Hybrid Controller L Hybrid Controller XL Maximale Anzahl Strommesseingänge 1 oder 2* Kompatible Netzanalysatoren Janitza UMG 604, SMA FSC-11-DAQ Typ der Strommesseingänge 3-phasig Messbereich Strommessung 0 A bis 1 A Leistungsaufnahme des internen Widerstands der Strom- < 100 mVA...
  • Seite 67 SMA Solar Technology AG 10 Technische Daten Toleranzen der Messmodule bei einfacher Strom- und Spannungsmessung Frequenzmessung -0,01 Hz bis +0,01 Hz Energie- und Leistungsmessung (Bezugsgröße: Nenn- -0,4 % bis +0,4 % scheinleistung des Messmoduls) Toleranzen der Messmodule bei hochgenauer Strom- und Spannungsmessung sowie bei doppeltausge- führter hochgenauer Strom- und Spannungsmessung...

  • Seite 68: Überlastgrenzen Für Gensets

    10 Technische Daten SMA Solar Technology AG Überlastgrenzen für Gensets Wartezeit bis zur erforderlichen Netztrennung bei einer mindestens 1 s Überlast von 10 % bis 20 %* Wartezeit bis zur erforderlichen Netztrennung bei einer mindestens 3 s Überlast von 5 % bis 10 %* Netztrennung bei einer Überlast von weniger als 5 %*...

  • Seite 69: Kontakt

    SMA Solar Technology AG 11 Kontakt 11 Kontakt Bei technischen Problemen mit unseren Produkten wenden Sie sich an die SMA Service Line. Folgende Daten werden benötigt, um Ihnen gezielt helfen zu können: – Seriennummer – Detaillierte Problembeschreibung Die Kontaktinformationen Ihres Landes finden Sie unter: https://go.sma.de/service...

  • Seite 70: Eu-Konformitätserklärung

    • Beschränkung der Verwendung bestimmter gefährlicher Stoffe 2011/65/EU (08.06.2011 L 174/88) und 2015/863/EU (31.03.2015 L 137/10) (RoHS) Hiermit erklärt SMA Solar Technology AG, dass sich die in diesem Dokument beschriebenen Produkte in Übereinstimmung mit den grundlegenden Anforderungen und anderen relevanten Bestimmungen der oben genannten Richtlinien befinden.
