6 Elektrischer Anschluss

6 Elektrischer Anschluss
6.1 Übersicht des Anschlussbereichs
6.1.1

Unteransicht

Im Produkt sind in der Regel 2 Anschlussplatten mit Sollbruchstellen zur Befestigung von Kabelverschraubungen
vormontiert. Optional kann das Produkt auch mit 2 Anschlussplatten ohne Sollbruchstellen zur Befestigung von
Kabelrohren erworben werden.
Die linke Anschlussplatte ist für den Anschluss der Kommunikation und der digitalen und analogen I/O-Systeme
vorgesehen. Die rechte Anschlussplatte ist für den Anschluss der Spannungsversorgung und der Strom- und
Spannungsmessung vorgesehen.
Die einzelnen Komponenten im Produkt sind verkabelt. Die Kabeleinführung für den Anschluss erfolgt durch die
Kabelverschraubungen oder Kabelrohre in der Anschlussplatte im Boden des Produkts.
Anschlussplatte für Kabelverschraubungen
A

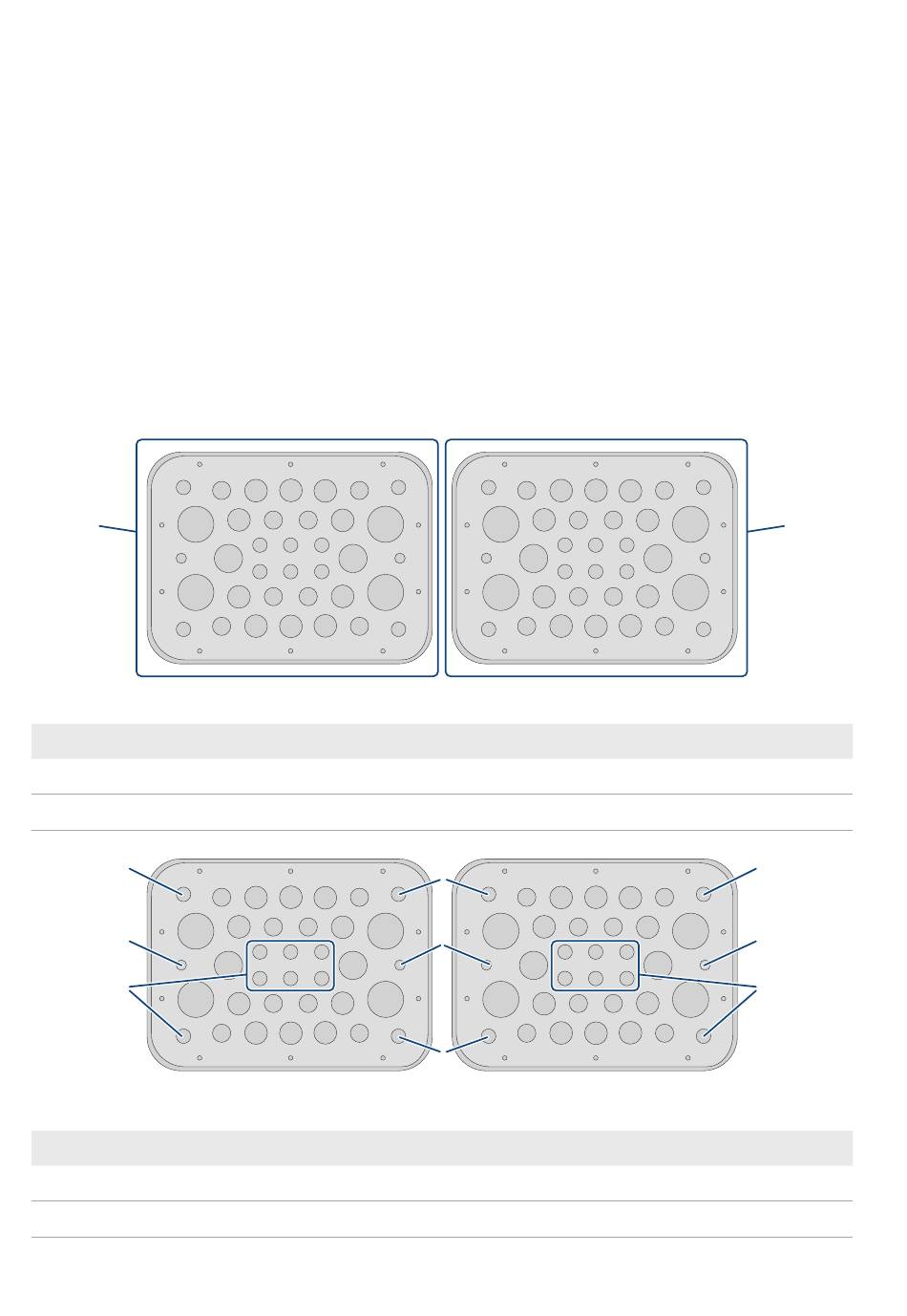

Abbildung 10: Unteransicht des Produkts
Position Bezeichnung
A Anschlussplatte für Kommunikation und I/O-Systeme
B Anschlussplatte für Spannungsversorgung und die Strom- und Spannungsmessung
E
A
F
E
A
Abbildung 11: Unteransicht des Produkts
Position Anzahl
A 8
B 4
24 PPM-10-IA-de-16
D C C C D
D D
C C
A
B B
A
D D
C C
D C C C D
Bezeichnung
Befestigungspunkte für Kabelverschraubungen M40
Befestigungspunkte für Kabelverschraubungen M32
