SMA Solar Technology AG
3.3.5 I/O Box und Wetterstation
anschließen (optional)
Nicht im laufenden Betrieb verbinden
Schließen Sie die I/O Box oder die Wetterstation
nicht im laufenden Betrieb an den Inverter Manager
an. Es könnten Fehler auftreten, die nicht sofort
erkannt werden.
• Den Inverter Manager spannungsfrei schalten.
Pin-Belegung der seriellen Schnittstelle (RS485) am Inverter
Manager:
1
2 3
6 7 8

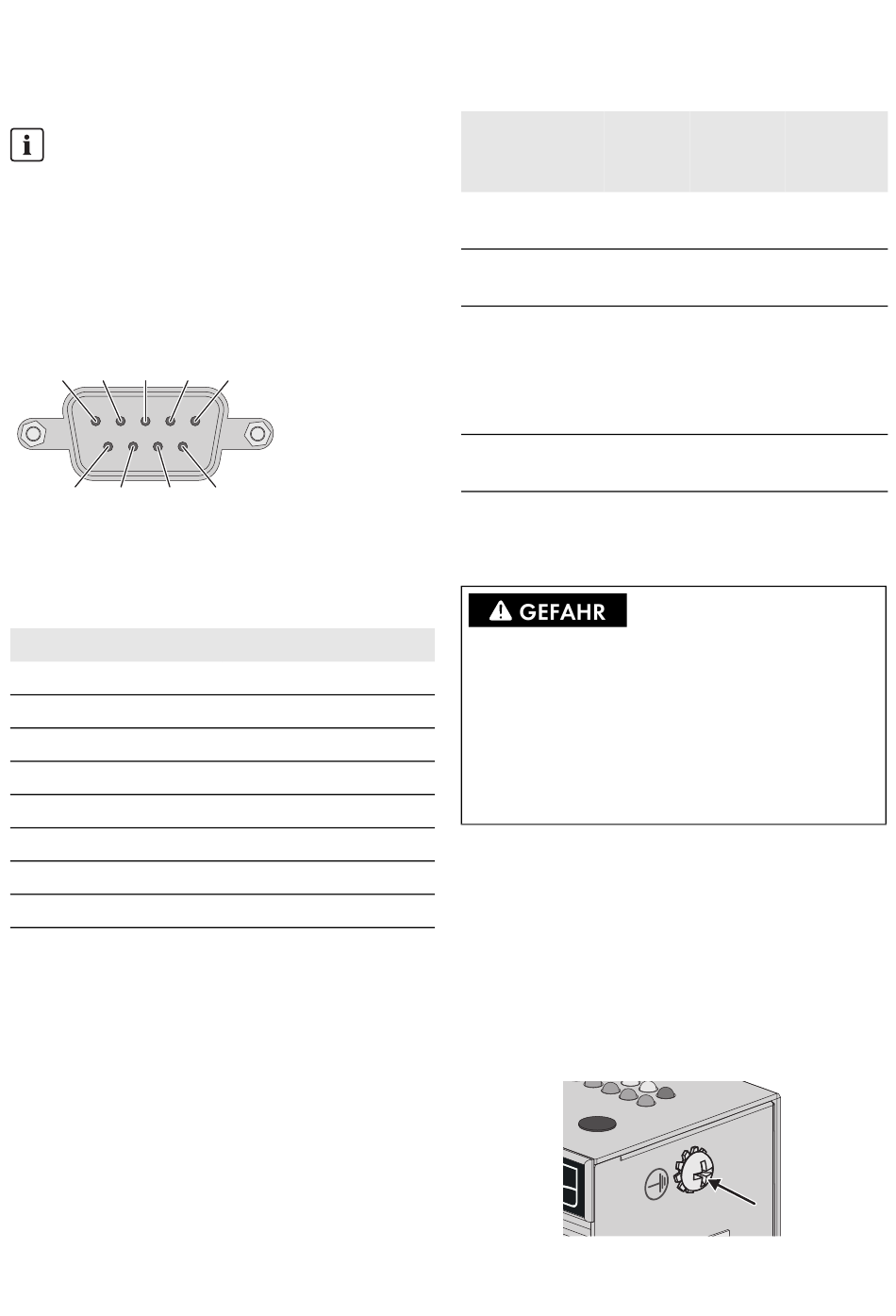

Abbildung 5: Pin-Belegung der seriellen Schnittstelle
Die I/O Box wird an Port 2 des Inverter Managers
angeschlossen. Eine Terminierung für die
RS485-Schnittstelle ist nicht notwendig.
Pin
1
2
3
4
5
6
7
8

Schnittstellen und Daten der Wetterstation

An jedem Inverter Manager kann nur 1 Wetterstation
angeschlossen werden. Die Wetterstation wird an Port 1
des Inverter Managers angeschlossen. Dabei werden
maximal 2 Temperatursensoren unterstützt.
Installationsanleitung
5
4
9
Belegung
---
---
DataB(+)
DataA(-)
GND
---
---
---
Folgende Daten der Wetterstation werden vom Inverter
Manager bereitgestellt:
Wetterdaten SunSpec
Modbus
TCP
Umgebungs- und ja
PV-Temperatur
Windrichtung und ja
-geschwindigkeit
Horizontale ja
Einstrahlung
Geneigte nein
Einstrahlung
3.3.6 Inverter Manager an
Spannungsversorgung anschließen
Lebensgefahr durch Stromschlag beim Berühren
eines nicht geerdeten Produkts
Durch das Berühren eines nicht geerdeten Produkts kann
ein lebensgefährlicher Stromschlag entstehen.
• Sicherstellen, dass das Produkt in den bestehenden
Überspannungsschutz integriert ist.
• Das Gehäuse des Produkts erden.
Vorgehen:
Um den Inverter Manager an die Spannungsversorgung
anzuschließen, führen Sie die folgenden Handlungen in der
vorgegebenen Reihenfolge aus.
• Erdungsleitung an Inverter Manager anschließen.
• Netzteil anschließen.
Erdungsleitung an Inverter Manager
anschließen
Abbildung 6: Position der Erdungsschraube
3 Inverter Manager
LCS-Tool / Sunny
FTP-Push Portal
ja ja
ja ja
ja Wenn
geneigte
Einstrahlung
nicht
vorhanden
ja ja
IMVIOBOX-IA-xx-19 49
