Prinzipschaltbilder Für 3-Leiter-Stromnetz Mit 3 Außenleitern - SMA POWER PLANT MANAGER Installationsanleitung

6 Elektrischer Anschluss
Prinzipschaltbilder für 3-Leiter-Stromnetz mit 3 Außenleitern
L1
L2
L3

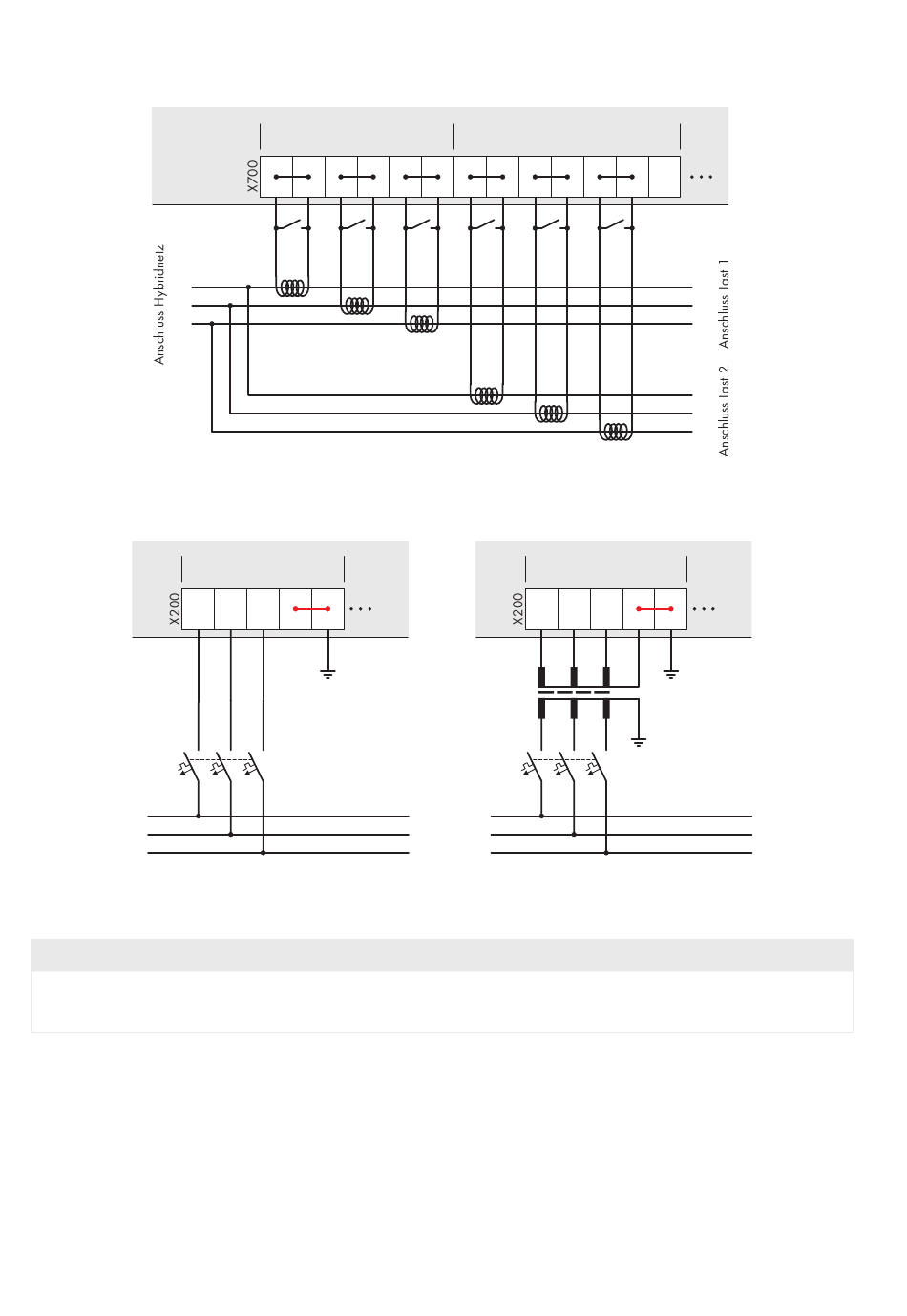

Abbildung 21: Strommessung im 3-Leiter-Stromnetz (Beispiel)
L1
1
L1
L2
L3
Abbildung 22: Spannungsmessung im 3-Leiter-Stromnetz (Beispiel): ohne Spannungswandler und mit Spannungswandler
Sehen Sie dazu auch:
> Kapitel 6.4.3 "Stromwandler anschließen", Seite 39
> Kapitel 6.4.4 "Spannungsmessung anschließen", Seite 43
38 PPM-10-IA-de-16
Strommessung 1
k1 l1 k2 l2
*
1 2 3 4
Spannungsmessung 1
L2 L3 N PE
*
2 3 4 5
* Im 3-Leiter-Stromnetz für die gewählte Spannungsmessung an der Klemmleiste X200 den roten Jumper zwischen N und PE einsetzen.
Strommessung 2
k3 l3 k4 l4 k5
* * *
5 6 7 8 9
* An den beschalteten Anschlussklemmen der Klemmleiste X700 die Jumper entfernen.
Spannungsmessung 1
L1
1
L1
L2
L3
SMA Solar Technology AG
l5 k6 l6 lx
* *
10 11 12 13
L1
L2
L3
L1
L2
L3
L2 L3 N PE
*
2 3 4 5
Installationsanleitung
