3.3.3 Verschaltungsübersicht Sunny
Tripower Storage 60

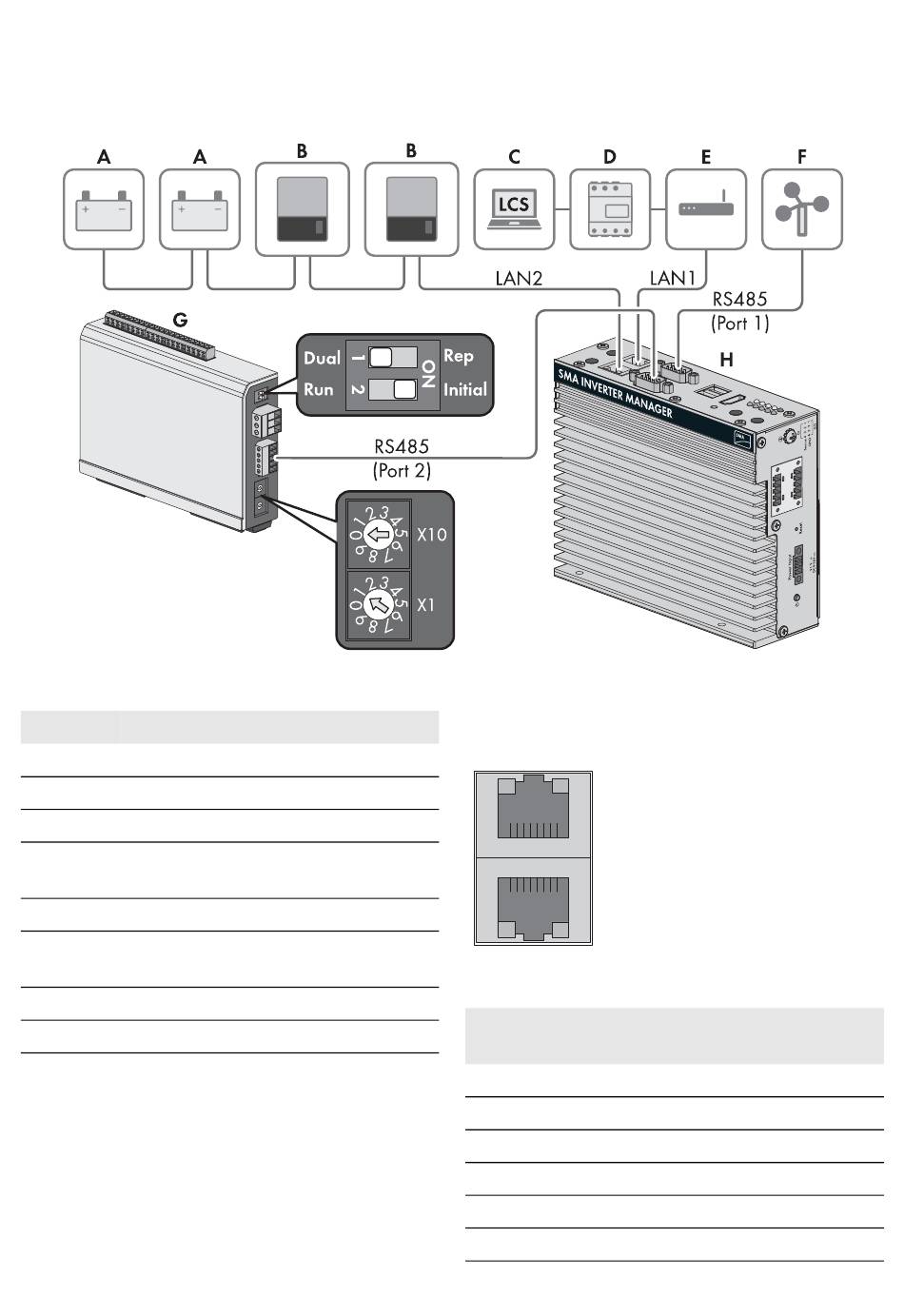

Abbildung 3: Verschaltungsübersicht Sunny Tripower Storage 60
Position Bezeichnung
A Batterie
B Sunny Tripower Storage 60
C PC mit LCS-Tool
D Power Analyser UMG 604-PRO von
Janitza electronics GmbH
E Router
F SunSpec Alliance kompatible Wetterstation
(optional)
G I/O Box (optional)
H Inverter Manager
Installationsanleitung
3.3.4 Wechselrichter und Router über
Ethernet anschließen
Pin-Belegung der Netzwerkbuchsen (LAN 1 und LAN 2):
8 1
1 8
Abbildung 4: Pin-Belegung der Netzwerkbuchsen
Pin Belegung bei
10/100 Mbps
1 ETx+
2 ETx-
3 ERx+
4 ---
5 ---
6 ERx-
3 Inverter Manager
Belegung bei
1.000 Mbps
TRD(0)+
TRD(0)-
TRD(1)+
TRD(2)+
TRD(2)-
TRD(1)-
