4.3.4 PV-Großanlage mit Power Plant Manager und SMA Data Manager L
AC
Modbus TCP,
SMA Data2+
IEC 60870-5-104,
DNP3 etc.
Sonstiges

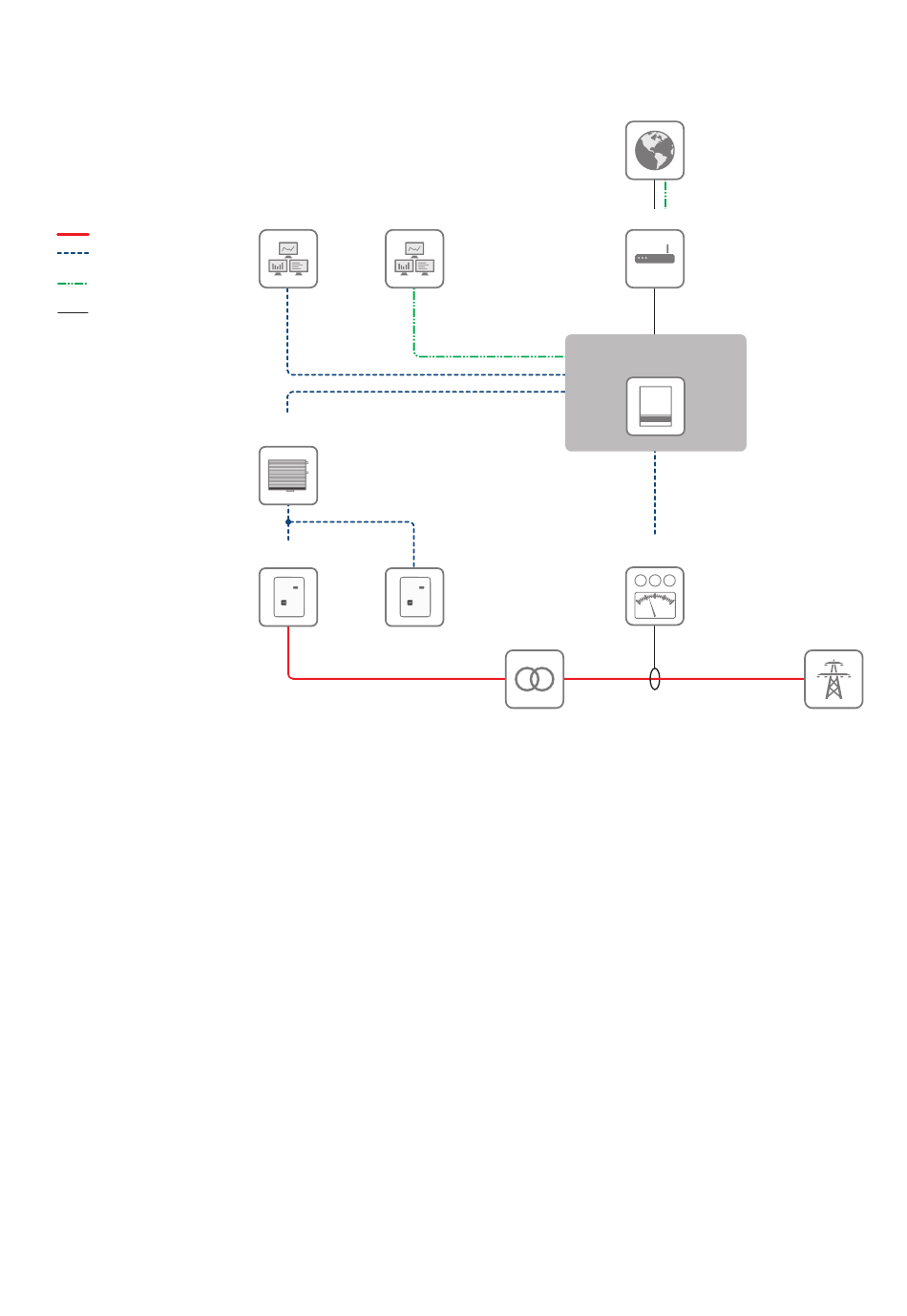

Abbildung 6: Systemübersicht einer PV-Großanlage mit Power Plant Manager und SMA Data Manager (Beispiel)
Diese Systemübersicht zeigt an einem Beispiel den Aufbau einer PV-Großanlage mit Power Plant Manager und
SMA Data Manager L (für Kommunikation über Internet siehe Kapitel 4.3.1, Seite 16). Der Power Plant Manager und
der SMA Data Manager L arbeiten zusammen nach dem Master-Slave-Prinzip. Dabei ist der Power Plant Manager der
Master, der SMA Data Manager L ist immer ein Slave. An einen Power Plant Manager können mehrere
SMA Data Manager L als Slaves angeschlossen werden.
Installationsanleitung
SCADA-
NETZBETREIBER
SYSTEM
SMA
DATA MANAGER L
PV-STRING-
WECHSELRICHTER
INTERNET
ROUTER
SMA
POWER PLANT MANAGER
NETZ-
ANALYSATOR
A V W
TRANSFORMATOR
4 Produktübersicht
ÖFFENTLICHES
STROMNETZ
