4.3.2 PV-Großanlage mit 2 Power Plant Managern
AC
Modbus TCP, SMA Data2+
IEC 60870-5-104, DNP3 etc.
Seriell
Sonstiges
BATTERIE-ZENTRAL- PV-ZENTRAL-
WECHSELRICHTER WECHSELRICHTER

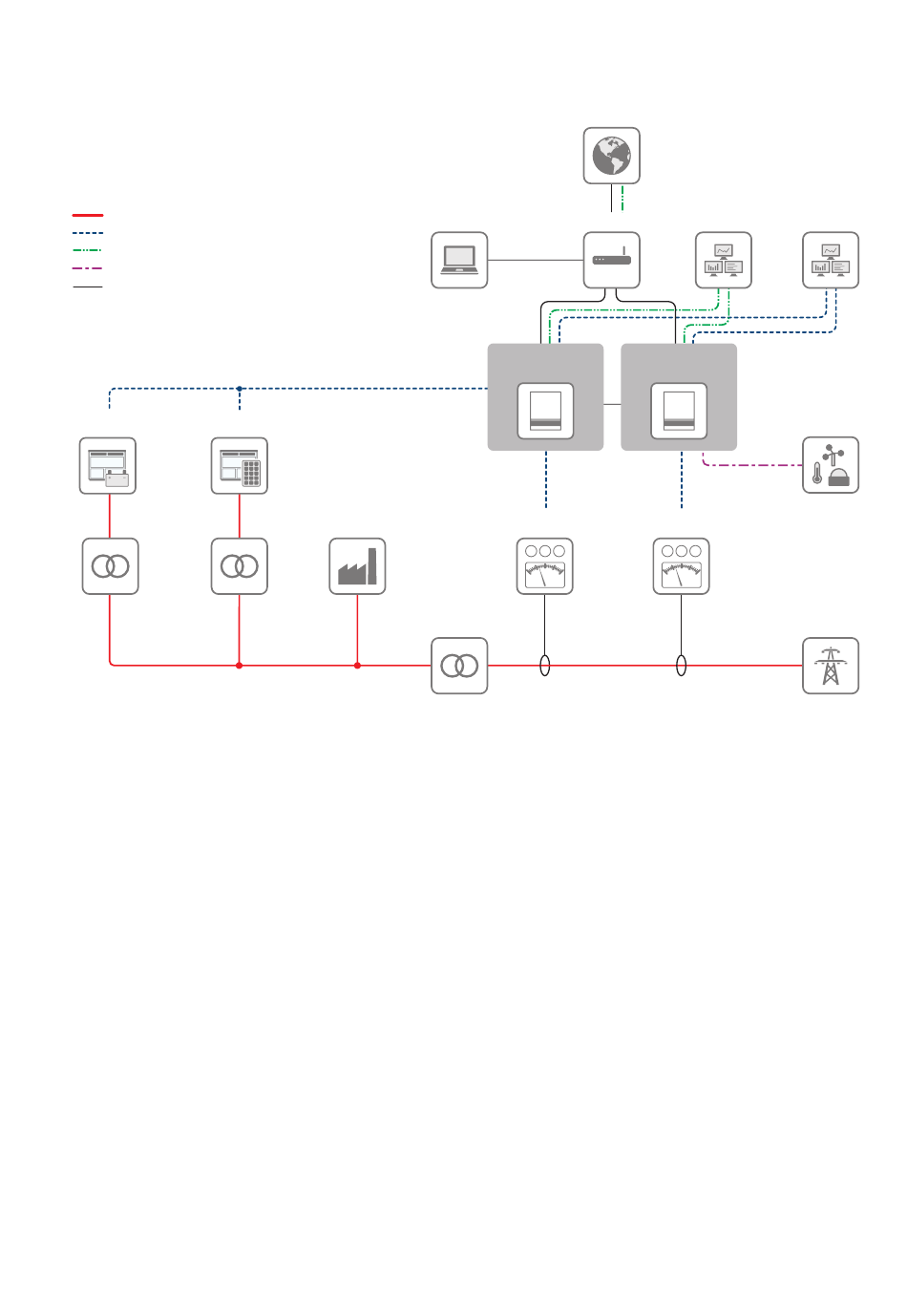

Abbildung 4: Systemübersicht einer PV-Großanlage mit 2 Power Plant Managern (Beispiel)
Diese Systemübersicht zeigt an einem Beispiel den Aufbau einer PV-Großanlage mit 2 Power Plant Managern (für
Kommunikation über Internet siehe Kapitel 4.3.1, Seite 16).
In diesem System übernimmt immer einer der beiden Power Plant Manager die aktive Rolle und damit die Regelung
der gesamten Anlage. Der andere Power Plant Manager ist redundant und überwacht den aktiven Power Plant
Manager. Ist die Anlagenregelung durch den aktiven Anlagenregler nicht mehr gewährleistet, übernimmt der bis dahin
redundante Anlagenregler stoßfrei und innerhalb kürzester Zeit die aktive Regelung. Der ausgefallene Anlagenregler
wird automatisch neu gestartet, um den redundanten Zustand wieder herzustellen.
Wenn der Neustart des ausgefallenen Anlagenreglers nicht möglich ist, erzeugt das System eine
Systemzustandsmeldung und fordert damit den Austausch dieses Anlagenreglers an. Der Betrieb der Anlage ist
weiterhin über den intakten Anlagenregler gewährleistet (Einfehlersicherheit).
Installationsanleitung
HMI
VERBRAUCHER
TRANSFORMATOR
INTERNET
ROUTER
SMA POWER SMA POWER
PLANT MANAGER PLANT MANAGER
NETZ- NETZ-
ANALYSATOR ANALYSATOR
A V W A
4 Produktübersicht
SCADA-
SYSTEM
NETZBETREIBER
WETTERSTATION
V W
ÖFFENTLICHES
STROMNETZ
