• Das Netzwerkkabel 30 mm abmanteln.
• Geflechtschirm umschlagen.
• Folienschirm der Adernpaare entfernen.
• Aluminiumfolie außen über dem Geflechtschirm mit der Klebeseite nach innen bündig anbringen.

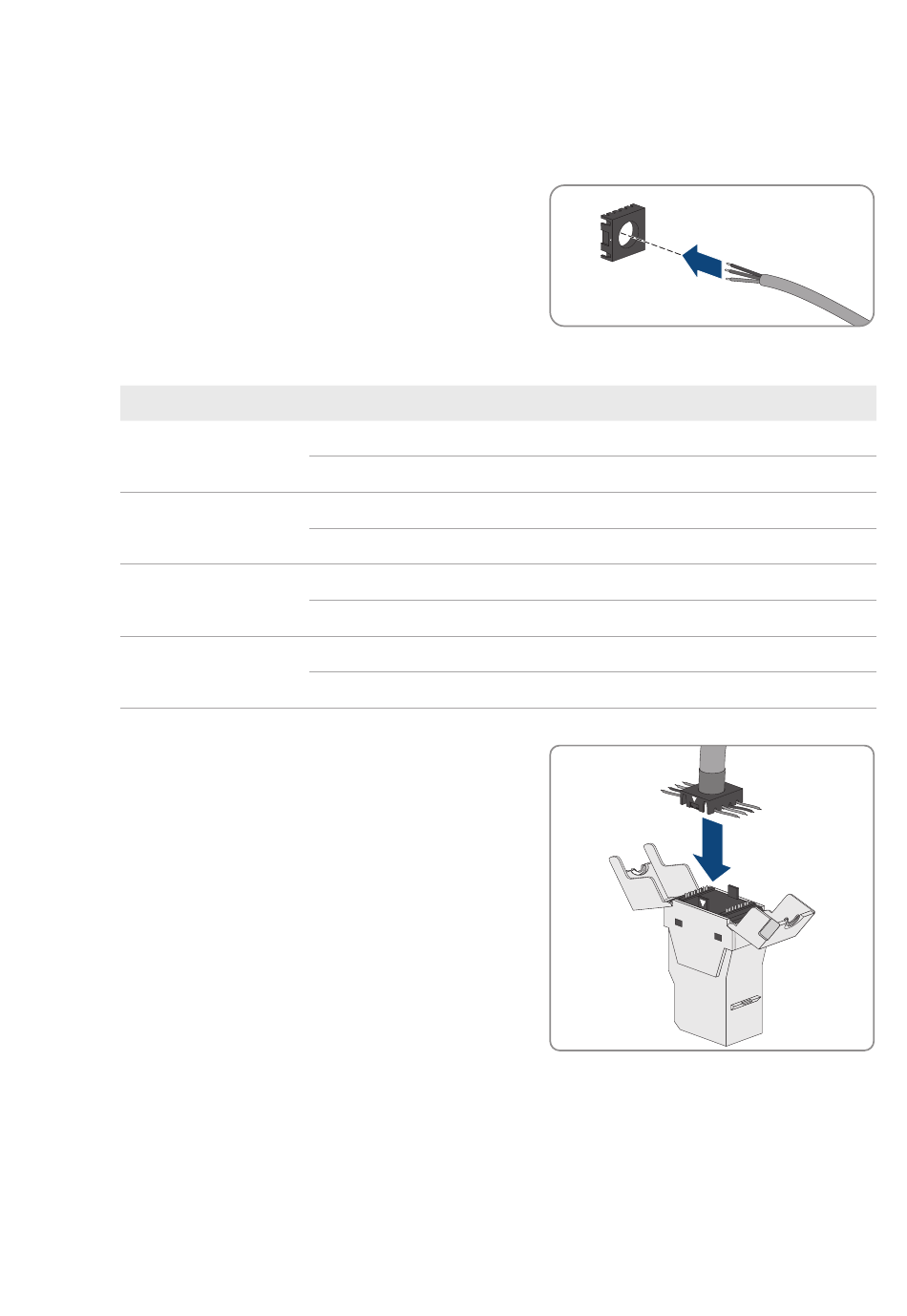

• Das Netzwerkkabel in den Kabelsortierer durchführen.
• Die Leiter in die Schlitze des Kabelsortierers legen. Dabei die Farbcodierung entsprechend dem Standard
Ihrer Wahl beachten.
Aderpaar
1
2
3
4
• Überstehende Leiter kürzen.
• Den Kabelsortierer in das Gehäuse einsetzen. Dabei
sicherstellen, dass der weiße Pfeil des Kabelsortierers auf
den weißen Pfeil des Gehäuses zeigt.
☑ Der Kabelsortierer rastet ein.
• Die klappbaren Teile des Gehäuses zusammenpressen. Dazu eine geeignete Zange (z. B. Rohrzange)
verwenden.
☑ Die klappbaren Teile des Gehäuses rasten hörbar ein.
Installationsanleitung
Aderfarbe
weiß-blau
blau
weiß-orange
orange
weiß-grün
grün
weiß-braun
braun
Kontakt-568A
5
4
3
6
1
2
7
8
