5 Montage
5.2

Produkt montieren

Verletzungsgefahr durch das Gewicht des Produkts
Durch falsches Heben und durch Herunterfallen des Produkts beim Transport oder der Montage können
Verletzungen entstehen.
• Das Produkt vorsichtig transportieren und heben. Dabei das Gewicht des Produkts beachten.
• Das Produkt immer mit 2 Personen montieren und demontieren.
• Bei allen Arbeiten am Produkt geeignete persönliche Schutzausrüstung tragen.
Zusätzlich benötigtes Montagematerial (nicht im Lieferumfang vorhanden):
☐ 4 für den Untergrund geeignete Schrauben, Unterlegscheiben und Befestigungsmaterial
Anforderungen an die Befestigungspunkte:
☐ Gewichtskraft an jedem der 4 Befestigungspunkte (Schraube und Befestigungsmaterial): mindestens 75 kg (165
lb)
Vorgehen:

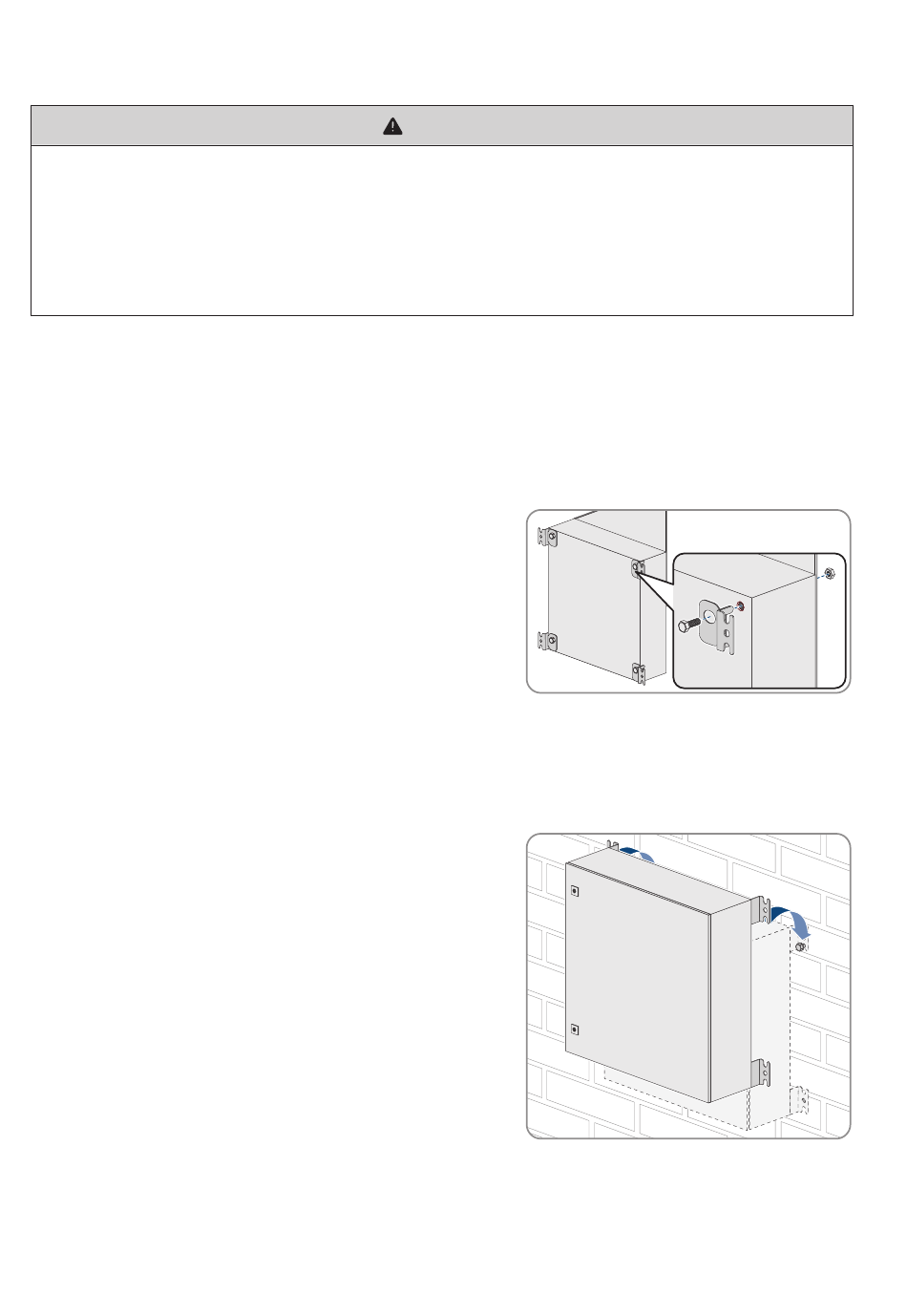

1. Wandhalterung mit Befestigungsmaterial am Gehäuse montieren
(Drehmoment: 13 Nm (115 in-lb)).
2. Position der 4 Bohrlöcher markieren und an gekennzeichneter Stelle bohren. Dabei für die oberen
Wandhalterungen die Aussparungen und für die unteren Wandhalterungen die Löcher verwenden.
3. Wenn nötig, die 4 Bohrlöcher mit geeigneten Dübeln versehen.
4. In die oberen beiden Bohrlöcher geeignete Schrauben mit Unterlegscheiben drehen. Dabei die Schrauben weit
genug hineindrehen, um das Produkt daran aufhängen zu können.
5. Das Produkt in die oberen beiden Schrauben einhängen.
