SMA Solar Technology AG
6

Anschluss

6.1 Übersicht des Anschlussbereichs
X1

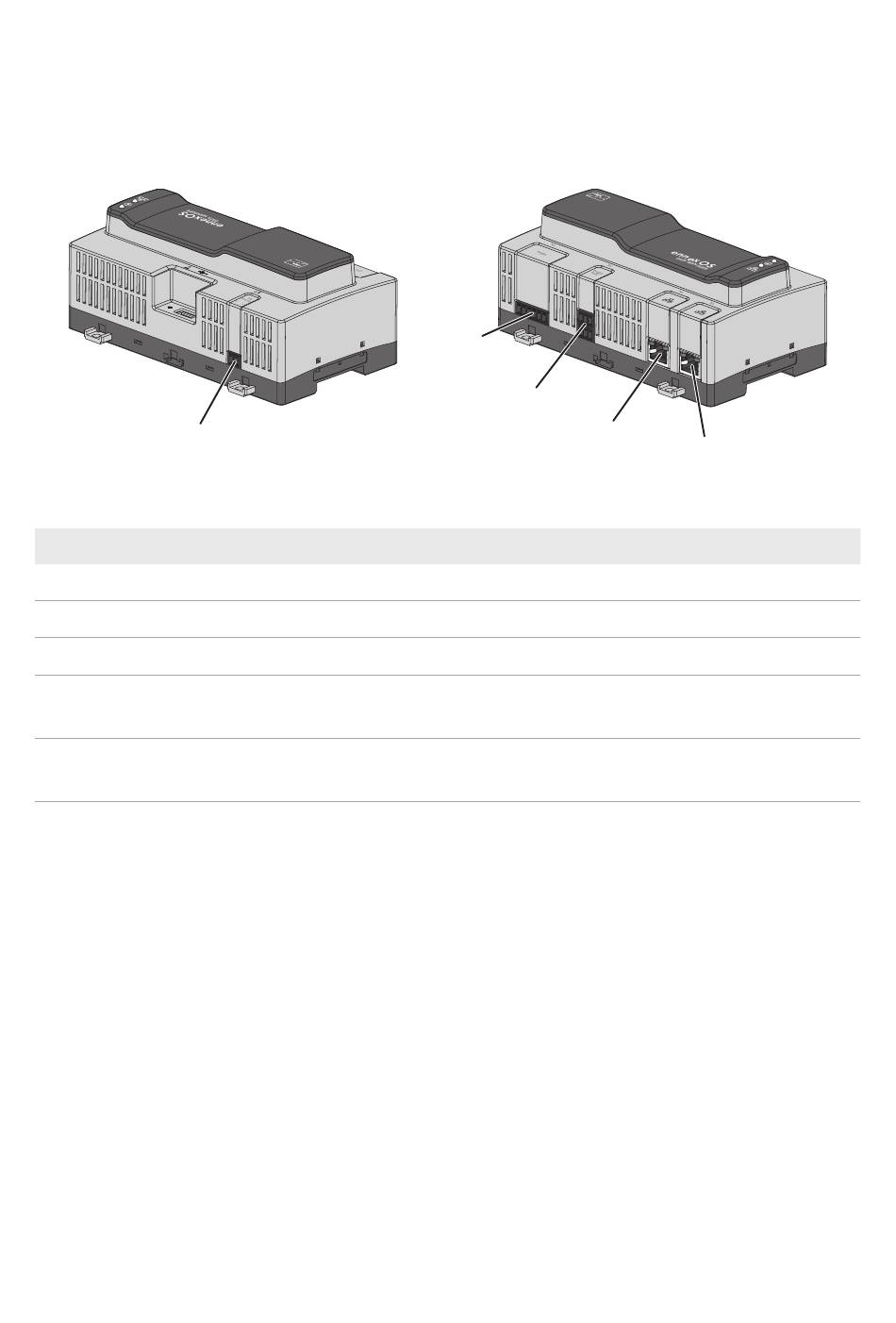

Abbildung 5: Übersicht des Anschlussbereichs
Anschluss
X1
X2
X3
X4
X5
6.2

Anschlusskabel vorbereiten

Jedes Anschlusskabel für den Anschluss an die mehrpoligen Stecker immer nach folgendem
Vorgehen vorbereiten.
Vorgehen:
1. An dem Ende des Anschlusskabels, das an den mehrpoligen Stecker angeschlossen werden
soll, 40 mm (1,57 in) Kabelmantel entfernen. Dabei darauf achten, dass keine Kabelreste in
das Gehäuse gelangen.
2. Die benötigten Adern des Anschlusskabels 6 mm (0,24 in) abisolieren.
3. Die nicht benötigten Adern des Anschlusskabels bis zum Kabelmantel kürzen.
4. Bei Bedarf jeweils 1 Aderendhülse bis zum Anschlag auf 1 abisolierte Ader schieben und mit
einer Crimpzange crimpen.
Betriebsanleitung
Erklärung
Buchse für den Anschluss der Spannungsversorgung
Buchse für den Anschluss von RS485-Geräten
Buchse für den Anschluss von digitalen Signalen
Netzwerkbuchse mit Status-LEDs zum Anschluss an das SMA Speedwire Netz-
werk
Netzwerkbuchse mit Status-LEDs zum Anschluss an das SMA Speedwire Netz-
werk
X2
X3
X4
EDMM-10-BE-de-27
6 Anschluss
X5
29
