2.1.7. Funktionen der Quick Menu-Taste

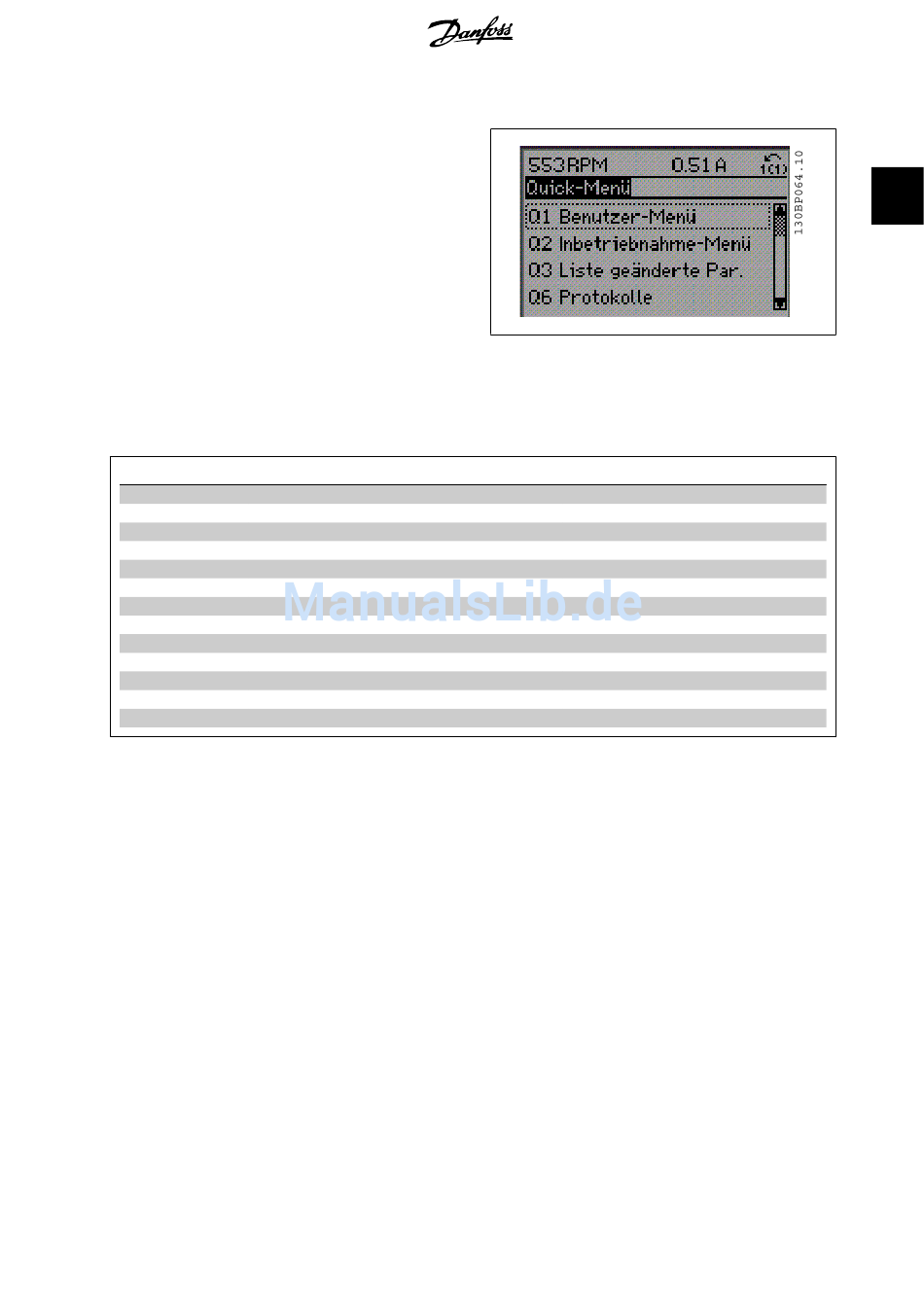

Drücken von [Quick Menu] zeigt die Liste der verschiedenen Bereiche des
Quick-Menüs.
Benutzer-Menü
enthält Parameter, die vom Anwender selbst zusammen-
gestellt werden können. Die Zusammenstellung der Parameter erfolgt im
Par. 0-25 Benutzer-Menü , das bis zu 20 verschiedene Parameter enthal-
ten kann.
Inbetriebnahme-Menü
Das stellt eine begrenzte Anzahl Parameter für eine geführte grundlegende Parametrierung bereit. Die Werkseinstellung der an-
deren Parameter berücksichtigt die gewünschten Steuerungsfunktionen und die Konfiguration der Ein-/Ausgänge (Steuerklemmen).
Die Parameterwahl erfolgt mithilfe der Pfeiltasten. Die Parameter in der folgenden Tabelle sind verfügbar:
Parameter Bezeichnung
0-01 Sprache
1-20 Motornennleistung
1-22 Motornennspannung
1-23 Motornennfrequenz
1-24 Motornennstrom
1-25 Motornenndrehzahl
5-12 Klemme 27 Digitaleingang
1-29 Autom. Motoranpassung (AMA)
3-02 Minimaler Sollwert
3-03 Max. Sollwert
3-41 Rampenzeit Auf 1
3-42 Rampenzeit Ab 1
3-13 Sollwertvorgabe
*Wenn Klemme 27 auf „keine Funktion" eingestellt ist, ist auch keine +24 V Beschaltung an Klemme 27 notwendig.
Das Menü Liste geänderte Par. enthält Listen mit, in Bezug auf die Werks-
einstellung, geänderten Parametern:
• Letzte 10 Änderungen: Mit den Navigationstasten [▲] [▼] kön-
nen Sie durch die letzten 10 geänderten Parameter blättern.
• Zeigt alle Änderungen seit der letzten Werkseinstellung.
®
MG.33.M3.03 - VLT ist eine eingetragene Marke von Danfoss.
Einstellung
[kW]
[V]
[Hz]
[A]
[UPM]
[0] Ohne Funktion*
[1] Komplette AMA
[UPM]
[UPM]
[Sek.]
[Sek.]
Protokolle beinhaltet die grafische Darstellung der im Display angezeigten
Betriebsvariablen (Par. 0-20, 0-21, 0-22, 0-23 und 0-24).
Nur Anzeigeparameter, die in Par. 0-20 bis 0-24 ausgewählt sind, können
angezeigt werden. Im Speicher können bis zu 120 Abtastungen zum spä-
teren Abruf abgelegt werden.
