FC300-Programmierungshandbuch

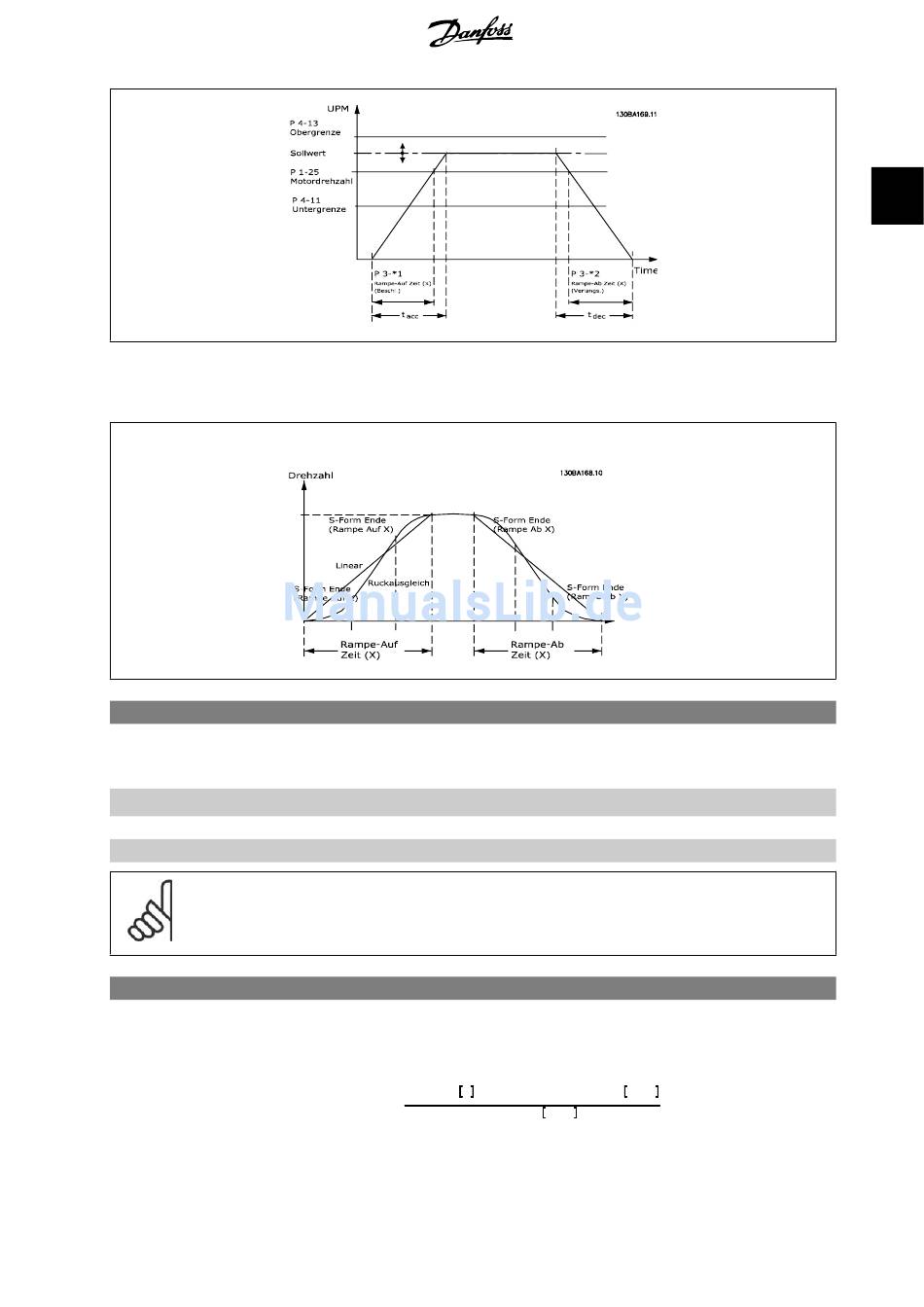

Bei Wahl von S-Rampen kann die Ausprägung der S-Form und damit die Stärke des „Rucks" während der Beschleunigungs- und Verzögerungszeit ein-
gestellt werden. Die Beschleunigungs- und Verzögerungseinstellungen der S-Rampen werden als Prozentsatz der tatsächlichen Rampenzeit definiert.
3-40 Rampentyp 1
Option:
* Linear
[0]
[1] S-Rampe konst. Rucke Wählt möglichst ruckfreie Beschleunigung.
[2] S-Rampe konst. Zeit
ACHTUNG!
Wird S-Rampe [1] gewählt und der Sollwert bei Rampen geändert, kann die Rampenzeit verlängert werden, um eine ruckfreie Bewe-
gung zu ermöglichen, was zu einer längeren Start- oder Stoppzeit führen kann.
Zusätzliche Anpassungen der S-Formen oder der Position von Initiatoren sind ggf. notwendig.
3-41 Rampenzeit Auf 1
Range:
Größenabhängig [0,01 - 3600,00 s] Die Rampenzeit Auf ist die Beschleunigungszeit von 0 UPM bis zur Motornenndrehzahl n
Funktion:
Die Auswahl des Rampentyps ermöglicht eine Anpassung des Beschleunigungs-/Verzögerungsvorganges
an die Lastverhältnisse, um beispielsweise Rucke zu vermeiden.
S-Rampe basierend auf den Werten in Par. 3-41 und 3-42.
Funktion:
gesetzt der Ausgangsstrom erreicht nicht die Drehmomentgrenze (eingestellt in Par. 4-18). Der Wert 0,00
entspricht 0,01 s im Drehzahlmodus. Siehe Rampe-Ab Zeit in Par. 3-42.
t Beschl. s x n M
Par.
. 3 − 41 =
®
MG.33.M3.03 - VLT ist eine eingetragene Marke von Danfoss.
( Par. . 1 − 25 ) UPM
, N
Sollw. UPM
Δ
2. Programmieren
2
(Par. 1-25), voraus-
M,N
