2. Programmieren

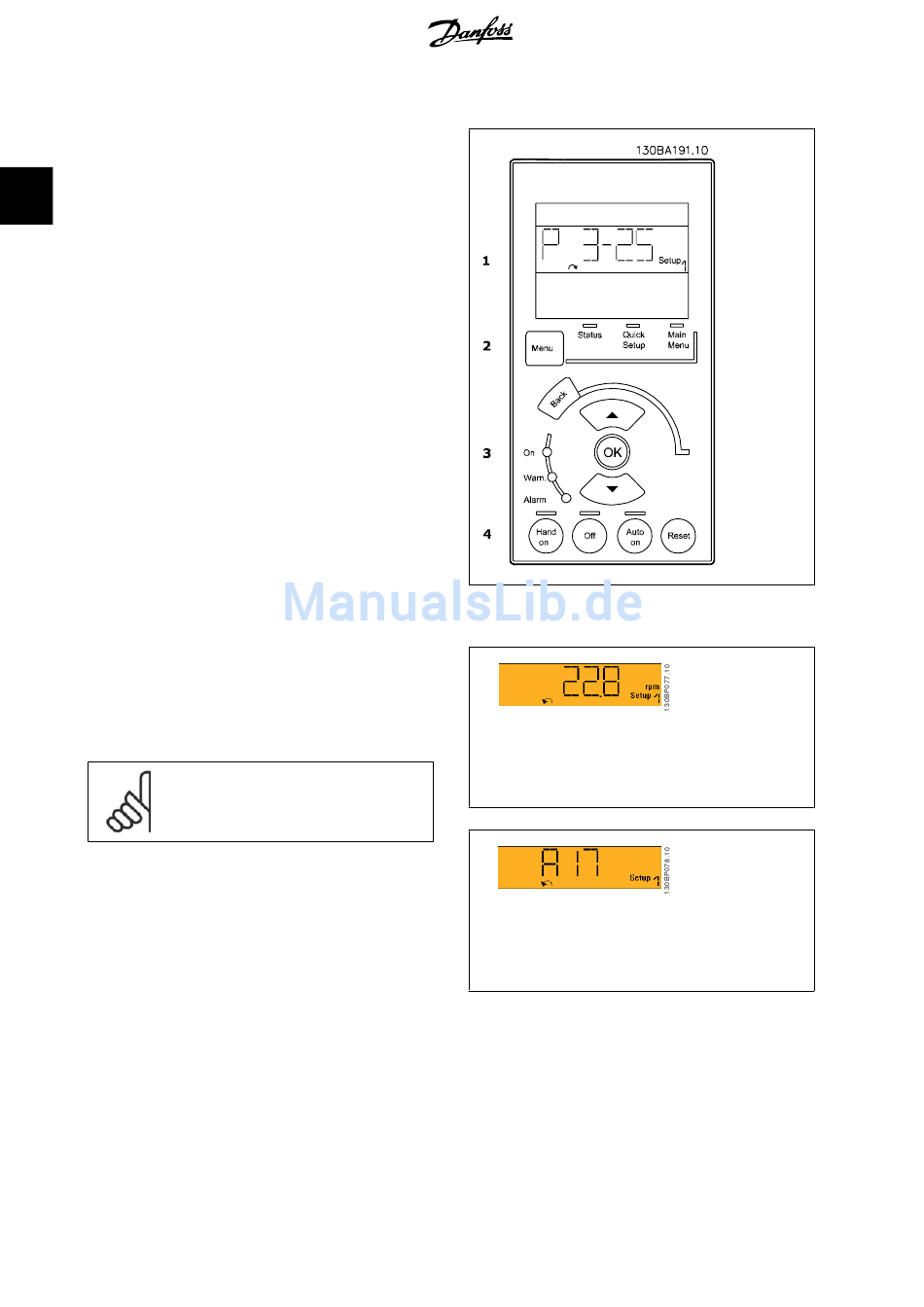

2.1.17. Programmieren an der numerischen Bedieneinheit LCP 101

Die folgenden Anweisungen gelten für das numerische LCP (LCP 101).
Die Bedieneinheit ist in vier funktionelle Gruppen unterteilt:
1. Numerisches Display.
2
2. Menütasten mit Anzeige-LEDs – Parameter ändern und zwi-
schen Displayfunktionen umschalten.
3. Navigationstasten und Kontroll-Anzeigen (LEDs).
4. Bedientasten mit Kontroll-Anzeigen (LEDs).
Displayzeile:
Zustandszeile: Zustandsmeldungen in Form von Symbolen und Zah-
lenwerten.
Kontroll-Anzeigen (LEDs):
• On (Grüne LED): Zeigt an, dass das Gerät betriebsbereit ist.
• Warn. (Gelbe LED): Zeigt eine Warnung an.
• Alarm (Rot blinkende LED): Zeigt einen Alarmzustand an.
LCP-Tasten
[Menu] wählt eine der folgenden Betriebsarten:
• Zustand
• Inbetriebnahme-Menü
• Hauptmenü
[Status]: Zeigt den Zustand des Frequenzumrichters oder des Motors
an.
Bei einem Alarm schaltet das LCP 101 automatisch in den Zustandsmo-
dus.
Alarme werden mit dem zugehörigen Alarmcode angezeigt.
ACHTUNG!
Das Kopieren von Parametern ist mit dem numerischen
LCP Bedienteil LCP 101 nicht möglich.
