Inbetriebnahme
Taste
Zum Zurücknavigieren zum vorherigen
9 [Back] Schritt oder zur vorherigen Ebene in der
Navigationsstruktur.
Zum Umschalten zwischen Parameter-
gruppen, Parametern und innerhalb von
Parametern oder zur Erhöhung/Verrin-
▲ ▼
10 [ ] [ ]
gerung der Parameterwerte. Mit den
Pfeiltasten können Sie auch den
Ortsollwert festlegen.
Durch Drücken rufen Sie Parameter-
11 [OK] gruppen auf oder aktivieren eine
Auswahl.
Zum Bewegen von links nach rechts
12 [►] innerhalb des Parameterwerts zur
Änderung der einzelnen Ziffern.
Tabelle 5.3 Legende für Abbildung 5.1, Navigationstasten
D. Bedientasten mit Kontroll-Anzeigen (LED)
Taste
Diese Taste startet den Frequenzumrichter in
der Hand-Steuerung.
•
Ein externes Stoppsignal über Steuersignale
13 Hand On
oder serielle Kommunikation hebt den
Handbetrieb auf.
Diese Taste dient dazu, den Motor zu stoppen,
jedoch ohne Unterbrechung der Stromver-
sorgung zum Frequenzumrichter, oder dazu,
14 Off/Reset den Frequenzumrichter nach Behebung eines
Fehlers manuell zurückzusetzen. Im
Alarmmodus wird der Alarm zurückgesetzt,
wenn die Alarmbedingung beseitigt wird.
Diese Taste schaltet das System in den
Fernbetrieb.
•
Sie reagiert auf einen externen Startbefehl
15 Auto On
über Steuerklemmen oder serielle
Kommunikation.
Tabelle 5.4 Legende zu Abbildung 5.1, Abschnitt D
WARNUNG
ELEKTRISCHE GEFAHR
Auch nach dem Drücken der [Off/Reset]-Taste liegt
weiterhin Spannung an den Klemmen des Frequenzum-
richters an. Durch Drücken der Taste [Off/Reset] wird der
Frequenzumrichter nicht von der Netzversorgung
getrennt. Ein Berühren spannungsführender Teile kann
zu schweren Verletzungen oder zum Tod führen!
•
Berühren Sie keine spannungsführenden Teile!
MG07A503
Bedienungsanleitung
Funktion
Funktion
Danfoss A/S © 08/2018 Alle Rechte vorbehalten.

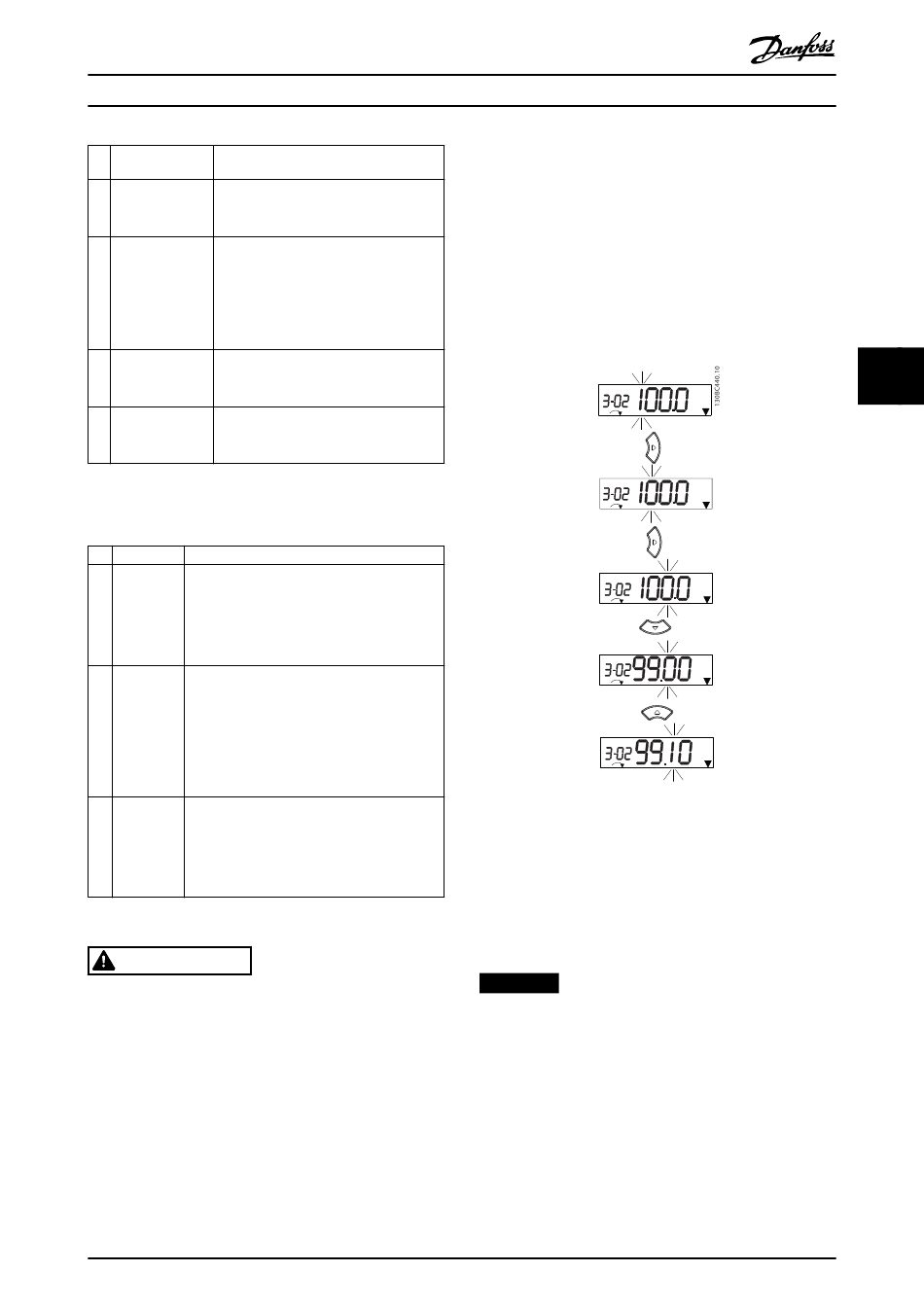

5.3.2 Die Funktion der Rechtspfeil-Taste am
LCP 101
Drücken Sie [►], um die 4 Ziffern in der Anzeige einzeln zu
ändern. Wenn Sie [►] einmal drücken, bewegt sich der
Cursor zur ersten Ziffer, und diese Ziffer beginnt zu
blinken, wie in Abbildung 5.3 gezeigt. Drücken Sie [
zum Ändern der Werte. Durch Drücken von [►] ändert sich
der Wert der Ziffern nicht und das Dezimalkomma wird
nicht verschoben.
Setup 1
Setup 1
Setup 1
Setup 1
Setup 1
Abbildung 5.3 Funktion der Rechtspfeil-Taste
Sie können [►] auch zum Bewegen zwischen Parameter-
gruppen verwenden. Drücken Sie im Hauptmenü [►], um
zum ersten Parameter in der nächsten Parametergruppe zu
wechseln (z. B. von Parameter 0-03 Ländereinstellungen [0]
International zu Parameter 1-00 Regelverfahren [0] Regelung
ohne Rückführung).
HINWEIS
Bei der Inbetriebnahme zeigt die LCP die Meldung
INITIALISIERUNG an. Wenn diese Meldung nicht mehr
angezeigt wird, ist der Frequenzumrichter betriebsbereit.
Das Hinzufügen oder Entfernen von Optionen kann die
Inbetriebnahme verzögern.
▲ ▼
] [ ]
5 5
