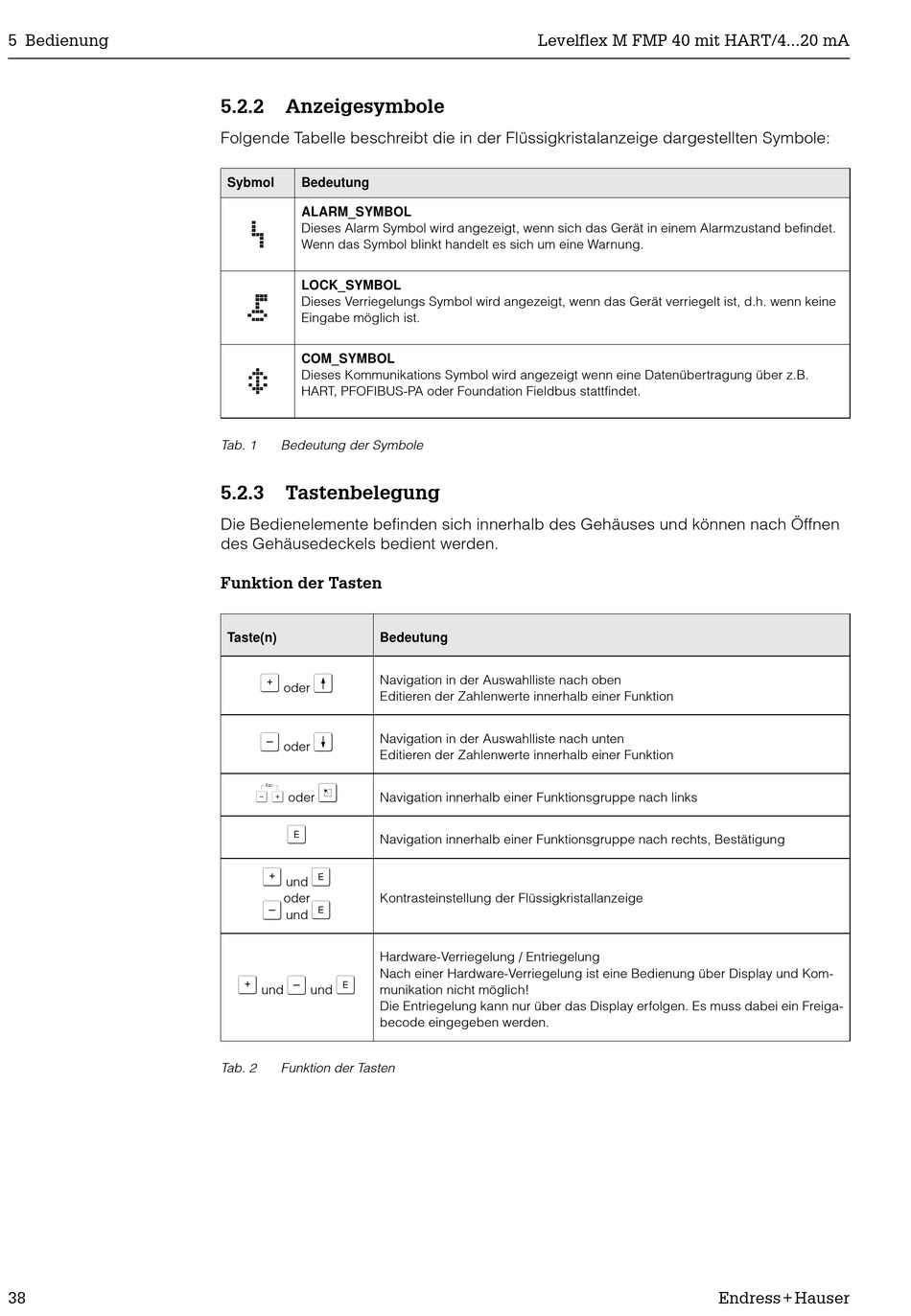

5 Bedienung
38
5.2.2

Anzeigesymbole

Folgende Tabelle beschreibt die in der Flüssigkristalanzeige dargestellten Symbole:
Sybmol Bedeutung
ALARM_SYMBOL
Dieses Alarm Symbol wird angezeigt, wenn sich das Gerät in einem Alarmzustand befindet.
Wenn das Symbol blinkt handelt es sich um eine Warnung.
LOCK_SYMBOL
Dieses Verriegelungs Symbol wird angezeigt, wenn das Gerät verriegelt ist, d.h. wenn keine
Eingabe möglich ist.
COM_SYMBOL
Dieses Kommunikations Symbol wird angezeigt wenn eine Datenübertragung über z.B.
HART, PFOFIBUS-PA oder Foundation Fieldbus stattfindet.
Tab. 1 Bedeutung der Symbole
5.2.3

Tastenbelegung

Die Bedienelemente befinden sich innerhalb des Gehäuses und können nach Öffnen
des Gehäusedeckels bedient werden.

Funktion der Tasten

Taste(n) Bedeutung
O V
Navigation in der Auswahlliste nach oben
oder
Editieren der Zahlenwerte innerhalb einer Funktion
S W
Navigation in der Auswahlliste nach unten
oder
Editieren der Zahlenwerte innerhalb einer Funktion
X Z
oder Navigation innerhalb einer Funktionsgruppe nach links
F
Navigation innerhalb einer Funktionsgruppe nach rechts, Bestätigung
O F
und
oder Kontrasteinstellung der Flüssigkristallanzeige
S F
und
Hardware-Verriegelung / Entriegelung
Nach einer Hardware-Verriegelung ist eine Bedienung über Display und Kom-
O S F
und und munikation nicht möglich!
Die Entriegelung kann nur über das Display erfolgen. Es muss dabei ein Freiga-
becode eingegeben werden.
Tab. 2 Funktion der Tasten
Levelflex M FMP 40 mit HART/4...20 mA
