Levelflex M FMP 40 mit HART/4...20 mA
Wand
94
Rohr
Endress+Hauser

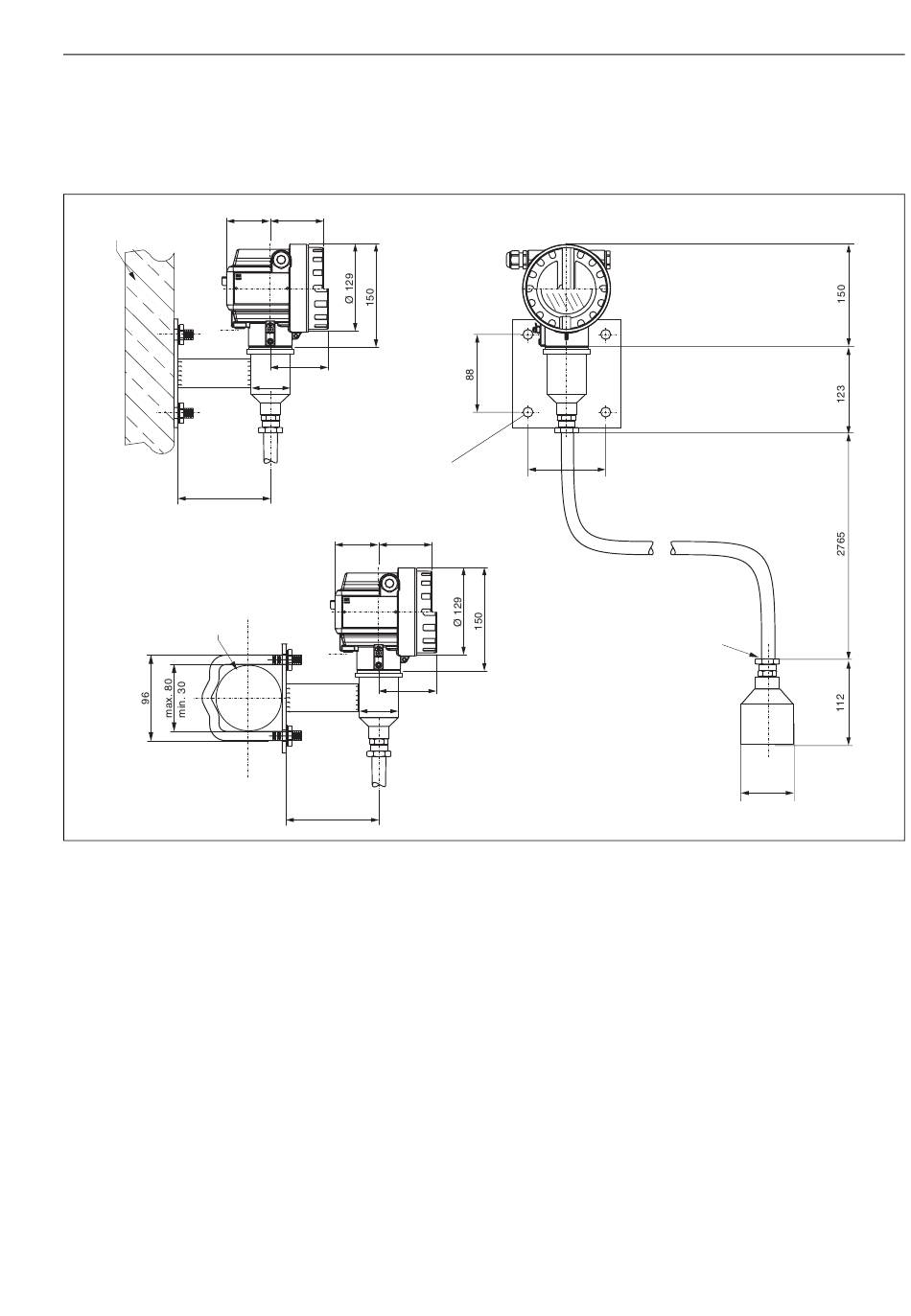

Einbau mit separatem Gehäuse
Bei Einbau beachten Sie bitte die Einbauhinweise auf Seite 14 ff.
Gehäuse an Wand bzw. Rohr wie abgebildet montieren.
65 78
ENDRESS+HAUSER
Levelflex M
85
52
65 78
ENDRESS+HAUSER
Levelflex M
85
52
94
Die abgesetzte Elektronik ist ausgelegt für den Einsatz bei hohen Umgebungstempera-
turen am Montagestandort des Sensors. Der max. Messbereich reduziert sich auf 30 m.
Die Ausführung mit abgesetzter Elektronik besteht aus der Sonde, einem Verbindungs-
kabel und dem Gehäuse. Werden sie komplett bestellt, sind sie bei der Auslieferung
zusammengebaut.
1) Der Schutzschlauch kann an dieser Stelle nicht demontiert werden.
88
4 x Ø 8,5
3 Montage
1)
Ø 76
27
