Levelflex M FMP 40 mit HART/4...20 mA
"
Achtung!
Beim Einsatz des Messsystems im explosionsgefährdeten Bereich sind die entsprechenden
nationalen Normen und die Angaben in den Sicherheitshinweisen (XA's) einzuhalten.
Die spezifizierte Kabelverschraubung muß benutzt werden.
-
-
Speise-
spannung
7
Testbuchse
(Ausgangsstrom)
PAL
1 2 3 4
L- L+ I+ I-
2-Draht-Ausführung
Endress+Hauser
4

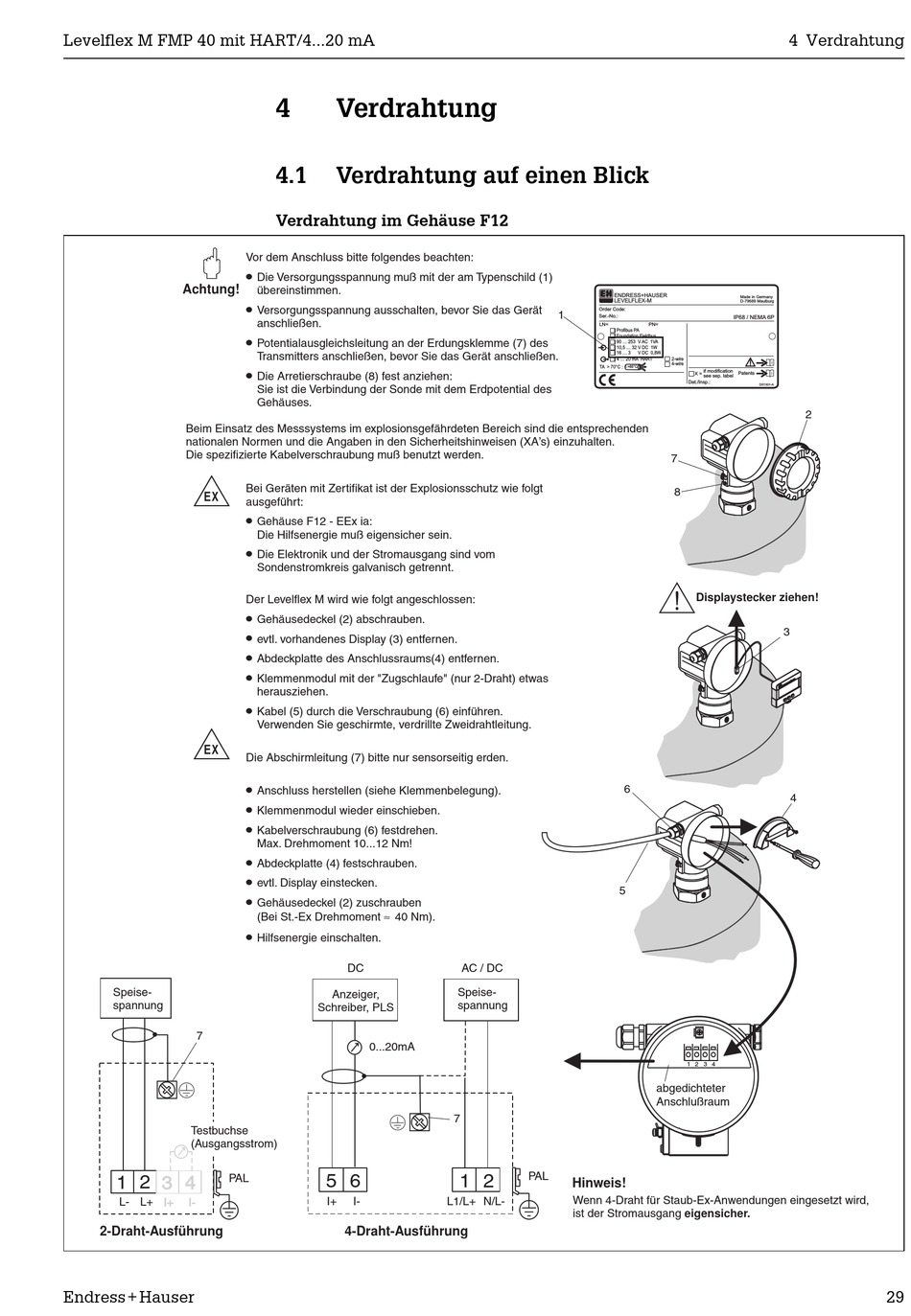

Verdrahtung

4.1

Verdrahtung auf einen Blick

Verdrahtung im Gehäuse F12
Vor dem Anschluss bitte folgendes beachten:
Die Versorgungsspannung muß mit der am Typenschild (1)
übereinstimmen.
Versorgungsspannung ausschalten, bevor Sie das Gerät
anschließen.
Potentialausgleichsleitung an der Erdungsklemme (7) des
Transmitters anschließen, bevor Sie das Gerät anschließen.
Die Arretierschraube (8) fest anziehen:
Sie ist die Verbindung der Sonde mit dem Erdpotential des
Gehäuses.
Bei Geräten mit Zertifikat ist der Explosionsschutz wie folgt
ausgeführt:
Gehäuse F12 - EEx ia:
Die Hilfsenergie muß eigensicher sein.
Die Elektronik und der Stromausgang sind vom
Sondenstromkreis galvanisch getrennt.
Der Levelflex M wird wie folgt angeschlossen:
Gehäusedeckel (2) abschrauben.
evtl. vorhandenes Display (3) entfernen.
Abdeckplatte des Anschlussraums(4) entfernen.
Klemmenmodul mit der "Zugschlaufe" (nur 2-Draht) etwas
herausziehen.
Kabel (5) durch die Verschraubung (6) einführen.
Verwenden Sie geschirmte, verdrillte Zweidrahtleitung.
Die Abschirmleitung (7) bitte nur sensorseitig erden.
Anschluss herstellen (siehe Klemmenbelegung).
Klemmenmodul wieder einschieben.
Kabelverschraubung (6) festdrehen.
Max. Drehmoment 10...12 Nm!
Abdeckplatte (4) festschrauben.
evtl. Display einstecken.
Gehäusedeckel (2) zuschrauben
≈
(Bei St.-Ex Drehmoment 40 Nm).
Hilfsenergie einschalten.
DC
Anzeiger,
Schreiber, PLS
0...20mA
5 6
I+ I-
4-Draht-Ausführung
ENDRESS+HAUSER
LEVELFLEX-M
Order Code:
1
Ser.-No.:
LN=
Profibus PA
Foundation Fieldbus
90 ... 253 V AC 1VA
10,5 ... 32 V DC 1W
16 ... 3
4 ... 20 mA HART
TA > 70°C :
AC / DC
Speise-
spannung
7
PAL
1 2
Hinweis!
Wenn 4-Draht für Staub-Ex-Anwendungen eingesetzt wird,
L1/L+ N/L-
ist der Stromausgang eigensicher.
4 Verdrahtung
Made in Germany
D-79689 Maulburg
IP68 / NEMA 6P
PN=
V DC 0,8W
2-wire
4-wire
t >85°C
if modification
Patents
X =
see sep. label
Dat./Insp.:
D01301-A
7
8
#
Displaystecker ziehen!
3
AU AU
S +H S +H
E S E S
D R D R
E N E N
6
4
5
1 2 3 4
abgedichteter
Anschlußraum
2
S E S E R R
