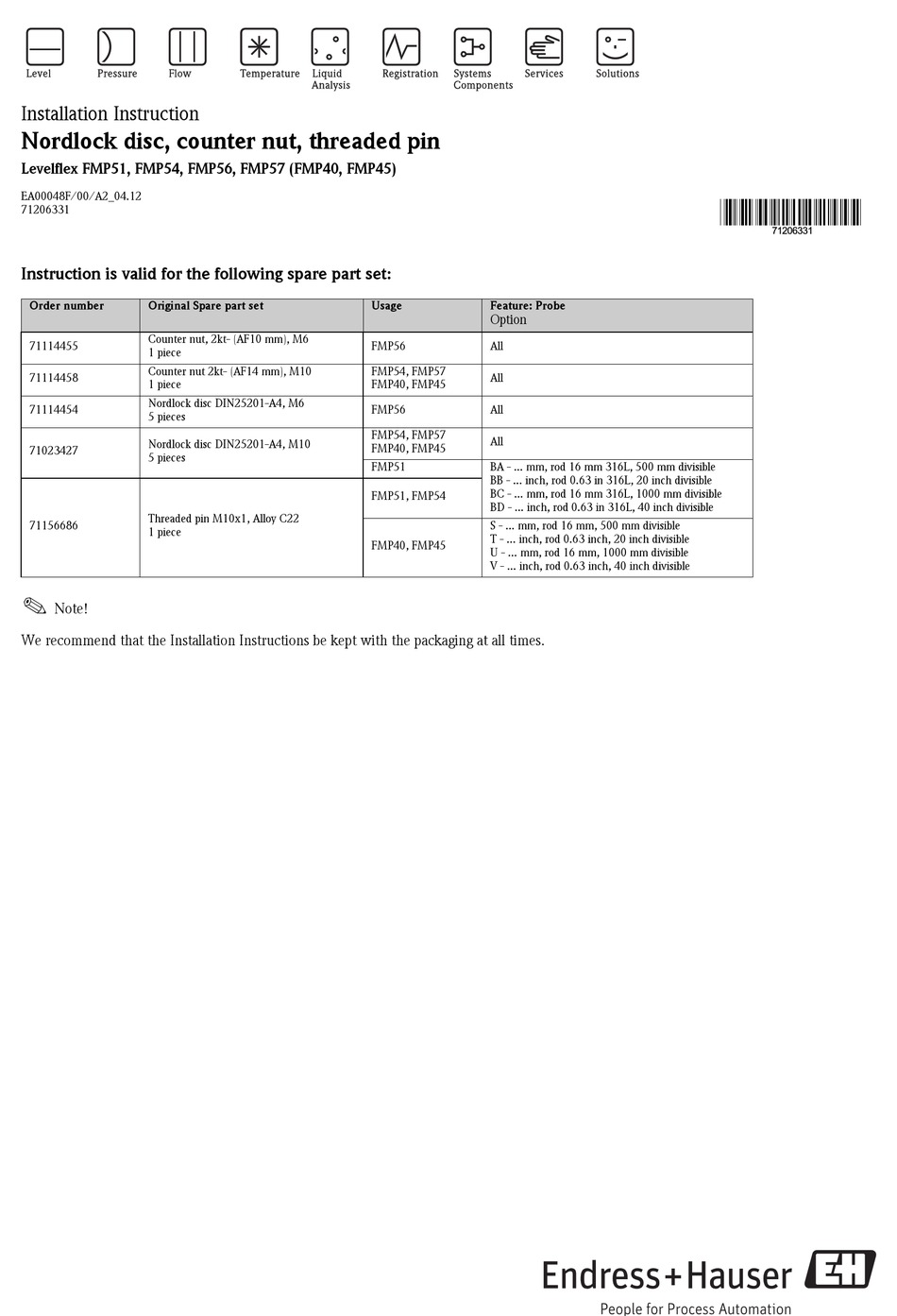

Installation Instruction
Nordlock disc, counter nut, threaded pin
Levelflex FMP51, FMP54, FMP56, FMP57 (FMP40, FMP45)
EA00048F/00/A2_04.12
71206331
Instruction is valid for the following spare part set:
Order number
Original Spare part set
Counter nut, 2kt- (AF10 mm), M6
71114455
1 piece
Counter nut 2kt- (AF14 mm), M10
71114458
1 piece
Nordlock disc DIN25201-A4, M6
71114454
5 pieces
Nordlock disc DIN25201-A4, M10
71023427
5 pieces
Threaded pin M10x1, Alloy C22
71156686
1 piece
!
Note!
We recommend that the Installation Instructions be kept with the packaging at all times.
Usage
Feature: Probe
Option
FMP56
All
FMP54, FMP57
All
FMP40, FMP45
FMP56
All
FMP54, FMP57
All
FMP40, FMP45
FMP51
BA - ... mm, rod 16 mm 316L, 500 mm divisible
BB - ... inch, rod 0.63 in 316L, 20 inch divisible
BC - ... mm, rod 16 mm 316L, 1000 mm divisible
FMP51, FMP54
BD - ... inch, rod 0.63 in 316L, 40 inch divisible
S - ... mm, rod 16 mm, 500 mm divisible
T - ... inch, rod 0.63 inch, 20 inch divisible
FMP40, FMP45
U - ... mm, rod 16 mm, 1000 mm divisible
V - ... inch, rod 0.63 inch, 40 inch divisible
71206331
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Endress+Hauser Levelflex FMP57
Inhaltszusammenfassung für Endress+Hauser Levelflex FMP57
- Seite 1 Installation Instruction Nordlock disc, counter nut, threaded pin Levelflex FMP51, FMP54, FMP56, FMP57 (FMP40, FMP45) EA00048F/00/A2_04.12 71206331 71206331 Instruction is valid for the following spare part set: Order number Original Spare part set Usage Feature: Probe Option Counter nut, 2kt- (AF10 mm), M6 71114455 FMP56 1 piece...
- Seite 2 The spare parts set and Installation Instructions are used to replace a faulty unit with a functioning unit of the same type. Use genuine parts from Endress+Hauser only. Only original spare parts supplied by Endress+Hauser shall be used with the measuring device. Therefore, before use, check whether the spare part set is compatible with the measuring device.
-
Seite 3: Safety Instructions
• Threads (e.g. of the cover for the electronics and terminal • Hot surfaces! Risk of injury! Before commencing work, allow the compartment), which have been prepared by Endress+Hauser with system and measuring device to cool down to a touchable an abrasion resistant dry lubrication should not be additionally temperature. - Seite 4 Nordlock disc, counter nut, threaded pin Tool list 14 mm, 15 Nm 10 mm, 7 Nm (FMP51/54/57, (FMP56) FMP40/45) Exchange of counter nut and Nordlock disc - FMP54, FMP57 (FMP40, FMP45) 14 mm 15 Nm Disc_FMP5x_1 Disc_FMP5x_2 Exchange of counter nut and Nordlock disc - FMP56 10 mm 7 Nm Disc_FMP5x_3...
-
Seite 5: Die Einbauanleitung Ist Für Folgende Ersatzteilsets Gültig
Analyse Einbauanleitung Nordlockscheibe, Kontermutter, Gewindestift Levelflex FMP51, FMP54, FMP56, FMP57 (FMP40, FMP45) EA00048F/00/A2/04.12 712066331 Die Einbauanleitung ist für folgende Ersatzteilsets gültig: Bestell-Nummer Original Ersatzeil-Set Verwendung Merkmal: Sonde Option Kontermutter 2kt- (SW10), M6, 71114455 FMP56 Alle 1 Stück Kontermutter 2kt- (SW14), M10, FMP54, FMP57 ... -
Seite 6: Übersicht Der Reparaturberechtigten Personen
Ersatzteilset und Einbauanleitung dienen dazu, eine defekte Einheit gegen eine funktionierende Einheit des gleichen Typs zu ersetzen. Es dürfen nur Originalteile von Endress+Hauser verwendet werden. Grundsätzlich dürfen nur Ersatzteilsets verwendet werden, die von Endress+Hauser für das Messgerät vorgesehen sind. Vor der Verwendung ist deshalb zu überprüfen, ob das Ersatzteilset zum Messgerät passt. -
Seite 7: Sicherheitshinweise
• Die in der Betriebsanleitung aufgeführten Hinweise zum Transport – Mit den jeweiligen Einsatzbedingungen der Geräte vertraut. und zur Rücksendung beachten. – Bei Ex-zertifizierten Messgeräten zusätzlich im Explosionsschutz • Bei Fragen kontaktieren Sie bitte Ihre zuständige Endress+Hauser ausgebildet. Serviceorganisation. • Die Betriebsanleitung zum Messgerät ist zu beachten. -
Seite 8: Austausch Von Kontermutter Und Nordlockscheibe - Fmp54, Fmp57 (Fmp40, Fmp45)
Nordlockscheibe, Kontermutter, Gewindestift Werkzeugliste 14 mm, 15 Nm 10 mm, 7Nm (FMP51/54/57, (FMP56) FMP40/45) Austausch von Kontermutter und Nordlockscheibe - FMP54, FMP57 (FMP40, FMP45) 14 mm 15 Nm Disc_FMP5x_1 Disc_FMP5x_2 Austausch von Kontermutter und Nordlockscheibe - FMP56 10 mm 7 Nm Disc_FMP5x_3 Disc_FMP5x_4 Austausch Gewindestift und Nordlockscheibe - FMP51, FMP54 (FMP40, FMP45) mit teilbarem Sondenstab...
