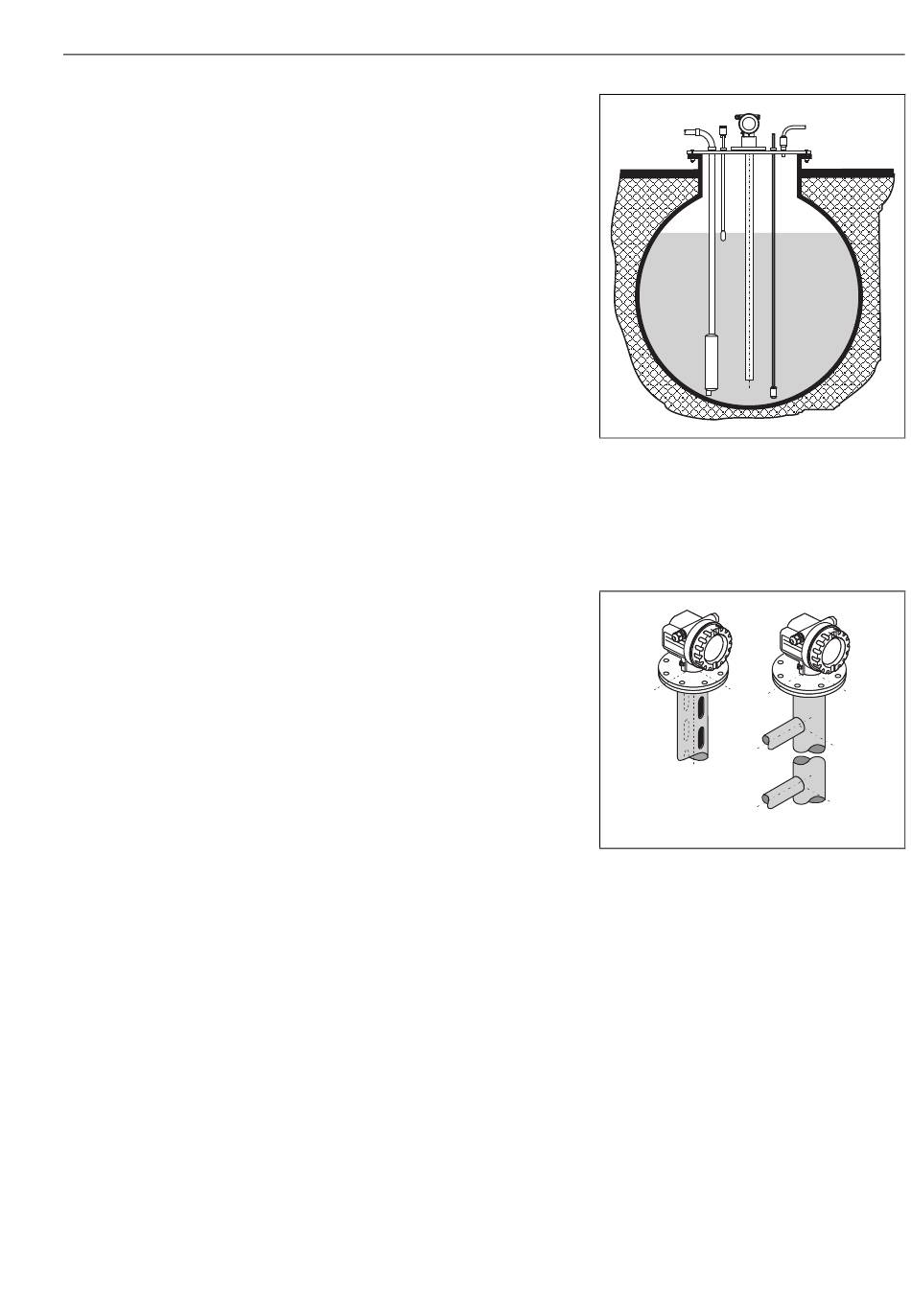

Einbau in unterirdischen Tanks

• Bei Stutzen mit großem Durchmesser

Koaxsonde einsetzen, um Reflexionen

an der Stutzenwand zu vermeiden.

Messung in korrosiven Flüssigkeiten

Zur Messung in korrosiven Flüssigkeiten ist der Einbau einer Stabsonde in ein geschlos-

senes Kunststoffrohr mit Ø bis ca. 50 mm möglich. Bei Kunststofftanks ist die Montage

der Sonde auch außen am Tank möglich (siehe Einbauhinweise auf Seite 24). Der Level-

flex misst den Füllstand in beiden Fällen durch den Kunststoff hindurch.

Einbau im Schwallrohr oder Bypass

• Eine Stabsonde kann für Rohrdurchmes-

ser ≤ 150 mm benutzt werden. Bei grös-

seren Rohrdurchmesser wird der

Flansch mit Hornadapter empfohlen.

• Beim Einbau einer Stabsonde in ein

metallisches Rohr mit Innendurchmes-

ser bis 150 mm haben Sie alle Vorteile

einer Koaxsonde.

• Schweißnähte, die bis ca. 5 mm nach

innen ragen beeinflussen die Messung

nicht.
