3 Montage
24

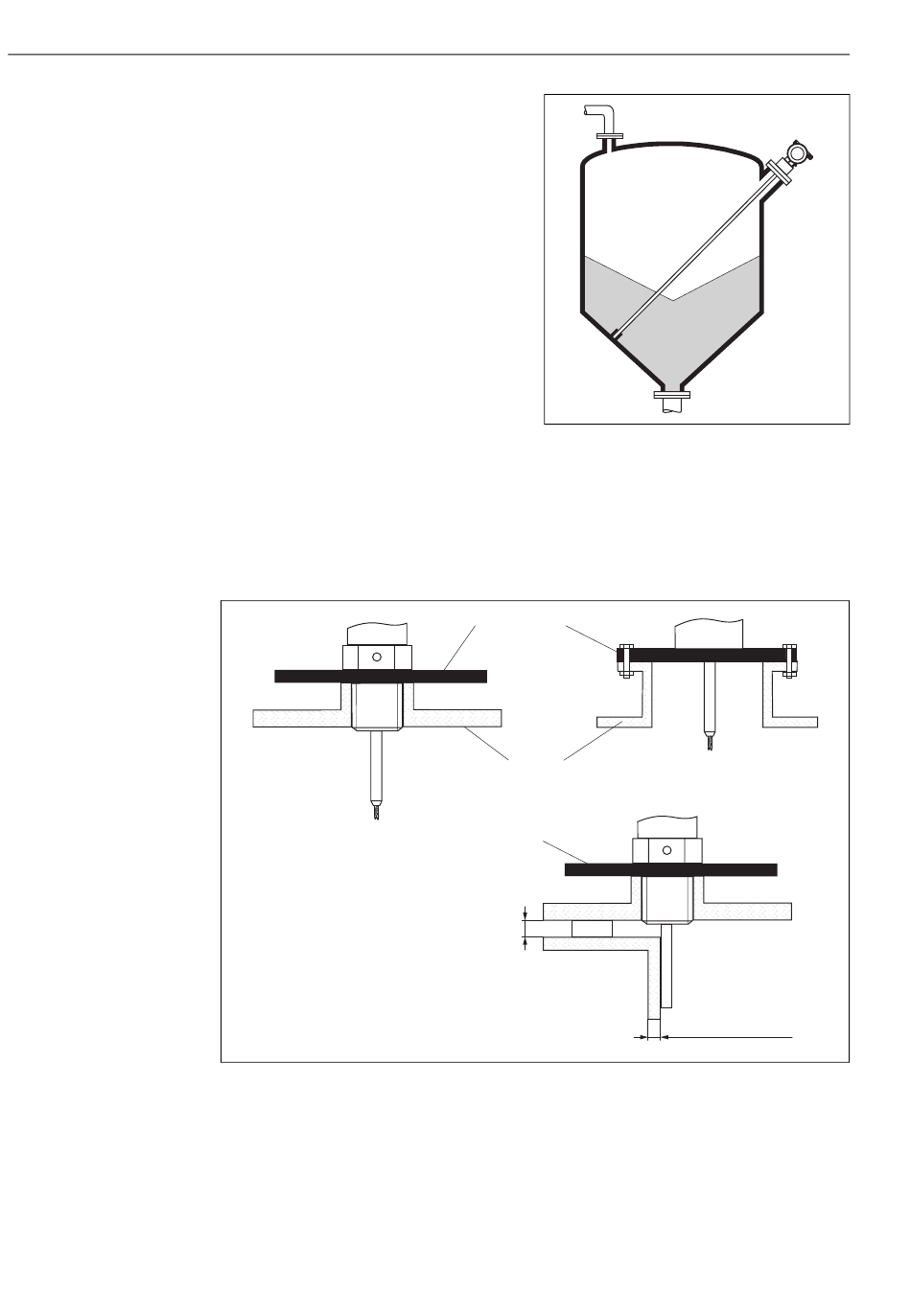

Einbau von der Seite
• Ist ein Einbau von oben nicht möglich,
kann der Levelflex auch von der Seite
montiert werden.
• Seilsonde in diesem Fall immer fixieren
(siehe »Seilsonde fixieren« ).
• Koaxsonde bei Überschreiten der Sei-
tenbelastbarkeit abstützen. Stabsonden
nur am Sondenende fixieren.
• Stabsonde dabei metallisch mit der
Behälterwand verbinden.
Einbau in Kunststoffbehältern
Bitte beachten Sie, daß das Verfahren geführtes Füllstand-Radar am Prozessanschluss
eine metallische Fläche benötigt!
Beim Einbau der Sonde in Kunststoffsilos, bei denen auch die Silodecke aus Kunststoff
besteht oder Silos mit Holzdecke, müssen die Sonden entweder in einem Metallflansch
≥ DN50 / 2" montiert werden, oder es muss ein Metallblech mit Durchmesser ≥ 200 mm
unter dem Einschraubstück montiert werden.
• Zur Messung in wässrigen Lösungen ist die Montage der Sonde auch außen an der
Tankwand möglich. Die Messung erfolgt dann ohne Kontakt mit dem Füllgut durch die
Tankwand hindurch. Falls Personen nahe an den Einbauort der Sonde kommen, muss
zum Schutz gegen Beeinflussung der Messung ein Kunststoffhalbrohr mit ca. 200 mm
Durchmesser oder ein anderer Schutz außen an der Sonde angebracht werden.
• Es dürfen dabei keine metallischen Verstärkungsringe am Behälter befestigt sein.
• Die Wandstärke sollte bei GFK/PP < 15 mm sein.
• Zwischen Behälterwand und Sonde darf kein Freiraum sein.
Levelflex M FMP 40 mit HART/4...20 mA
Metallblech oder Metallflansch
Silodach aus Kunststoff
oder Holz
Metallblech oder Metallflansch
max. 20 mm
Wandstärke bei GFK/PP
max 15 mm
