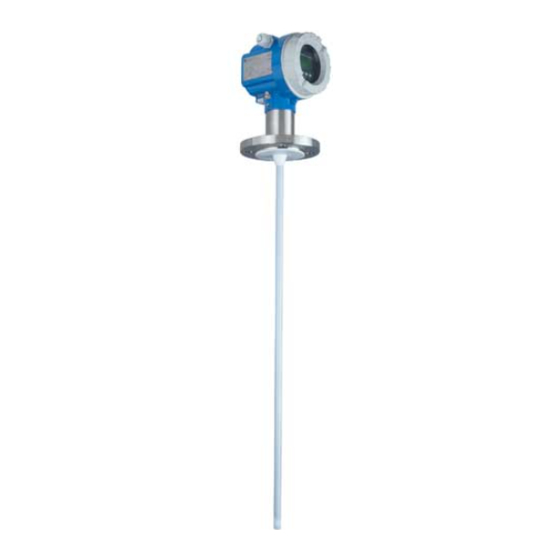

Betriebsanleitung
Levelflex M FMP41C
Geführtes Füllstand-Radar
BA00278F/00/DE/13.10
71120289
gültig ab Software-Version:
01.04.zz

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Endress+Hauser Levelflex M FMP41C

  • Seite 1 Betriebsanleitung Levelflex M FMP41C Geführtes Füllstand-Radar BA00278F/00/DE/13.10 71120289 gültig ab Software-Version: 01.04.zz...
  • Seite 2 Levelflex M FMP41C FOUNDATION Fieldbus Kurzanleitung KA189F/00/a2/03.07 Levelflex M - Kurzanleitung 52012501 Kontrast einstellen: oder Messwert Distanz/ Messwert Gruppen- auswahl Grund- Behälter Medium Messbe- Abgleich Abgleich Distanz/ Distanz Bereich Starte abgleich Eigensch. Eigensch. dingungen leer voll Messwert prüfen Ausblend. Ausblend.
  • Seite 3: Inhaltsverzeichnis

    Hüllkurve ....... 54 Grundabgleich mit Endress+Hauser Bedienprogramm ... . . 58 Inbetriebnahme mit einem FOUNDATION Fieldbus- Konfigurationsprogramm .
  • Seite 4: Sicherheitshinweise

    Sicherheitshinweise Levelflex M FMP41C FOUNDATION Fieldbus Sicherheitshinweise Bestimmungsgemäße Verwendung Der Levelflex M ist ein kompaktes Füllstandmeßgerät für die kontinuierliche Messung in Schüttgüt- tern und Flüssigkeiten, Messprinzip: geführtes Füllstand Radar / TDR: Time Domain Reflectometry. Montage, Inbetriebnahme, Bedienung Der Levelflex M ist nach dem Stand der Technik betriebssicher gebaut und berücksichtigt die ein- schlägigen Vorschriften und EG-Richtlinien.
  • Seite 5: Sicherheitszeichen Und -Symbole

    Levelflex M FMP41C FOUNDATION Fieldbus Sicherheitshinweise Sicherheitszeichen und -symbole Um sicherheitsrelevante oder alternative Vorgänge hervorzuheben, haben wir die folgenden Sicher- heitshinweise festgelegt, wobei jeder Hinweis durch ein entsprechendes Piktogramm gekennzeich- net wird. Sicherheitshinweise Warnung! Deutet auf Aktivitäten oder Vorgänge hin, die - wenn sie nicht ordnungsgemäß durchgeführt werden - zu ernsthaften Verletzungen von Personen, zu einem Sicherheitsrisiko oder zur Zerstörung...
  • Seite 6: Identifizierung

    Patents see sep. label Dat./Insp.: D01301-A Verweis auf zusätzliche sicherheitsrelevante Dokumentation L00-FMP4xxxx-18-00-00-de-001 Informationen auf dem Typenschild des Levelflex M FMP41C 2.1.2 Produktübersicht In dieser Darstellung wurden Varianten, die sich gegenseitig ausschließen, nicht gekennzeichnet. Zulassung: A Ex-freier Bereich Ex-freier Bereich, WHG...
  • Seite 7 Levelflex M FMP41C FOUNDATION Fieldbus Identifizierung Sonde: A ..mm, Seil PFA>316, 150mm, Zentrierstab, Stutzenhöhe max 150mm ..mm, Seil PFA>316, 300mm, Zentrierstab, Stutzenhöhe max 300mm C ..mm, Seil PFA>316, 450mm, Zentrierstab, Stutzenhöhe max 450mm D ..inch, Seil PFA>316, 6inch, Zentrierstab, Stutzenhöhe max 6inch ..
  • Seite 8 Identifizierung Levelflex M FMP41C FOUNDATION Fieldbus Gehäuse: A F12 Alu, besch. IP68 NEMA6P F23 316L IP68 NEMA6P C T12 Alu, besch. IP68 NEMA6P, getrennter Anschlussraum D T12 Alu, besch. IP68 NEMA6P + OVP , getrennter Anschlussraum, Sonderausführung, TSP-Nr. zu spez.
  • Seite 9: Lieferumfang

    Das Gerät ist nach dem Stand der Technik betriebsicher gebaut und geprüft und hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Das Gerät berücksichtigt die einschlägigen Normen und Vorschriften, die in der EG-Konformitätserklärung gelistet sind und erfüllt somit die gesetzlichen Anforderungen der EG-Richtlinien. Endress+Hauser bestätigt die erfolgreiche Prüfung des Gerätes mit der Anbringung des CE-Kennzeichens. Marke ®...
  • Seite 10: Montage

    Montage Levelflex M FMP41C FOUNDATION Fieldbus Montage Warenannahme, Transport, Lagerung 3.1.1 Warenannahme Überprüfen Sie, ob Verpackung oder Inhalt beschädigt sind.Überprüfen Sie die gelieferte Ware auf Vollständigkeit und vergleichen Sie den Lieferumfang mit Ihren Bestellangaben. 3.1.2 Transport zur Messstelle " Achtung! Sicherheitshinweise, Transportbedingungen für Geräte über 18 kg beachten.
  • Seite 11: Einbaubedingungen

    Levelflex M FMP41C FOUNDATION Fieldbus Montage Einbaubedingungen 3.2.1 Einbaumaße Gehäuseabmessungen 65 (2.56) 78 (3.07) max. 110 (4.33) ENDRESS+HAUSER Gehäuse F12 (Aluminium) 85 (3.35) mm (in) L00-F12xxxx-06-00-00-de-001 max. 100 (4.33) 94 (3.7) 65 (2.56) 78 (3.07) ENDRESS+HAUSER Gehäuse T12 (Aluminium) 85 (3.35)
  • Seite 12 Montage Levelflex M FMP41C FOUNDATION Fieldbus Prozessanschluss, Sondentyp Gehäuse F12 / T12 / F23 Variante “3” / “4”: abgesetzte Elektronik Einführung oben 4 x Ø 8,5 Variante “4”: abgesetzte Elektronik Einführung seitlich Ø 21,3 Ø 76 Ø 76 Ø 81 1 ½"/2"/3"...
  • Seite 13: Einbau

    Levelflex M FMP41C FOUNDATION Fieldbus Montage Einbau 3.3.1 Montagewerkzeuge Für die Montage benötigen Sie folgendes Werkzeug: • Werkzeug für die Flanschmontage • für das Drehen des Gehäuses einen Innensechskantschlüssel 4 mm. 3.3.2 Montage von Seilsonden " Achtung! Bei Gefahr von elektrostatischer Entladung des Produkts muß das Gehäuse geerdet werden, bevor das Sondenseil in das Silo hinuntergelassen wird.
  • Seite 14: Behältereinbauten

    Montage Levelflex M FMP41C FOUNDATION Fieldbus Behältereinbauten • Wählen Sie den Einbauort so, dass der Abstand zu Einbauten (5) (z. B. Grenzschal- ter, Verstrebungen) über die ganze Sonden- länge > 300 mm beträgt, auch während des Betriebs. • Sonde darf während des Betriebs innerhalb des Messbereiches keine Einbauten berühren.
  • Seite 15: Art Der Sondenmontage

    Levelflex M FMP41C FOUNDATION Fieldbus Montage Art der Sondenmontage • Beim Einbau in Kunststofftanks muss der Stutzen mindestens DN50 (2") haben. Als Prozessanschluss ist der entsprechende Flansch zu verwenden. • Für Stutzen bis 450 mm Höhe wählen Sie bei Seilsonden die Länge des Zentrierungsstabes passend zur Stutzenhöhe.
  • Seite 16: Spezielle Hinweise

    Montage Levelflex M FMP41C FOUNDATION Fieldbus 3.3.4 Spezielle Hinweise Beim Einbau in Rührwerksbehältern seitliche Belastung von Sonden beachten. Eventuell prüfen, ob nicht ein berührungsloses Verfahren, Ultraschall oder Radar besser geeignet ist, vor allem, wenn das Rührwerk große mechanische Belastungen an der Sonde erzeugt.
  • Seite 17: Schräger Einbau

    Levelflex M FMP41C FOUNDATION Fieldbus Montage 3.3.5 Hinweise zu besonderen Einbausituationen Schräger Einbau • Die Sonde soll aus mechanischen Gründen möglichst senkrecht eingebaut werden. • Bei schrägem Einbau muss die Sondenlänge abhängig vom Einbauwinkel begrenzt wer- den. – bis 1 m = 30°...
  • Seite 18: Einbau Bei Schlecht Zugänglichen Prozessanschlüssen

    Montage Levelflex M FMP41C FOUNDATION Fieldbus 3.3.6 Einbau bei schlecht zugänglichen Prozessanschlüssen Einbau mit abgesetzter Elektronik • Der Wand- und Rohrhalter ist im Lieferumfang enthalten und bereits vormontiert. • Bei Einbau beachten Sie bitte die Projektierungshinweise, → ä 13. • Gehäuse an Wand bzw. Rohr wie abgebildet montieren.
  • Seite 19: Gehäuse Drehen

    Levelflex M FMP41C FOUNDATION Fieldbus Montage 3.3.7 Gehäuse drehen Nach der Montage können Sie das Gehäuse um 350° drehen, um den Zugang zur Anzeige und zum Anschlussraum zu erleichtern. Um das Gehäuse in die gewünschte Position zu drehen, gehen Sie wie folgt vor: •...
  • Seite 20: Verdrahtung

    Verdrahtung Levelflex M FMP41C FOUNDATION Fieldbus Verdrahtung Verdrahtung auf einen Blick Verdrahtung im Gehäuse F12/F23 " Vor dem Anschluss bitte folgendes beachten: FOUNDATION Fi eldbus-Geräte sind auf dem Typenschild (1) gekennzeichnet. Die Busspannung muss dem Achtung! ENDRESS+HAUSER Made in Germany FOUNDATION Fieldbus-Standard und dem gewählten...
  • Seite 21: Verdrahtung Im Gehäuse T12

    Levelflex M FMP41C FOUNDATION Fieldbus Verdrahtung Verdrahtung im Gehäuse T12 " Vor dem Anschluss bitte folgendes beachten: FOUNDATION Fieldbus-Geräte sind auf dem Typenschild (1) gekennzeichnet. Die Versorgungsspannung muss dem Achtung! ENDRESS+HAUSER Made in Germany FOUNDATION Fieldbus Standard und dem gewählten...
  • Seite 22: Verdrahtung Mit Foundation Fieldbus Stecker

    Verdrahtung Levelflex M FMP41C FOUNDATION Fieldbus Verdrahtung mit FOUNDATION Fieldbus Stecker " Vor dem Anschluss bitte folgendes beachten: ENDRESS+HAUSER Made in Germany LEVELFLEX-M D-79689 Maulburg ● Foundation-Fieldbus-Geräte sind auf dem Typenschild (1) Order Code: Ser.-No.: IP68 / NEMA 6P gekennzeichnet. Die Versorgungsspannung muss dem...
  • Seite 23: Anschluss Messeinheit

    Levelflex M FMP41C FOUNDATION Fieldbus Verdrahtung Anschluss Messeinheit Erdanschluss Eine gute Erdung an der Erdklemme außen am Gehäuse ist notwendig, um die EMV-Festigkeit zu erreichen. Kabelverschraubung Klemmbereich Standard, Ex ia, IS Kunststoff M20x1,5 5...10 mm Ex em, Ex nA Metall M20x1,5 7...10,5 mm...
  • Seite 24: Anschlussempfehlung

    Verdrahtung Levelflex M FMP41C FOUNDATION Fieldbus Überspannungsschutz Falls das Messgerät zur Füllstandmessung brennbarer Flüssigkeiten verwendet werden soll, die einen Überspannungsschutz gemäß EN/IEC 60079-14 oder EN/IEC 60060-1 (10 kA, Puls 8/20 μs) erfordert, muss • das Messgerät mit integriertem Überspannungsschutz mit 600 V Gasableiter im T12-Gehäuse verwendet werden, siehe "Produktübersicht", →...
  • Seite 25: Bedienung

    Levelflex M FMP41C FOUNDATION Fieldbus Bedienung Bedienung Dieses Kapitel gibt einen Überblick über die verschiedenen Bedienmöglichkeiten für das Gerät. Es beschreibt die unterschiedlichen Methoden für den Parameterzugriff und nennt jeweils die Voraussetzungen für die Bedienung. Die Bedeutung der einzelnen Parameter ist nicht Inhalt dieses Kapitels. Siehe dazu: •...
  • Seite 26: Vor-Ort-Bedienung

    Bedienung Levelflex M FMP41C FOUNDATION Fieldbus 5.1.1 Vor-Ort-Bedienung Möglichkeiten der Vor-Ort-Bedienung • Anzeige- und Bedienmodul VU331 • Endress+Hauser-Bedienprogramm "FieldCare" Parameterzugriff bei Vor-Ort-Bedienung Bei Vor-Ort-Bedienung sind folgende Parameter zugänglich: • Parameter der gerätespezifischen Blöcke (Sensor Block, Diagnostic Block, Display Block) • Endress+Hauser-Serviceparameter •...
  • Seite 27: Bedienung Über Das Anzeige- Und Bedienmodul Vu331

    Levelflex M FMP41C FOUNDATION Fieldbus Bedienung Bedienung über das Anzeige- und Bedienmodul VU331 5.2.1 Flüssigkristallanzeige (LCD-Anzeige) Vierzeilig mit je 20 Zeichen. Anzeigekontrast über Tastenkombination einstellbar. Flüssigkristallanzeige Orde Orde r Code r Code Ser.- Ser.- No.: No.: Mess Meas Mess Meas...
  • Seite 28: Anzeigesymbole

    Bedienung Levelflex M FMP41C FOUNDATION Fieldbus 5.2.3 Anzeigesymbole Folgende Tabelle beschreibt die in der Flüssigkristallanzeige dargestellten Symbole: Symbol Bedeutung ALARM_SYMBOL Dieses Alarm-Symbol wird angezeigt, wenn sich das Gerät in einem Alarmzustand befindet. Wenn das Symbol blinkt handelt es sich um eine Warnung.
  • Seite 29: Das Bedienmenü

    Levelflex M FMP41C FOUNDATION Fieldbus Bedienung 5.2.5 Das Bedienmenü Allgemeiner Aufbau des Bedienmenüs Das Bedienmenü besteht aus zwei Ebenen: • Funktionsgruppen (00, 01, 03, ..., 0C, 0D): In den Funktionsgruppen erfolgt eine grobe Einteilung der einzelnen Bedienmöglichkeiten des Gerätes. Zur Verfügung stehende Funktionsgruppen sind z. B.: "Grundabgleich", "Sicherheitseinst.", "Ausgang", "Anzeige", etc.
  • Seite 30: Die Aktive Wahl Ist Durch Ein 3.) Mit O Oder S

    Bedienung Levelflex M FMP41C FOUNDATION Fieldbus Navigation im Bedienmenü ENDRESS + HAUSER – >3 s Behalter Eigen. Standard Alu-Behalter Kunststoff Beh Bypass / Rohr Koax-Sonde nahe Betonwand Auswahl und Konfiguration im Bedienmenü: 1.) Aus der Messwertdarstellung mit in die Gruppenauswahl wechseln 2.) Mit...
  • Seite 31: Bedienung Über Endress+Hauser-Bedienprogramm

    Bedienung Bedienung über Endress+Hauser-Bedienprogramm Das Bedienprogramm FieldCare ist ein auf der FDT-Technologie basierendes Anlagen-Asset- Management Tool von Endress+Hauser. Über FieldCare können Sie alle Endress+Hauser-Geräte sowie Fremdgeräte, welche den FDT-Standard unterstützen, parametrieren. Hard- und Softwareanforderungen finden Sie im Internet: www.de.endress.com È Suche: FieldCare È FieldCare È Technische Daten.
  • Seite 32: Tanklinearisierung

    Bedienung Levelflex M FMP41C FOUNDATION Fieldbus Signalanalyse durch Hüllkurve L00-FMP4xxxx-20-00-00-de-007 Tanklinearisierung L00-fmp-Ixxx-20-00-00-de-041 Endress+Hauser...
  • Seite 33: Bedienung Über Foundation Fieldbus-Konfigurations-Programm

    Levelflex M FMP41C FOUNDATION Fieldbus Bedienung Bedienung über FOUNDATION Fieldbus- Konfigurations-Programm 5.4.1 FOUNDATION Fieldbus-Konfigurationsprogramme Für die Bedienung stehen dem Benutzer spezielle, von unterschiedlichen Herstellern angebotene Konfigurationsprogramme zur Verfügung. Damit können sowohl die allgemeinen FOUNDATION Fieldbus-Funktionen als auch die gerätespezifischen Paramter konfiguriert werden.
  • Seite 34: Darstellung Von Parametern

    In einem FOUNDATION Fieldbus-Konfigurationstool können Sie zwischen zwei Arten der Parameterdarstellung wählen: • Darstellung durch Parametername Beispiele: "PAROPERATIONCODE", "PARRESET" • Darstellung durch Parameterlabel (wie auf dem Display VU331 oder im Endress+Hauser-Bedientool) Beispiele: "Freigabecode", "Rücksetzen" Bedienung über Field Communicator 375, 475 5.5.1 Anschluss Das Handbediengerät wird - ohne zusätzlichen Kommunikationswiderstand - an die...
  • Seite 35 Levelflex M FMP41C FOUNDATION Fieldbus Bedienung 5.5.4 Beispiel basic setup dsdmdm df das. asdas fa asas la. tank properties: standard Fieldbus Live Device List Number of Devices found = 1 standard Address aluminium tank plastic tank E+H_LEVELFLEX_M_XXXXXXX bypass / pipe...
  • Seite 36: Inbetriebnahme

    • "Inbetriebnahme mit Anzeige- und Bedienmodul VU331", → ä 42 • "Blockdistanz", → ä 52 • "Grundabgleich mit Endress+Hauser Bedienprogramm", → ä 58 • "Inbetriebnahme mit einem FOUNDATION Fieldbus- Konfigurationsprogramm", → ä 64 • "Inbetriebnahme mit dem Field Communicator 375, 475", → ä 68 Installations- und Funktionskontrolle Vergewissern Sie sich, dass die Einbaukontrolle und Anschlusskontrolle durchgeführt wurden,...
  • Seite 37: Verriegelung Der Parameter

    Levelflex M FMP41C FOUNDATION Fieldbus Inbetriebnahme 6.2.2 Tastenkombination (Anzeige- und Bedienmodul VU331) Verriegelung durch gleichzeitiges Drücken von S, O und F. Entriegelung Beim Versuch, einen Parameter zu editieren, erscheint L00-fmrxf0a4-20-00-00-de-001 Drücken Sie gleichzeitig S, O und F. Es erscheint die Funktion "Freigabecode" (0A4).
  • Seite 38: Rücksetzen (Reset) Des Gerätes

    Inbetriebnahme Levelflex M FMP41C FOUNDATION Fieldbus Rücksetzen (Reset) des Gerätes Wenn ein Gerät mit unbekannter Historie eingesetzt werden soll, empfiehlt es sich, die Geräteparameter vor der Inbetriebnahme auf Ihre Default-Werte zurückzusetzten. 6.3.1 Rücksetzen der FOUNDATION Fieldbus-Blockparameter Betroffene Parameter • Alle Parameter der FOUNDATION Fieldbus-Funktionsblöcke...
  • Seite 39: Rücksetzen Einer Störechoausblendung

    Levelflex M FMP41C FOUNDATION Fieldbus Inbetriebnahme 6.3.3 Rücksetzen einer Störechoausblendung Ein Rücksetzen der Störechoausblendung empfiehlt sich immer dann • wenn ein Gerät mit unbekannter Historie eingesetzt werden soll • wenn eine fehlerhafte Ausblendung aufgenommen wurde Rücksetzen der Störechoausblendung über VU331 Gehen Sie in der Funktionsgruppe "erweit.
  • Seite 40: Grundabgleich

    Inbetriebnahme Levelflex M FMP41C FOUNDATION Fieldbus Grundabgleich Flansch: Referenzpunkt der Messung E = Abgleich Leer (= Nullpunkt) LN = Sondenlänge Einstellung in 005 Einstellung in 033 F = Abgleich Voll (= Spanne) UB = obere Blockdistanz Einstellung in 006 Einstellung in 059 D = Distanz (Abstand Flansch / Füllgut)
  • Seite 41 Levelflex M FMP41C FOUNDATION Fieldbus Inbetriebnahme " Achtung! Zur erfolgreichen Inbetriebnahme ist in den meisten Anwendungen der Grundabgleich ausrei- chend. Der Levelflex ist im Werk auf die bestellte Sondenlänge vorabgeglichen, so dass in den meis- ten Fällen nur noch die Anwendungsparameter, die automatisch das Gerät an die Messbedingungen anpassen, eingegeben werden müssen.
  • Seite 42: Inbetriebnahme Mit Anzeige- Und Bedienmodul Vu331

    Inbetriebnahme Levelflex M FMP41C FOUNDATION Fieldbus Inbetriebnahme mit Anzeige- und Bedienmodul VU331 6.5.1 Messgerät einschalten Wird das Gerät erstmals eingeschaltet, erscheint in einem Abstand von 5 s auf dem Display: Softwareversion, Kommunikationsprotokoll und Sprachauswahl ⇒ ENDRESS + HAUSER Wählen Sie die Sprache (diese Anzeige erscheint beim erstmaligen Einschalten) –...
  • Seite 43 Levelflex M FMP41C FOUNDATION Fieldbus Inbetriebnahme 6.5.2 Funktionsgruppe "Grundabgleich" (00) ⇒ ENDRESS + HAUSER – Funktion "Behälter Eigen." (002) ⇒ ENDRESS + HAUSER – Mit dieser Funktion wählen Sie die Behälter Eigenschaften aus. Auswahl: • Standard • Alu-Behälter • Kunststoff Beh •...
  • Seite 44: Funktion "Medium Eigensch."

    Inbetriebnahme Levelflex M FMP41C FOUNDATION Fieldbus nahe Betonwand Die Auswahl "nahe Betonwand" berücksichtigt die Signal dämpfende Eigenschaft von Betonwänden bei Montage mit < 1 m Abstand zur Wand. Funktion "Medium Eigensch." (003) ⇒ ENDRESS + HAUSER – Mit dieser Funktion wählen Sie die Dielektrizitätskonstante aus.
  • Seite 45: Funktion "Messbedingungen"

    Levelflex M FMP41C FOUNDATION Fieldbus Inbetriebnahme Funktion "Messbedingungen" (004) ⇒ ENDRESS + HAUSER – Mit dieser Funktion passen Sie die Reaktion des Gerätes an die Füllgeschwindigkeit im Behälter an. Die Einstellung hat Einfluss auf ein intelligentes Filter. Auswahl: • Standard •...
  • Seite 46 Inbetriebnahme Levelflex M FMP41C FOUNDATION Fieldbus Funktion "Sondenlänge" (031) ⇒ ENDRESS + HAUSER – Mit dieser Funktion wählen Sie ob die Sondenlänge nach dem Werksabgleich geändert wurde. Nur dann ist eine Eingabe bzw. Korrektur der Sondenlänge notwendig. Auswahl: • nicht geändert •...
  • Seite 47: Funktion "Länge Bestimmen"

    Levelflex M FMP41C FOUNDATION Fieldbus Inbetriebnahme Funktion "Länge bestimmen" (034) ⇒ ENDRESS + HAUSER – Mit dieser Funktion kann die Sondenlänge automatisch bestimmt werden. Je nach den Einbaubedingungen kann die automatisch bestimmte Sondenlänge größer sein als die tatsächliche Sondenlänge (typisch 20...30 mm länger). Dies hat keinen Einfluss auf die Messgenauigkeit.
  • Seite 48: Funktion "Abgleich Voll"

    Inbetriebnahme Levelflex M FMP41C FOUNDATION Fieldbus Funktion "Abgleich voll" (006) ⇒ ENDRESS + HAUSER – Mit dieser Funktion geben Sie den Abstand vom minimalen Füllstand bis zum maximalen Füllstand (= Spanne) ein. 100% F = Abgleich Voll (= Spanne) F max = E – obere Blockdistanz...
  • Seite 49 Levelflex M FMP41C FOUNDATION Fieldbus Inbetriebnahme Funktion "Distanz prüfen" (051) ENDRESS + HAUSER ⇒ – Mit dieser Funktion wird die Ausblendung von Störechos eingeleitet. Dazu muss die gemessene Distanz mit dem tatsächlichen Abstand der Füllgutoberfläche verglichen werden. Es gibt folgende Auswahlmöglichkeiten:...
  • Seite 50: Funktion "Bereich Ausblenden"

    Inbetriebnahme Levelflex M FMP41C FOUNDATION Fieldbus manuell Eine Ausblendung ist auch durch manuelle Eingabe des auszublendenden Bereichs möglich. Diese Eingabe erfolgt in der Funktion "Bereich Ausblenden" (052). " Achtung! Der Bereich der Ausblendung muss 0,3 m vor dem Echo des tatsächlichen Füllstandes enden.
  • Seite 51: Rücksprung Zur Gruppenauswahl

    Levelflex M FMP41C FOUNDATION Fieldbus Inbetriebnahme Funktion "Distanz/Messwert" (008) ⇒ ENDRESS + HAUSER – Es wird noch einmal die gemessene Distanz vom Referenzpunkt zur Füllgutoberfläche und der mit Hilfe des Leer-Abgleichs berechnete Messwert angezeigt. Überprüfen Sie ob die Werte dem tatsächlichen Messwert bzw.
  • Seite 52: Blockdistanz

    Inbetriebnahme Levelflex M FMP41C FOUNDATION Fieldbus Blockdistanz Funktion "Blockd. Oben" (059) ENDRESS + HAUSER ⇒ – Die obere Blockdistanz ist für Stabsonden, sowie für Seilsonden bis 8 m Länge werkseitig auf 0,2 m eingestellt. Bei Seilsonden mit Längen über 8 m, sind als obere Blockdistanz 2,5 % der Sondenlänge eingestellt.
  • Seite 53 Levelflex M FMP41C FOUNDATION Fieldbus Inbetriebnahme Im Bereich des unteren Sondenendes ertgibt sich davon abweichend folgende Messabweichung: Stabsonde und Koaxsonde Seilsonde DK = 2 DK > 7 DK > 7 Abstand vom Sondenende [mm] Abstand vom Sondenende [mm] L00-FMP4xxxx-05-00-00-en-001 L00-FMP4xxxx-05-00-00-en-002 Hinweis! Bei Einbau in hohe Stutzen, bitte die Blockdistanz in der Funktionsgruppe "erweit.
  • Seite 54: Hüllkurve

    Inbetriebnahme Levelflex M FMP41C FOUNDATION Fieldbus Hüllkurve Nach dem Grundabgleich empfiehlt sich eine Beurteilung der Messung mit Hilfe der Küllkurve (Funktionsgruppe "Hüllkurve" (0E)). 6.7.1 Funktion "Darstellungsart" (0E1) Hier kann ausgewählt werden, welche Informationen auf dem Display angezeigt werden: • nur die Hüllkurve •...
  • Seite 55: Funktion "Hüllkurvendarstellung" (0E3)

    Levelflex M FMP41C FOUNDATION Fieldbus Inbetriebnahme 6.7.3 Funktion "Hüllkurvendarstellung" (0E3) Qualtität des Markierung des Vollabgleich ausgewerteten Echos Leerabgleich ausgewerteten Echos Hüllkurve Anfangswert Distanz des Endwert der Darstellung der Darstellung ausgewerteten Echos Sondenlänge Vollabgleich Füllstandecho Leerabgleich Ausblendung (Leerkurve) Leerabgleich Füllstandecho Differenzkurve Sondenlänge...
  • Seite 56: Ausblendung (Leerkurve) Und Differenzkurve

    Inbetriebnahme Levelflex M FMP41C FOUNDATION Fieldbus 6.7.5 Ausblendung (Leerkurve) und Differenzkurve Um Störsignale zu unterdrücken, wir im Levelflex nicht direkt die Hüllkurve ausgewertet. Von ihr wird zunächst die Ausblendung (Leerkurve) abgezogen. Füllstandechos werden in der resultierenden Differenzkurve gesucht. Differenzkurve = Hüllkurve - Ausblendung (Leerkurve) Die Ausblendung (Leerkurve) soll ein möglichst gutes Abbild der Sonde und des leeren Tankes bzw.
  • Seite 57: Beenden Der Navigation

    Levelflex M FMP41C FOUNDATION Fieldbus Inbetriebnahme Move-Modus Drücken Sie anschließend , um in den Move-Modus zu gelangen. Es wird oder angezeigt. Sie haben jetzt folgende Möglichkeiten: • verschiebt die Kurve nach rechts. • verschiebt die Kurve nach links. L00-FMPxxxxx-07-00-00-xx-002 Vertical-Zoom-Modus Drücken Sie nochmal...
  • Seite 58: Grundabgleich Mit Endress+Hauser Bedienprogramm

    Inbetriebnahme Levelflex M FMP41C FOUNDATION Fieldbus Grundabgleich mit Endress+Hauser Bedienprogramm Um den Grundabgleich mit dem Bedienprogramm durchzuführen gehen Sie wie folgt vor: • Bedienprogramm auf dem PC starten und Verbindung aufbauen. • Funktionsgruppe "Grundabgleich" im Navigationsfenster wählen. Auf dem Bildschirm erscheint folgende Darstellung: Grundabgleich Schritt 1/6: •...
  • Seite 59 Levelflex M FMP41C FOUNDATION Fieldbus Inbetriebnahme Grundabgleich Schritt 2/6: • Eingabe der Anwendungsparameter (siehe Kapitel Grundabgleich mit "VU331"): – Behältereigenschaften – Mediumeigenschaften – Messbedingungen l00-fmp4xxxx-20-00-00-de-002 Grundabgleich Schritt 3/6: • Eingabe der Anwendungsparameter (siehe Kapitel Grundabgleich mit "VU331"): – Sondenende l00-fmp4xxxx-20-00-00-de-003...
  • Seite 60 Inbetriebnahme Levelflex M FMP41C FOUNDATION Fieldbus Grundabgleich Schritt 4/6: • Eingabe der Anwendungsparameter (siehe Kapitel Grundabgleich mit "VU331"): – Sondenlänge – Sonde – Sondenlänge – Länge bestimmen l00-fmp4xxxx-20-00-00-de-004 Grundabgleich Schritt 5/6: • Eingabe der Anwendungsparameter (siehe Kapitel Grundabgleich mit "VU331"): –...
  • Seite 61 Levelflex M FMP41C FOUNDATION Fieldbus Inbetriebnahme Grundabgleich Schritt 6/6: • Mit diesem Schritt erfolgt die Störechoausblendung • Die gemessene Distanz und der aktuelle Messwert werden immer in der Kopfzeile angezeigt l00-fmp4xxxx-20-00-00-de-006.gif 6.8.1 Signalanalyse durch Hüllkurve Nach dem Grundabgleich empfiehlt sich eine Beurteilung der Messung mit Hilfe der Hüllkurve.
  • Seite 62: Beurteilung Der Messung Mit Hilfe Der Hüllkurve

    Inbetriebnahme Levelflex M FMP41C FOUNDATION Fieldbus Beurteilung der Messung mit Hilfe der Hüllkurve Typische Kurvenformen: Die nachfolgenden Beispiele zeigen typische Kurvenformen einer Seil- bzw. Stabsonde bei leerem Behälter. Bei allen Sondentypen ist negatives Sondenendsignal ersichtlich. Bei Seilsonden verur- sacht das Endgewicht zusätzlich ein vorgelagertes positives Echo (siehe Abbildung Seilsonde).
  • Seite 63: Benutzerspezifische Anwendungen (Bedienung)

    Levelflex M FMP41C FOUNDATION Fieldbus Inbetriebnahme Bewertung der Messung: • Die Ausblendung muß dem Verlauf der Hüllkurve (bei Stabsonden bis ca. 5 cm und bei Seilson- den bis ca. 25 cm vor das Sondenende) bei leerem Tank entsprechen. • Amplituden in der Differenzkurve sollten bei leerem Behälter auf einem Niveau von 0 mV und innerhalb der Messspanne liegen, die durch die sondenspezifischen Blockdistanzen vorgegeben ist.
  • Seite 64: Inbetriebnahme Mit Einem Foundation Fieldbus-Konfigurationsprogramm

    Inbetriebnahme Levelflex M FMP41C FOUNDATION Fieldbus Inbetriebnahme mit einem FOUNDATION Fieldbus- Konfigurationsprogramm Hinweis! Für die Inbetriebnahme mit einem FOUNDAATION Fieldbus-Konfigurationsprogramm müssen Sie die Geräteerkennung (INSTRUMENT_ID) kennen. Instrument_ID = 452B481012-XXXXXXXX wobei: 452B48 ID-Code für Endress+Hauser 1012 ID-Code für Levelflex M XXXXXXXX Seriennummer des Gerätes, wie sie auf dem Typenschild angebracht ist.
  • Seite 65: Parametrierung Des Sensor-Blocks (Start Index 2000)

    Levelflex M FMP41C FOUNDATION Fieldbus Inbetriebnahme 6.9.2 Parametrierung des Resource-Blocks (Start-Index 400) Geben Sie die gewünscht Blockbezeichnung ein (optional) Werkseinstellung: RESOURCE_XXXXXXXX Öffnen Sie den Resource Block Bei Auslieferung ist der Hardware-Schreibschutz deaktiviert, so dass auf die Schreibparameter über FOUNDATION Fieldbus zugegriffen werden kann. Kontrollieren Sie diesen Zustand über den Parameter WRITE_LOCK: –...
  • Seite 66 Messsignals anahnd der Hüllkurvendarstellung zu prüfen. Dies können Sie auf zwei Arten tun: – über das Anzeige- und Bedienmodul VU331 (→ ä 27) – über ein Endress+Hauser-Bedienprogramm (→ ä 31) Im FOUNDATION Fieldbus-Konfigurationstool können Sie zwischen zwei Arten der Parameterdarstellung wählen: - Parameternamen (z. B. "PARTANKSHAPE") - Labeltexte (z.
  • Seite 67: Parametrierung Der Analog-Input-Blöcke

    Levelflex M FMP41C FOUNDATION Fieldbus Inbetriebnahme 6.9.4 Parametrierung der Analog-Input-Blöcke Levelflex M verfügt über zwei Analog-Input-Blöcke, die wahlweise verschiedenen Messwerten zugeordnet werden können. Die folgenden Beschreibungen gilt exemplarisch für Analog-Input- Block 1 (Startindex 500) Geben Sie die gewünschte Blockbezeichnung ein (optional) Werkseinstellung: ANALOG_INPUT_1_XXXXXXXX Öffnen Sie den Analog-Input-Funktionsblock.
  • Seite 68: Verschaltung Der Funktionsblöcke

    Inbetriebnahme Levelflex M FMP41C FOUNDATION Fieldbus Neben den eigentlichen Grenzwerten muss auch das Verhalten bei einer Grenzwertüberschreitung durch die Alarmprioritäten festgelegt werden (Parameter HI_HI_PRI, HI_PRI, LO_PRI, LO_LO_PRI). Eine Protokollierung an das Feldbus-Hostsystem erfolgt nur bei einer Alarmpriorität größer 2. Für Einzelheiten, → ä 100.
  • Seite 69: Wartung

    Das Endress+Hauser Reparaturkonzept sieht vor, dass die Messgeräte modular aufgebaut sind und Reparaturen durch den Kunden durchgeführt werden können ("Ersatzteile", → ä 78). Für weitere Informationen über Service und Ersatzteile wenden Sie sich bitte an den Endress+Hauser Service. Reparatur von Ex-zertifizierten Geräten Bei Reparaturen von Ex-zertifizierten Geräten ist zusätzlich folgendes zu beachten:...
  • Seite 70: Zubehör

    Zubehör Levelflex M FMP41C FOUNDATION Fieldbus Zubehör Für den Levelflex M sind verschiedene Zubehörteile lieferbar, die bei Endress+Hauser separat bestellt werden können. Wetterschutzhaube Für die Außenmontage steht eine Wetterschutzhaube aus Edelstahl (Bestell-Nr.: 543199-0001) zur Verfügung. Die Lieferung beinhaltet Schutzhaube und Spannschelle.
  • Seite 71: Abgesetzte Anzeige Und Bedienung Fhx40

    Levelflex M FMP41C FOUNDATION Fieldbus Zubehör Abgesetzte Anzeige und Bedienung FHX40 Wandmontage Rohrmontage (ohne Montagebügel) (Montagebügel und -platte optional mitgeliefert, s. Produktstruktur) Separatgehäuse FHX40 (IP 65) Micropilot M (4.8) Levelflex M Prosonic M O rd O rd C od C od...
  • Seite 72: Zentrierscheibe

    Bestell-Nr. 71069065 Commubox FXA291 Die Commubox FXA291 verbindet Endress+Hauser Feldgeräte mit CDI-Schnittstelle (= Endress+Hauser Common Data Interface) und der USB-Schnittstelle eines Computers oder Laptops. Für Einzelheiten siehe TI00405C/07/DE. Hinweis! Für das Gerät benötigen Sie außerdem das Zubehörteil "ToF Adapter FXA291".
  • Seite 73: Störungsbehebung

    Levelflex M FMP41C FOUNDATION Fieldbus Störungsbehebung Störungsbehebung Fehlersuchanleitung Levelflex M - Fehlersuche Spannung überprüfen nicht ok. Gerät reagiert und mit Angabe auf Richtige Spannung Gerät funktioniert? fertig dem Typenschild nicht anlegen vergleichen. nein Polarität der angelegten nicht ok. Polarität berichtigen Spannung prüfen.
  • Seite 74: Systemfehlermeldungen

    Störungsbehebung Levelflex M FMP41C FOUNDATION Fieldbus Systemfehlermeldungen Code Fehlerbeschreibung Ursache Abhilfe A102 Prüfsummenfehler Gerät wurde ausgeschaltet bevor die Reset Totalreset & Neuabgl. Daten gespeichert wurden EMV Probleme vermeiden erfordl. EMV Problem Falls Alarm nach Reset noch EEPROM defekt ansteht, Elektronik tauschen...
  • Seite 75 Levelflex M FMP41C FOUNDATION Fieldbus Störungsbehebung Code Fehlerbeschreibung Ursache Abhilfe A251 Durchführung Kontakt in der Prozessdurchführung Prozessdurchführung austauschen. unterbrochen A261 HF-Kabel defekt HF-Kabel defekt oder HF-Stecker gelöst HF-Stecker überprüfen, gegebenenfalls defektes Kabel tauschen W275 Offset zu hoch Temperatur an der Elektronik zu hoch Temperatur prüfen, gegebenenfalls...
  • Seite 76: Anwendungsfehler

    Störungsbehebung Levelflex M FMP41C FOUNDATION Fieldbus Anwendungsfehler Fehler Ausgang mögliche Ursache Beseitigung Es steht eine War- je nach Konfigurierung siehe Tabelle 1. siehe Tabelle Fehlermeldungen (→ ä 74) nung oder ein Fehlermeldungen (→ ä 74) Alarm an → Messwert (00) ist gemessene Distanz 1.
  • Seite 77 Levelflex M FMP41C FOUNDATION Fieldbus Störungsbehebung Fehler Ausgang mögliche Ursache Beseitigung Gerät zeigt bei lee- Falsche Sondenlänge 1. Automatische Sondenlängenbe- rem Tank Füll- stimmung bei leerem Tank stand an! 100% durchführen. 2. Map über gesamte Sonde bei lee- rem Tank durchführen (Sonde frei!).
  • Seite 78: Ersatzteile

    Störungsbehebung Levelflex M FMP41C FOUNDATION Fieldbus Ersatzteile Welche Ersatzteile für Ihr Messgerät erhältlich sind, ersehen Sie auf der Internetseite "www.endress.com". Gehen Sie dazu wie folgt vor: Seite "www.endress.com" anwählen, dann Land auswählen. Auf "Messgeräte" klicken Produktnamen im Eingabefeld "Produktnamen" eingeben Messgerät auswählen.
  • Seite 79: Rücksendung

    • Legen Sie dem Gerät in jedem Fall eine vollständig ausgefüllte "Erklärung zur Kontamination" bei (eine Kopiervorlage der "Erklärung zur Kontamination" befindet sich am Schluss dieser Betriebsanleitung). Nur dann ist es Endress+Hauser möglich, ein zurückgesandtes Gerät zu prü- fen oder zu reparieren.
  • Seite 80: Softwarehistorie

    07.2007 01.04.02 "Echo" und "Linearisierung" verbessert ---- ---- 10.2008 01.04.04 Funktion "LAS" verbessert BA278F/00/de/03.09 ---- 71074804 BA278F/00/de/08.09 71102350 BA00278F/00/DE/13.10 71120289 Kontaktadressen von Endress+Hauser Kontaktadressen finden Sie auf unserer Homepage: www.endress.com/worldwide. Bei Fragen wenden Sie sich bitte an ihre Endress+Hauser Niederlassung. Endress+Hauser...
  • Seite 81: Technische Daten

    Levelflex M FMP41C FOUNDATION Fieldbus Technische Daten Technische Daten 10.1 Weitere technische Daten 10.1.1 Eingangskenngrößen Die Messgröße ist der Abstand zwischen dem Referenzpunkt (siehe Abb.,→ ä 12) und der Füllgu- Messgröße toberfläche. Unter Berücksichtigung der eingegebenen Leerdistanz "E" (siehe Abb., → ä 40) wird der Füllstand rechnerisch ermittelt.Wahlweise kann der Füllstand mittels einer Linearisierung...
  • Seite 82: Link-Einstellung

    Technische Daten Levelflex M FMP41C FOUNDATION Fieldbus Daten zur FOUNDATION Grundlegende Daten Fieldbus-Schnittstelle Device Type 1012 (hex) Device Revision 04 (hex) DD Revision 02 (hex) CFF Revision 02 (hex) ITK Version 4.61 ITK-Certification Driver-No. www.endress.com / www.fieldbus.org Link-Master-fähig (LAS) Link Master / Basic Device wählbar ja; Werkseinstellung: Basic Device...
  • Seite 83: Funktionsblöcke

    Levelflex M FMP41C FOUNDATION Fieldbus Technische Daten Funktionsblöcke Block Inhalt Ausführungszeit Funktionalität Resource Block Dieser Block beinhaltet alle Daten, die das Gerät eindeu- erweitert tig identifizieren; entspricht einem elektronischen Typen- schild des Gerätes. Analog Input Dieser Block erhält die vom Sensor-Block bereitgestellten...
  • Seite 84 Technische Daten Levelflex M FMP41C FOUNDATION Fieldbus 10.1.3 Hilfsenergie Anschlussklemme Adernquerschnitt: 0,5 ... 2,5 mm Kabeleinführung • Kabelverschraubung: M20x1,5 (bei Ex d nur Kabeleinführung) • Kabeleinführung: G½ oder ½NPT • FOUNDATION Fieldbus 7/8"-Stecker Versorgungsspannung Alle folgenden Spannungen sind Klemmenspannungen direkt am Gerät:...
  • Seite 85: Messgenauigkeit

    Levelflex M FMP41C FOUNDATION Fieldbus Technische Daten 10.1.4 Messgenauigkeit Referenzbedingungen • Temperatur = +20 °C ±5 °C • Druck = 1013 mbar abs. ±20 mbar • Luftfeuchte = 65 % ±20 % • Reflexionsfaktor ≥ 0,8 (Wasseroberfläche bei Koaxsonde, Metallplatte bei Stab- und Seilsonde mit min.
  • Seite 86: Einsatzbedingungen: Umgebung

    Technische Daten Levelflex M FMP41C FOUNDATION Fieldbus 10.1.5 Einsatzbedingungen: Umgebung Umgebungstemperatur Umgebungstemperatur an der Elektronik: -40 °C...+80 °C. Bei T < -20 °C und T > +60 °C ist die Funktionalität der LCD-Anzeige eingeschränkt. Bei Betrieb im Freien mit starker Sonnenein- strahlung sollte eine Wetterschutzhaube vorgesehen werden.
  • Seite 87: Dielektrizitätszahl

    -40° C +200° C Hier gemessen Für FMP41C mit Endress+Hauser Adapter 43 mm: 0 °C...+150 °C. Seitenbelastbarkeit der Stabsonde: 30 Nm Prozessdruckgrenze Der angegebene Bereich kann durch die Auswahl des Prozessanschlusses reduziert werden. Der Nenndruck (PN), der auf den Flanschen angegeben ist, bezieht sich auf eine Bezugstemperatur von 20 °C, für ASME-Flansche 100 °F.
  • Seite 88: Konstruktiver Aufbau

    Technische Daten Levelflex M FMP41C FOUNDATION Fieldbus 10.1.7 Konstruktiver Aufbau Werkstoffe Siehe TI00386F/00/DE, Kapitel "Werkstoffe (nicht prozessberührt)" und "Werkstoffe (prozessbe- rührt)". Sondenlängentoleranzen Stabsonden Seilsonden über zulässige Toleranz - 10 - 20 - 30 - 10 - 20 - 30 - 40...
  • Seite 89: Ex-Zulassung

    CE-Zeichen Das Messsystem erfüllt die gesetzlichen Anforderungen der anwendbaren EG-Richtlinien. Diese sind zusammen mit den angewandten Normen in der entsprechenden EG-Konformitätserklärung aufgeführt. Endress+Hauser bestätigt die erfolgreiche Prüfung des Gerätes mit der Anbringung des CE-Zeichens. Ex-Zulassung Die Geräte werden zum Einsatz in explosionsgefährdeten Bereichen zertifiziert. Die zu beachten- den Sicherheitshinweise werden beigefügt und auf dem Typenschild referenziert:...
  • Seite 90 Die spaltfreien Verbindungen lassen sich mit den branchenüblichen Reinigungsmethoden rückstandslos reinigen. Viele Varianten des Levelflex M erfüllen die Anforderungen des 3A-Sanitary Standard Nr. 74. Endress+Hauser bestätigt dies mit der Anbringung des 3A-Symbols. WHG. Siehe "Produktübersicht", → ä 6 (siehe ZE00256F/00/DE). Überfüllsicherung Telekommunikation Erfüllt "Part 15"...
  • Seite 91: Ergänzende Dokumentation

    Levelflex M FMP41C FOUNDATION Fieldbus Technische Daten 10.1.9 Ergänzende Dokumentation Ergänzende Dokumentation Diese ergänzende Dokumentation finden Sie auf unseren Produktseiten unter www.endress.com. • Technische Information (TI00386F/00/DE) • Zertifikat "Allgemeine bauaufsichtliche Zulassung" (ZE00256F/00/DE) • Kurzanleitung (KA01043F/00/DE) Endress+Hauser...
  • Seite 92: Anhang

    Anhang Levelflex M FMP41C FOUNDATION Fieldbus Anhang 11.1 Bedienmenü FOUNDATION Fieldbus Grundabgleich Behälter Eigen. Medium Eigensch. Messbedingungen Abgleich leer Sondenende 030 … Länge bestim Standard unbekannt Standard siehe Funktionsgruppe “Längenabgleich 03” Wert eingeben Alu-Behälter DK: 1,4 … 1,6 schnelle Ände Kuststoff-Beh.
  • Seite 93 Levelflex M FMP41C FOUNDATION Fieldbus Anhang Abgleich voll Distanz/Messwert Distanz prüfen Bereich Ausblend. Starte Ausblend. Distanz/Messwert Wert eingeben Distanz = ok Eingabe des Es wird angezeigt: Dist. zu klein Ausbl. bereiches - D und L Es wird angezeigt: manuell - D und L...
  • Seite 94: Funktionsbeschreibung

    Anhang Levelflex M FMP41C FOUNDATION Fieldbus 11.2 Funktionsbeschreibung Hinweis! Eine ausführliche Beschreibung der Funktionsgruppen, Funktionen und Parameter finden Sie in der Dokumentation BA00245F/00/DE "Beschreibung der Gerätefunktionen" auf der mitgelieferten CD-ROM. 11.3 Blockmodell des Levelflex M Der Levelflex M enthält folgende Blöcke: •...
  • Seite 95: Resource Block

    Levelflex M FMP41C FOUNDATION Fieldbus Anhang 11.4 Resource Block Der Resource Block enthält die Parameter, die die physikalischen Resourcen des Geräts beschreiben. Er hat keinen Ein- und Ausgang. 11.4.1 Bedienung Der Resource Block wird durch Mausklick auf die Zeile "Resource" geöffnet.
  • Seite 96: Sensor Block

    Anhang Levelflex M FMP41C FOUNDATION Fieldbus 11.5 Sensor Block Der Sensor Block enthält die Parameter, die für den Abgleich des Geräts erforderlich sind. Diese Parameter können auch über das Anzeigemodul VU331 ausgelesen und editiert werden. Der Abgleich des Gerätes ist in Kapitel 6 beschrieben.
  • Seite 97: Systemparameter

    Levelflex M FMP41C FOUNDATION Fieldbus Anhang 11.5.5 Methoden Die FOUNDATION-Fieldbus-Spezifikation sieht den Einsatz sogenannter Methoden zur Vereinfachung der Gerätebedienung vor. Eine Methode ist eine Abfolge interaktiver Schritte, die der Reihenfolge nach auszuführen sind, um bestimmte Gerätefunktionen zu parametrisieren. Für den Levelflex M gibt es die folgenden Methoden: •...
  • Seite 98 Anhang Levelflex M FMP41C FOUNDATION Fieldbus Parameter Position rel. Variable Name Size Type Access Storage Changeable Indicator Index [bytes] Class in Mode Reset Selbsthalt PARACKNOWLEDGEALARM Unsigned8 dynamic Auto, OOS Sondenbruch Erk. PARBROKENPROBEDETECTION Unsigned8 static Füllst./Restvol. PARLEVELULLAGEMODE Unsigned8 static Linearisierung PARLINEARISATION...
  • Seite 99: Diagnostic Block

    Levelflex M FMP41C FOUNDATION Fieldbus Anhang 11.6 Diagnostic Block 11.6.1 Bedienung Der Diagnostic Block enthält die Fehlermeludngen des Gerätes. Diese Parameter können auch über das Anzeigemodul VU331 ausgelesen und editiert werden. Der Diagnostic Block wird durch Mausklick auf die Zeile "Diagnostic" geöffnet. Änderungen der Parameter mittels des Tools werden offline vorgenommen, das Gerät kann dabei in Betrieb bleiben.
  • Seite 100: Display Block

    Anhang Levelflex M FMP41C FOUNDATION Fieldbus 11.7 Display Block 11.7.1 Bedienung Der Display Block enthält die Parameter für die Einstellung des Anzeigemoduls VU331 (in der abgesetzten Anzeige und Bedienung FHX40). Diese Parameter können auch über das Anzeigemodul VU331 ausgelesen und editiert werden.
  • Seite 101: Analog-Input Block

    Levelflex M FMP41C FOUNDATION Fieldbus Anhang 11.8 Analog-Input Block Der Analog-Input-Block verarbeitet das Ausgangssignal des Sensor Blocks und gibt es an die SPS oder andere Funktionsblöcke weiter. L00-FMR2xxxx-05-00-00-de-008 11.8.1 Bedienung Der Analog-Input-Block wird durch Mausklick auf die Zeile "Analog_Input" geöffnet.
  • Seite 102: Skalierungsparameter

    Anhang Levelflex M FMP41C FOUNDATION Fieldbus 11.8.3 Ausgangswerte Parameter Beschreibung Entweder der primäre bzw. sekundäre Ausgangswert des Sensor Blocks oder ein damit verbundener Wert. Umfasst Wert und Status. Primärwertausgabe als Ergebnis der Ausführung des Analog Input Blocks. Umfasst Wert und Zustand.
  • Seite 103: Parameter Zur Steuerung Des Ausgangsverhaltens

    Levelflex M FMP41C FOUNDATION Fieldbus Anhang 11.8.5 Parameter zur Steuerung des Ausgangsverhaltens Parameter Beschreibung LOW_CUT Für Füllstandmessung nicht relevant! Legt einen Schwellenwert für die Quadratwurzelliniearisierung fest, unterhalb dessen der Ausgangswert Null gesetzt wird. PV_FTIME Legt die Zeitkonstante für die Dämpfung des Ausgangswertes fest.
  • Seite 104: Checkliste Für Die Inbetriebnahme

    Anhang Levelflex M FMP41C FOUNDATION Fieldbus 11.8.9 Simulation Der Parameter SIMULATE ermöglicht eine Simulation des Ausgangwerts des Sensor Blocks, sofern die Simulation auch am DIP-Schalter des Geräts aktiviert wurde. Die Simulation muss aktiviert sein, ferner müssen der Wert und/oder Zustand eingegeben sein, und der Block muss im Modus AUTO stehen.
  • Seite 105: 11.10 Start-Index-Liste

    Levelflex M FMP41C FOUNDATION Fieldbus Anhang 11.10 Start-Index-Liste Die folgende Liste gibt die Start-Indizes der jeweiligen Blöcke und Objekte an: Objekt Start Index Object Dictionary Objekt Start Index Resource Block Analog Input 1 Function Block Analog Input 2 Function Block...
  • Seite 106: 11.11 Patente

    Anhang Levelflex M FMP41C FOUNDATION Fieldbus 11.11 Patente Dieses Produkt ist durch mindestens eines der unten aufgeführten Patente geschützt. Weitere Patente sind in Vorbereitung. • US 5,661,251 i EP 0 780 664 • US 5,827,985 i EP 0 780 664 •...
  • Seite 107 Levelflex M FMP41C FOUNDATION Fieldbus Anhang Endress+Hauser...
  • Seite 108 Anhang Levelflex M FMP41C FOUNDATION Fieldbus Endress+Hauser...
  • Seite 109: Stichwortverzeichnis

    Levelflex M FMP41C FOUNDATION Fieldbus Stichwortverzeichnis Stichwortverzeichnis Reparatur von Ex-zertifizierten Geräten ....69 Rücksendung........79 Abgleich leer .
  • Seite 110 Levelflex M FMP41C FOUNDATION Fieldbus Stichwortverzeichnis Endress+Hauser...
  • Seite 111: Erklärung Zur Kontamination Und Reinigung

    Erklärung zur Kontamination und Reinigung Please reference the Return Authorization Number (RA#), obtained from Endress+Hauser, on all paperwork and mark the RA# clearly on the outside of the box. If this procedure is not followed, it may result in the refusal of the package at our facility.
  • Seite 112 www.endress.com/worldwide BA00278F/00/DE/13.10 71120289 CCS/FM+SGML 6.0/ProMoDo 71120289...

Diese Anleitung auch für:

Levelflex m fmp43

Inhaltsverzeichnis
