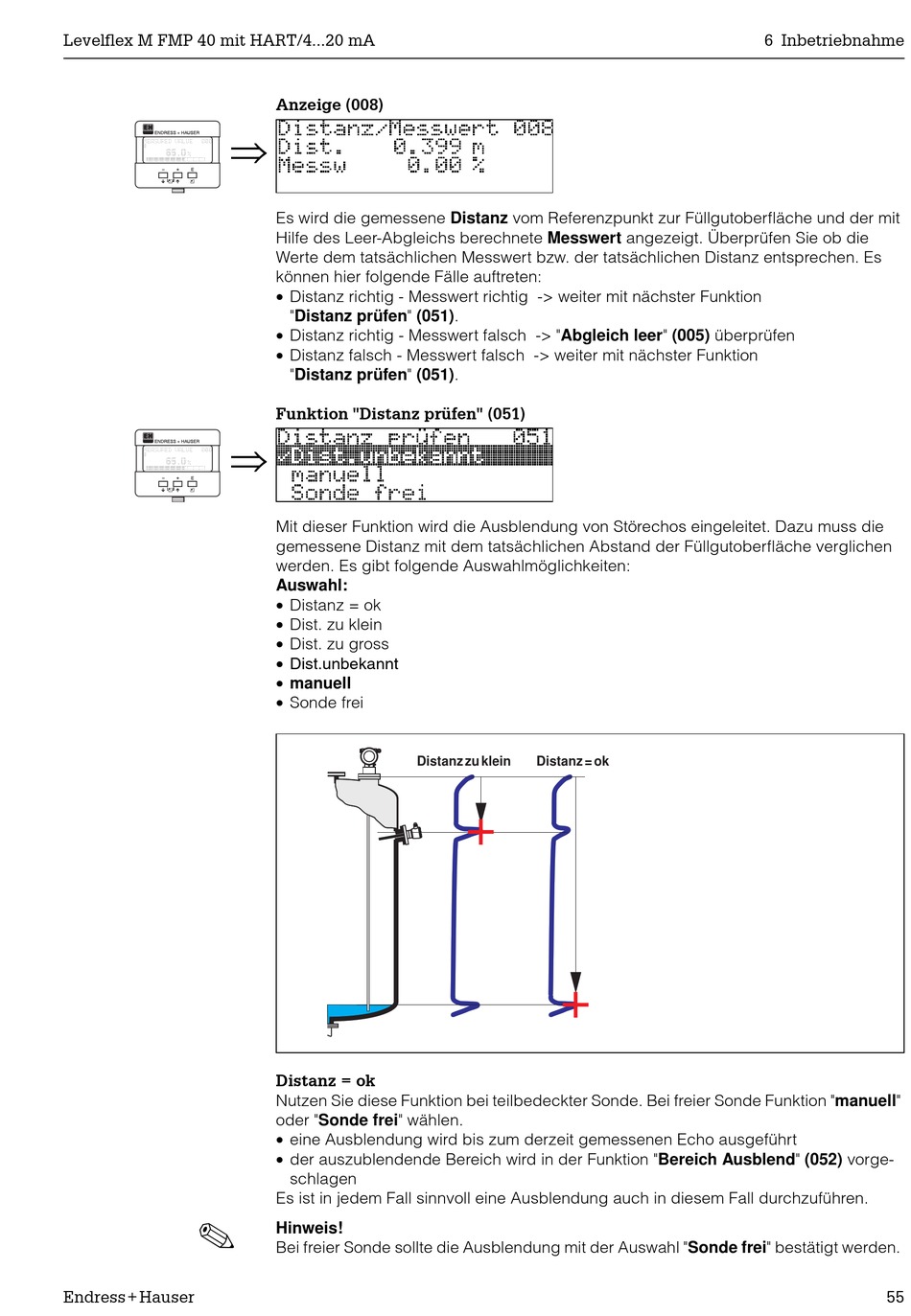

Endress+Hauser levelflex M FMP 40 Betriebsanleitung Seite 55

Levelflex M FMP 40 mit HART/4...20 mA
⇒
⇒
!
Endress+Hauser
Anzeige (008)
Es wird die gemessene Distanz vom Referenzpunkt zur Füllgutoberfläche und der mit
Hilfe des Leer-Abgleichs berechnete Messwert angezeigt. Überprüfen Sie ob die
Werte dem tatsächlichen Messwert bzw. der tatsächlichen Distanz entsprechen. Es
können hier folgende Fälle auftreten:
• Distanz richtig - Messwert richtig -> weiter mit nächster Funktion
"Distanz prüfen" (051).
• Distanz richtig - Messwert falsch -> "Abgleich leer" (005) überprüfen
• Distanz falsch - Messwert falsch -> weiter mit nächster Funktion
"Distanz prüfen" (051).
Funktion "Distanz prüfen" (051)
Mit dieser Funktion wird die Ausblendung von Störechos eingeleitet. Dazu muss die
gemessene Distanz mit dem tatsächlichen Abstand der Füllgutoberfläche verglichen
werden. Es gibt folgende Auswahlmöglichkeiten:
Auswahl:
• Distanz = ok
• Dist. zu klein
• Dist. zu gross
• Dist.unbekannt
• manuell
• Sonde frei
Distanz zu klein
Distanz = ok
Nutzen Sie diese Funktion bei teilbedeckter Sonde. Bei freier Sonde Funktion "manuell"
oder "Sonde frei" wählen.
• eine Ausblendung wird bis zum derzeit gemessenen Echo ausgeführt
• der auszublendende Bereich wird in der Funktion "Bereich Ausblend" (052) vorge-
schlagen
Es ist in jedem Fall sinnvoll eine Ausblendung auch in diesem Fall durchzuführen.
Hinweis!
Bei freier Sonde sollte die Ausblendung mit der Auswahl "Sonde frei" bestätigt werden.
Distanz = ok
+
+
6 Inbetriebnahme
