3.4.2 Einbauhinweise für Füllstandmessungen
in Schüttgütern und Flüssigkeiten
Die folgenden Einbauhinweise gelten für Seil- und Stabsonden für die Messung in
Schüttgütern und Flüssigkeiten.
Koaxsonden eignen sich ausschliesslich zur Messung in Flüssigkeiten. Sie arbeiten
praktisch unabhängig von allen Einbaubedingungen und können deshalb beliebig ein-
gebaut werden.
• Temperaturbedingungen müssen eingehalten werden (siehe Seite 81).
Einbauort

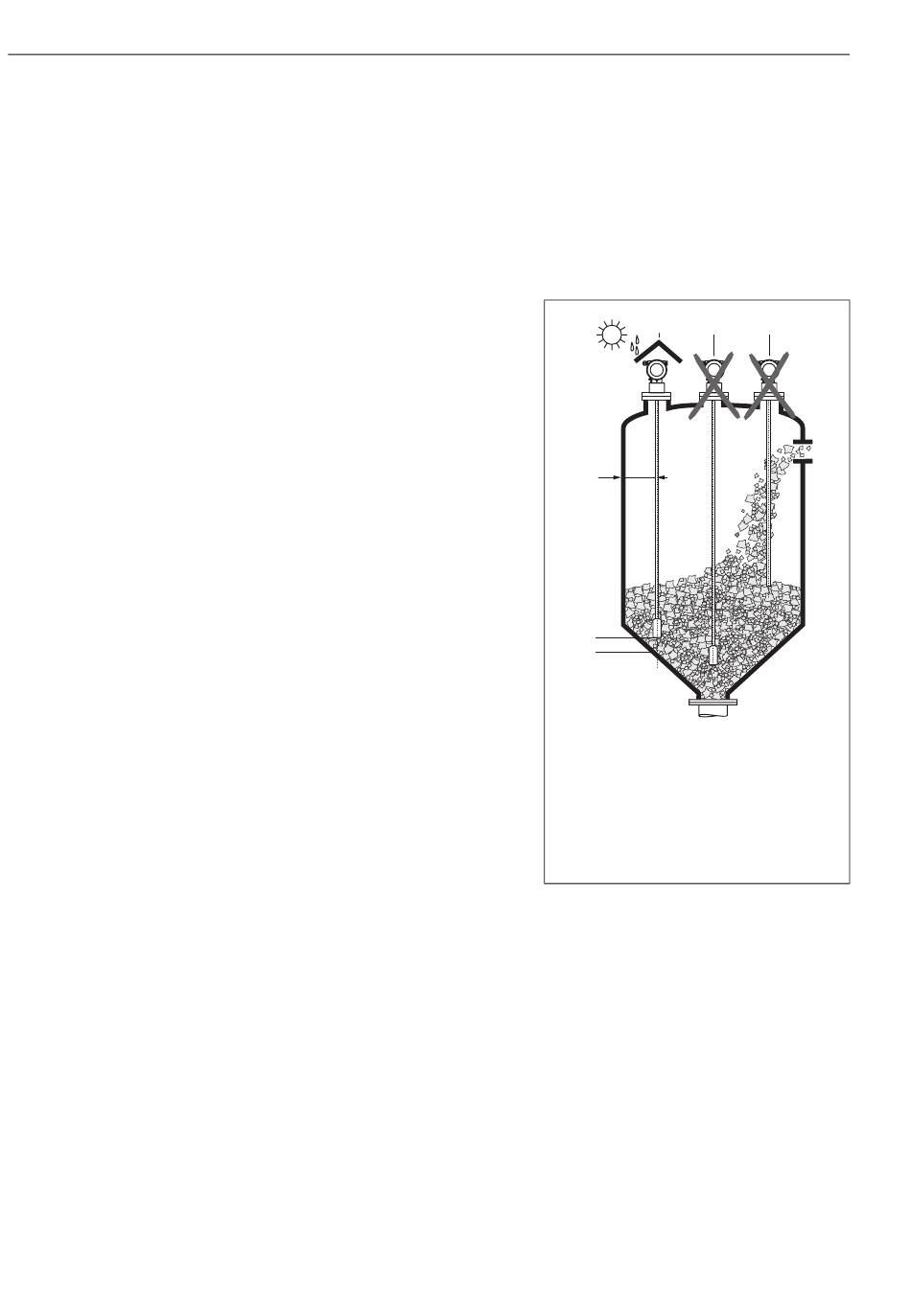

• Stab- und Seilsonden nicht in den Befüll-
strom montieren (3).
• Stab- und Seilsonden soweit von der
Wand weg montieren (B), dass bei
Ansatzbildung an der Wand ein Abstand
der Sonde zu diesem Ansatz von min.
100 mm bleibt.
• Stab- und Seilsonden mit möglichst gro-
ßem Abstand zu Einbauten montieren.
Bei Abständen < 300 mm muss bei der
Inbetriebnahme eine "Ausblendung"
durchgeführt werden.
• Beim Einbau von Stab- und Seilsonden
in Kunststoffbehältern gilt der Mindest-
abstand von 300 mm auch zu metalli-
schen Teilen außerhalb des Behälters.
• Stab- und Seilsonden dürfen metallische
Behälterwände oder Böden nicht zeit-
weise berühren
• Stab- und Seilsonden in Metallbehältern
nicht exakt mittig einbauen (2).
• Mindestabstand des Sondenendes zum
Behälterboden (C):
– Seilsonde:150 mm
– Stabsonde:100 mm
– Koaxsonde: 50 mm
• Bei der Installation im Freien wird eine
Wetterschutzhaube (1) empfohlen,
siehe »Zubehör« auf Seite 67.
