Levelflex M FMP 40 mit HART/4...20 mA
"
Endress+Hauser

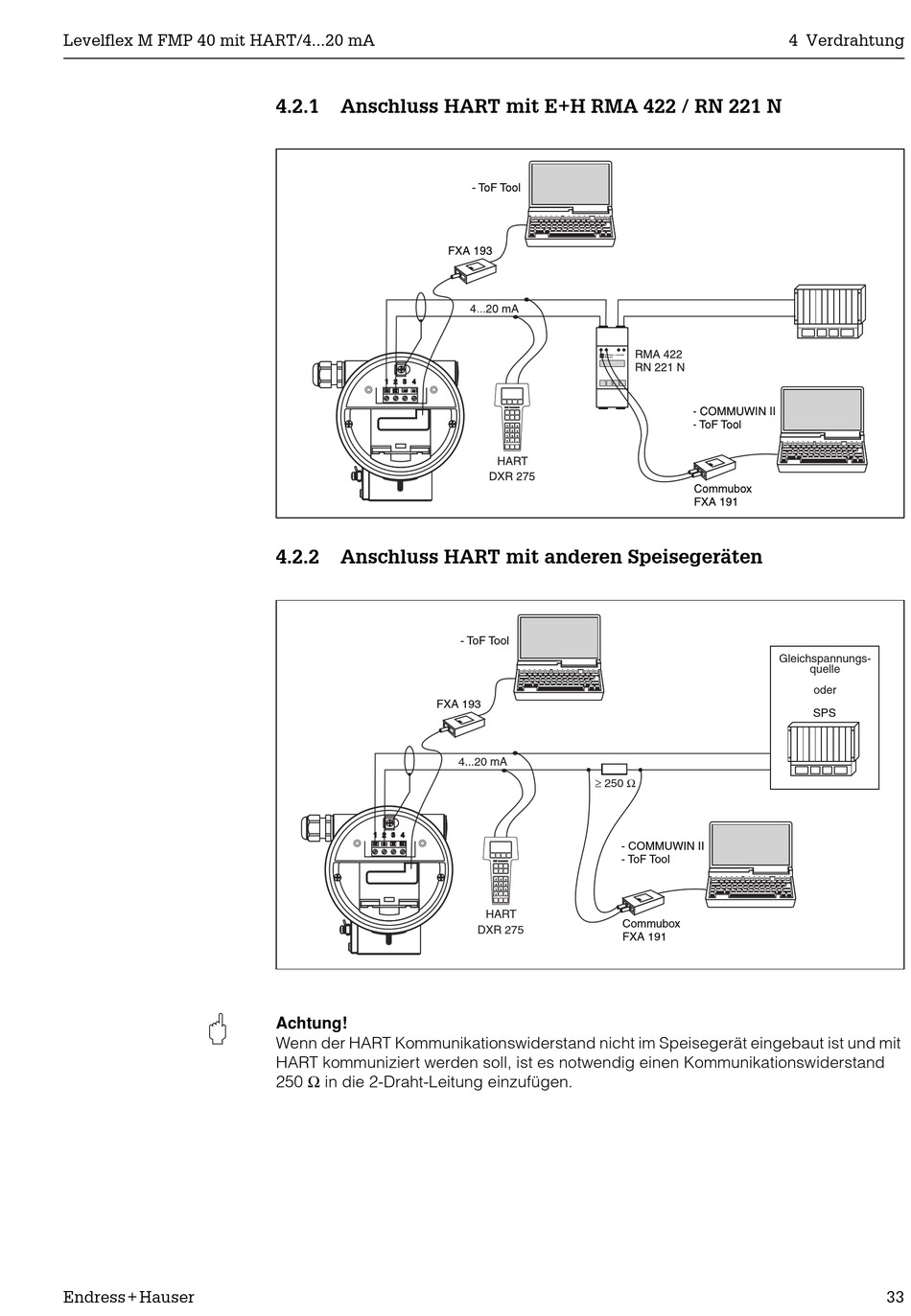

4.2.1 Anschluss HART mit E+H RMA 422 / RN 221 N
4.2.2 Anschluss HART mit anderen Speisegeräten
FXA 193
1 2 3 4
Achtung!
Wenn der HART Kommunikationswiderstand nicht im Speisegerät eingebaut ist und mit
HART kommuniziert werden soll, ist es notwendig einen Kommunikationswiderstand
250 Ω in die 2-Draht-Leitung einzufügen.
- ToF Tool
4...20 mA
≥ Ω
250
- COMMUWIN II
- ToF Tool
HART
Commubox
DXR 275
FXA 191
4 Verdrahtung
Gleichspannungs-
quelle
oder
SPS
33
