Ersatzteile Levelflex M Fmp 40 Mit Gehäuse T12 - Endress+Hauser levelflex M FMP 40 Betriebsanleitung

Levelflex M FMP 40 mit HART/4...20 mA
Es dürfen nur identische, originale E+H-Ersatzteile eingesetzt werden.
0 2 1
Das Gerät darf nur von Fachpersonal repariert und gewartet werden. Dabei sind die Gerätedokumentation, die einschlägigen Normen,
die gesetzlichen Vorschriften und die Zertifikate zu beachten!
Gehäuse T12,
komplett vormontiert mit Deckel für Anschlussraum
Kabel-
Verschraub./ G½ NPT½
Einführung
Best. Nr. 5200 6204
543180-1023
Kabelverschraubungen
0
an Ex-Geräten sind nur
durch den gleichen Typ
2
zu ersetzen (Kennzeich-
nung auf der Verpackung
beachten und zulässigen
1
Temperaturbereich ein-
halten, T>75° C).
E N E N
D R D R
M I M I
E S E S
O r d O r d
C R C R
S + S +
e r e r
O P O P
C o C o H A H A
S e S e
d e : d e :
r. - N r. - N I L O I L O U S U S
o .: o .:
T F T F E R E R
M R M R
M e M e
s s b s s b
M e M e
e r e e r e
a s u a s u
ic h ic h
r in g r in g
C
r a n r a n
O-Ringe
g e g e
U 1 U 1
m a m a
6 .. .3 6 .. .3 x . 2 x . 2
4 .. .2 4 .. .2
6 V 6 V 0 m 0 m
0 m 0 m
D C D C
A A
I P I P
6 5 6 5
T T
A A > 7 0 > 7 0
° C ° C
: :
t > 8 t > 8
5 ° C 5 ° C
Feststell-
B
schraube
D
O-Ring
Sondenseil
Sondenstab
Endress+Hauser

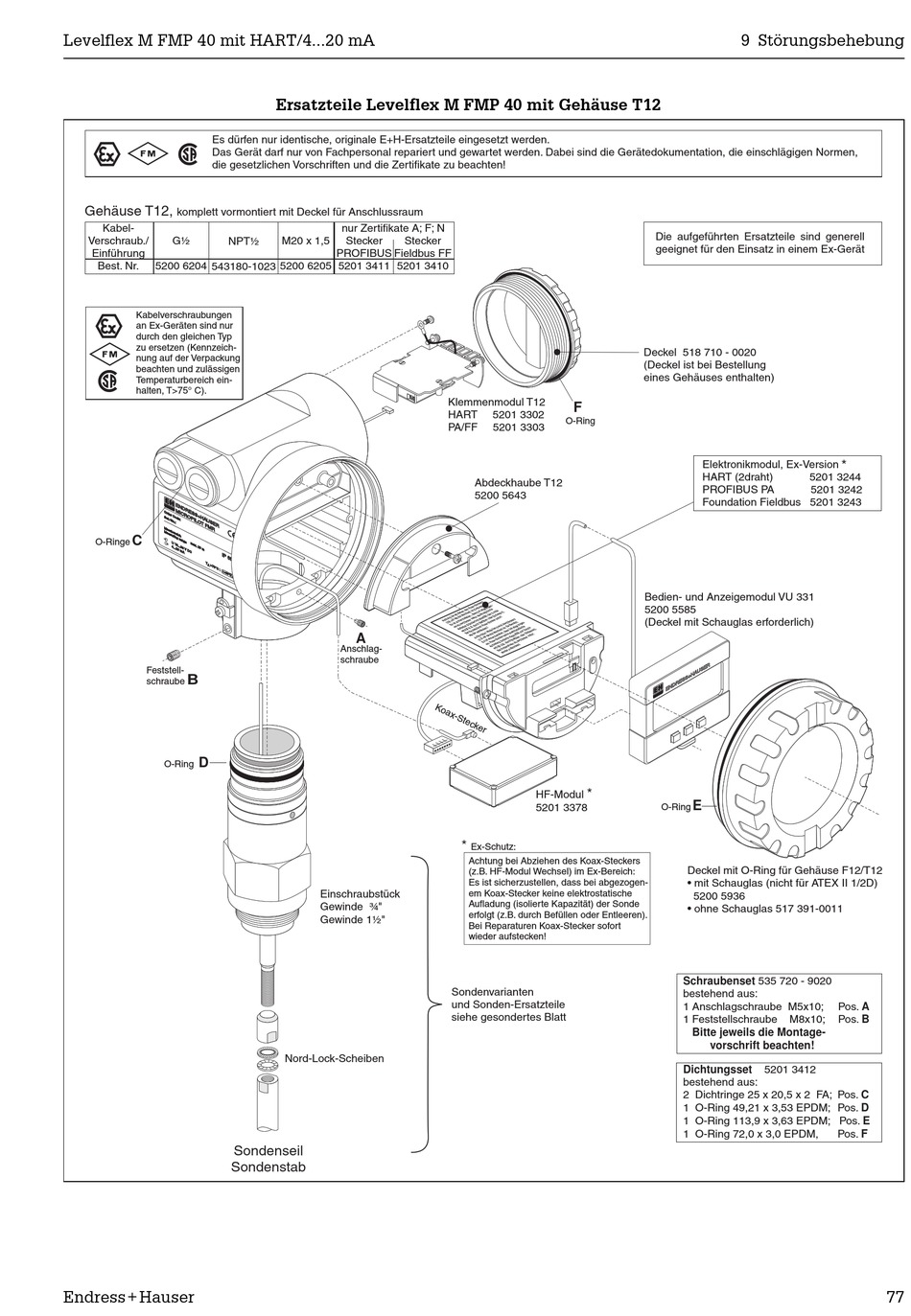

Ersatzteile Levelflex M FMP 40 mit Gehäuse T12
nur Zertifikate A; F; N
M20 x 1,5 Stecker Stecker
PROFIBUS Fieldbus FF
5200 6205 5201 3411 5201 3410
Klemmenmodul T12
HART
PA/FF
A
Anschlag-
schraube
Einschraubstück
Gewinde ¾"
Gewinde 1½"
Nord-Lock-Scheiben
F
5201 3302
O-Ring
5201 3303
Abdeckhaube T12
5200 5643
*
HF-Modul
5201 3378
*
Ex-Schutz:
Achtung bei Abziehen des Koax-Steckers
(z.B. HF-Modul Wechsel) im Ex-Bereich:
Es ist sicherzustellen, dass bei abgezogen-
em Koax-Stecker keine elektrostatische
Aufladung (isolierte Kapazität) der Sonde
erfolgt (z.B. durch Befüllen oder Entleeren).
Bei Reparaturen Koax-Stecker sofort
wieder aufstecken!
Sondenvarianten
und Sonden-Ersatzteile
siehe gesondertes Blatt
9 Störungsbehebung
Die aufgeführten Ersatzteile sind generell
geeignet für den Einsatz in einem Ex-Gerät
Deckel 518 710 - 0020
(Deckel ist bei Bestellung
eines Gehäuses enthalten)
Elektronikmodul, Ex-Version
HART (2draht) 5201 3244
PROFIBUS PA 5201 3242
Foundation Fieldbus 5201 3243
Bedien- und Anzeigemodul VU 331
5200 5585
(Deckel mit Schauglas erforderlich)
E R E R
U S U S
H A H A
S + S +
E S E S
D R D R
E N E N
E
O-Ring
Deckel mit O-Ring für Gehäuse F12/T12
• mit Schauglas (nicht für ATEX II 1/2D)
5200 5936
• ohne Schauglas 517 391-0011
Schraubenset 535 720 - 9020
bestehend aus:
1 Anschlagschraube M5x10;
1 Feststellschraube M8x10;
Bitte jeweils die Montage-
vorschrift beachten!
Dichtungsset 5201 3412
bestehend aus:
2 Dichtringe 25 x 20,5 x 2 FA; Pos.
1 O-Ring 49,21 x 3,53 EPDM; Pos.
1 O-Ring 113,9 x 3,63 EPDM; Pos.
1 O-Ring 72,0 x 3,0 EPDM,
*
Pos. A
Pos. B
C
D
E
Pos. F
77
