4 Verdrahtung
"
Vor dem Anschluss bitte folgendes beachten:
Achtung!
Beim Einsatz des Meßsystems im explosionsgefährdeten Bereich sind die entsprechenden
nationalen Normen und die Angaben in den Sicherheitshinweisen (XA's) einzuhalten.
Die spezifizierte Kabelverschraubung muß benutzt werden.
Der Levelflex M wird wie folgt angeschlossen:
-
Bevor Sie Gehäusedeckel (2) am separaten Anschlussraum
abschrauben bitte Hilfsenergie abschalten!
-
Die Abschirmleitung (5) bitte nur sensorseitig erden.
30

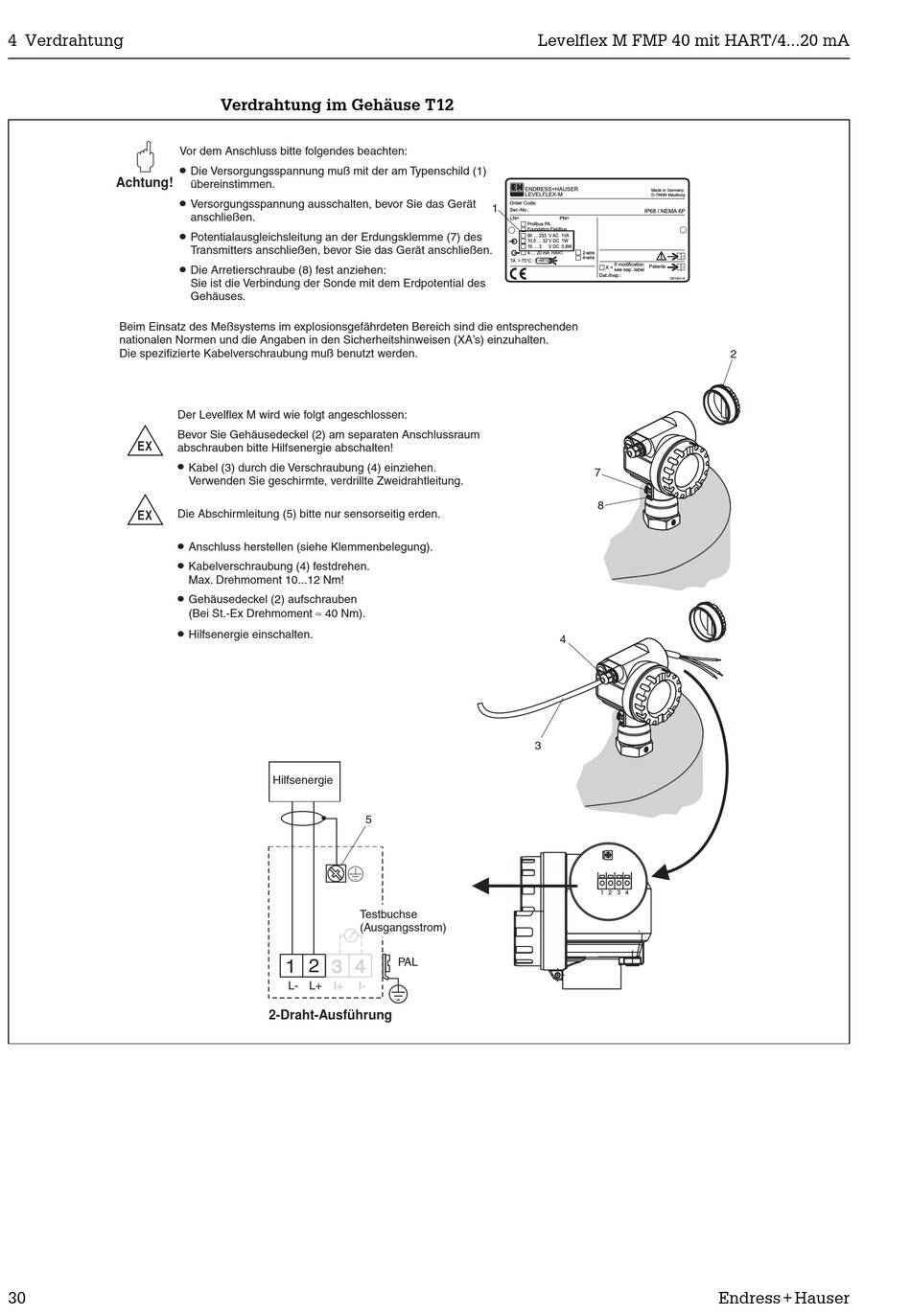

Verdrahtung im Gehäuse T12
Die Versorgungsspannung muß mit der am Typenschild (1)
übereinstimmen.
Versorgungsspannung ausschalten, bevor Sie das Gerät
anschließen.
Potentialausgleichsleitung an der Erdungsklemme
Transmitters anschließen, bevor Sie das Gerät anschließen.
Die Arretierschraube (8) fest anziehen:
Sie ist die Verbindung der Sonde mit dem Erdpotential des
Gehäuses.
Kabel (3) durch die Verschraubung (4) einziehen.
Verwenden Sie geschirmte, verdrillte Zweidrahtleitung.
Anschluss herstellen (siehe Klemmenbelegung).
Kabelverschraubung (4) festdrehen.
Max. Drehmoment 10...12 Nm!
Gehäusedeckel (2) aufschrauben
≈
(Bei St.-Ex Drehmoment 40 Nm).
Hilfsenergie einschalten.
Hilfsenergie
Testbuchse
(Ausgangsstrom)
1 2 3 4
L- L+
I+ I-
2-Draht-Ausführung
Levelflex M FMP 40 mit HART/4...20 mA
ENDRESS+HAUSER
LEVELFLEX-M
Order Code:
1
Ser.-No.:
LN=
Profibus PA
Foundation Fieldbus
(7) des 90 ... 253 V AC 1VA
10,5 ... 32 V DC 1W
16 ... 3
4 ... 20 mA HART
TA > 70°C :
t >85°C
3
5
PAL
Made in Germany
D-79689 Maulburg
IP68 / NEMA 6P
PN=
V DC 0,8W
2-wire
4-wire
if modification
Patents
X =
see sep. label
Dat./Insp.:
D01301-A
7
8
4
1 2 3 4
