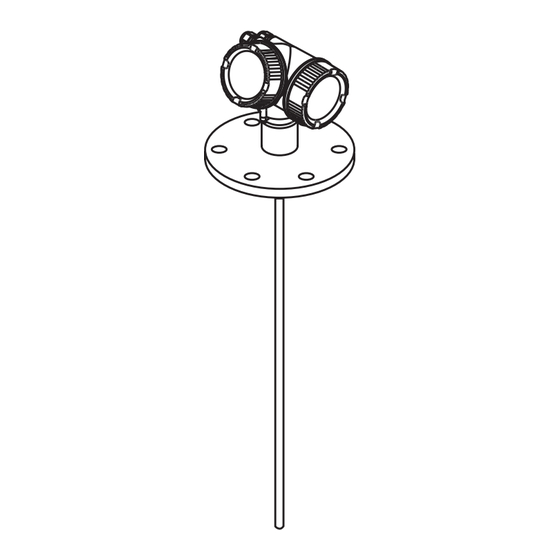

Endress+Hauser Levelflex FMP56 Kurzanleitung
Geführtes füllstand-radar
Vorschau ausblenden
Andere Handbücher für Levelflex FMP56:
- Betriebsanleitung (212 Seiten) ,
- Technische information (112 Seiten) ,
- Kurzanleitung (68 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
Analyse
Kurzanleitung
Levelflex FMP56, FMP57
Geführtes Füllstand-Radar
Diese Anleitung ist eine Kurzanleitung, sie ersetzt nicht die zum Lieferumfang ge-
hörende Betriebsanleitung.
Ausführliche Informationen entnehmen Sie der Betriebsanleitung und den weiteren
Dokumentationen auf der mitgelieferten CD-ROM oder unter "www.endress.com/
deviceviewer".
KA01110F/00/DE/01.12
71163456
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Endress+Hauser Levelflex FMP56
Inhaltszusammenfassung für Endress+Hauser Levelflex FMP56
- Seite 1 Analyse Kurzanleitung Levelflex FMP56, FMP57 Geführtes Füllstand-Radar Diese Anleitung ist eine Kurzanleitung, sie ersetzt nicht die zum Lieferumfang ge- hörende Betriebsanleitung. Ausführliche Informationen entnehmen Sie der Betriebsanleitung und den weiteren Dokumentationen auf der mitgelieferten CD-ROM oder unter "www.endress.com/ deviceviewer". KA01110F/00/DE/01.12...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Levelflex FMP56, FMP57 Inhaltsverzeichnis 1 Wichtige Hinweise zum Dokument ......3 1.1 Darstellungskonventionen . -
Seite 3: Wichtige Hinweise Zum Dokument
Levelflex FMP56, FMP57 Wichtige Hinweise zum Dokument 10 Inbetriebnahme über FOUNDATION Fieldbus-Konfigurationsprogramm (blockorientierte Sicht) ........45 10.1 Blockkonfiguration . -
Seite 4: Symbole Für Informationstypen
Wichtige Hinweise zum Dokument Levelflex FMP56, FMP57 Symbol Bedeutung Schutzleiteranschluss Eine Klemme, die geerdet werden muss, bevor andere Anschlüsse hergestellt werden dürfen. A0011199 Äquipotenzialanschluss Ein Anschluss, der mit dem Erdungssystem der Anlage verbunden werden muss: Dies kann z.B. eine Potenzialausgleichsleitung oder ein sternförmiges Erdungssystem sein, je nach nationaler bzw. Firmen- A0011201 praxis. -
Seite 5: Symbole In Grafiken
Levelflex FMP56, FMP57 Grundlegende Sicherheitshinweise 1.1.5 Symbole in Grafiken Symbol Bedeutung 1, 2, 3 ... Positionsnummern Handlungsschritte … A, B, C, ... Ansichten A-A, B-B, C-C, ... Schnitte Explosionsgefährdeter Bereich Kennzeichnet den explosionsgefährdeten Bereich. A0011187 Sicherer Bereich (nicht explosionsgefährdeter Bereich) Kennzeichnet den nicht explosionsgefährdeten Bereich. -
Seite 6: Restrisiken
Der Hersteller haftet nicht für Schäden, die aus unsachgemäßer oder nicht bestimmungsgemäßer Verwendung entstehen. Klärung bei Grenzfällen: Bei speziellen Messstoffen und Medien für die Reinigung: Endress+Hauser ist bei der Abklä- ► rung der Korrosionsbeständigkeit messstoffberührender Materialien behilflich, übernimmt aber keine Garantie oder Haftung. -
Seite 7: Produktsicherheit
Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Es erfüllt die allgemeinen Sicherheitsanforderungen und gesetzlichen Anforderungen. Zudem ist es konform zu den EG-Richtlinien, die in der gerätespezifischen EG-Konformitätserklärung auf- gelistet sind. Mit der Anbringung des CE-Zeichens bestätigt Endress+Hauser diesen Sachverhalt. Produktbeschreibung Kompaktgerät Levelflex A0012470 å... -
Seite 8: Elektronikgehäuse
Produktbeschreibung Levelflex FMP56, FMP57 Elektronikgehäuse A0012422 å 2 Aufbau des Elektronikgehäuses Elektronikraumdeckel Anzeigemodul Hauptelektronikmodul Kabelverschraubungen (1 oder 2, je nach Geräteausführung) Typenschild I/O-Elektronikmodul Anschlussklemmen (steckbare Federkraftklemmen) Anschlussraumdeckel Erdungsklemme Endress+Hauser... -
Seite 9: Warenannahme Und Produktidentifizierung
Levelflex FMP56, FMP57 Warenannahme und Produktidentifizierung Warenannahme und Produktidentifizierung Warenannahme DELIVERY NOTE 1 = 2 A0013696 A0016870 A0013921 A0013922 A0013696 Endress+Hauser... -
Seite 10: Produktidentifizierung
DELIVERY NOTE A0013696 A0014038 A0013696 A0014037 Wenn eine dieser Bedingungen nicht zutrifft: Wenden Sie sich an Ihre Endress+Hauser- Vertriebsstelle. Produktidentifizierung Folgende Möglichkeiten stehen zur Identifizierung des Messgeräts zur Verfügung: • Typenschildangaben • Bestellcode (Order code) mit Aufschlüsselung der Gerätemerkmale auf dem Lieferschein •... -
Seite 11: Lagerung, Transport
Levelflex FMP56, FMP57 Lagerung, Transport Order code: Ser. no.: Ext. ord. cd.: A0014103 å 3 Beispiel für ein Typenschild Bestellcode (Order code) Seriennummer (Ser. no.) Erweiterter Bestellcode (Ext. ord. cd.) Auf dem Typenschild werden bis zu 33 Stellen des Erweiterten Bestellcodes angegeben. - Seite 12 Lagerung, Transport Levelflex FMP56, FMP57 A0013920 A0014264 Endress+Hauser...
-
Seite 13: Montage
Levelflex FMP56, FMP57 Montage Montage Geeignete Montageposition A0012851-DE 6.1.1 Montageabstände • Abstand (A) von Seil- und Stabsonden zur Behälterwand: – bei glatten metallischen Wänden: > 50 mm (2 in) – bei Kunststoffwänden: > 300 mm (12 in) zu metallischen Teilen außerhalb des Behälters –... -
Seite 14: Zusätzliche Bedingungen
Montage Levelflex FMP56, FMP57 6.1.2 Zusätzliche Bedingungen • Bei Montage im Freien kann zum Schutz gegen extreme Wettereinflüsse eine Wetterschutz- haube (1) verwendet werden. • In metallischen Behältern Sonde vorzugsweise nicht mittig montieren (2), da dies zu erhöhten Störechos führt. -
Seite 15: Stutzenmontage Mit Flansch
Levelflex FMP56, FMP57 Montage Dichtung Das Gewinde sowie die Dichtform entsprechen der DIN 3852 Teil 1, Einschraubzapfen Form Dazu passen folgende Dichtringe: • Für Gewinde G3/4": Nach DIN 7603 mit den Abmessungen 27 x 32 mm • Für Gewinde G1-1/2": Nach DIN 7603 mit den Abmessungen 48 x 55 mm Verwenden Sie einen Dichtring nach dieser Norm in Form A, C oder D in einem für die Anwen-... -
Seite 16: Stabverlängerung/Zentrierung Hmp40 Für Fmp57
Montage Levelflex FMP56, FMP57 Stuztenhöhe und -durchmesser • Zulässige Stutzendurchmesser: £ 150 mm (6 in). Bei größeren Durchmessern kann die Messfähigkeit im Nahbereich eingeschränkt sein. Für Stutzen ³ DN300: (® ä 16). • Zulässige Stutzenhöhe : £ 150 mm (6 in). - Seite 17 Levelflex FMP56, FMP57 Montage A0014199 Stutzenunterkante Ungefähr bündig mit Stutzenunterkante (± 50 mm) Platte Rohr Æ 150 ... 180 mm Stutzendurchmesser Plattenduchtmesser 300 mm (12") 280 mm (11") ³ 400 mm (16") ³ 350 mm (14") Endress+Hauser...
-
Seite 18: Fixierung Der Sonde
Montage Levelflex FMP56, FMP57 Fixierung der Sonde 6.3.1 Fixierung von Seilsonden A0012609 Durchhang: ³ 10 mm/(1 m Sondenlänge) [0.12 in/(1 ft Sondenlänge)] Zuverlässig geerdete Fixierung Zuverlässig isolierte Fixierung Befestigung im Innengewinde des Sondenendgewichts Befestigungssatz isoliert • Unter folgenden Bedingungen muss das Ende der Seilsonde fixiert werden: –... -
Seite 19: Fixierung Von Stabsonden
Levelflex FMP56, FMP57 Montage 6.3.2 Fixierung von Stabsonden • Bei Ex-Zulassung: Bei Sondenlängen ³ 3 m (10 ft) ist eine Abstützung erforderlich. • Allgemein ist eine Fixierung bei waagerechter Strömung (z.B. durch Rührwerk) oder starker Vibration erforderlich. • Stabsonden nur unmittelbar am Sondenende fixieren. -
Seite 20: Besondere Montagesituationen
Montage Levelflex FMP56, FMP57 HINWEIS Schlechte Erdung des Sondenendes kann zu Fehlmessungen führen. Fixierhülse eng bohren, damit guter elektrischer Kontakt zwischen Hülse und Sondenstab ► sichergestellt ist. HINWEIS Schweißen kann das Hauptelektronikmodul beschädigen. Vor dem Anschweißen: Sondenstab erden und Elektronik ausbauen. -
Seite 21: Gerät Vorbereiten
Levelflex FMP56, FMP57 Montage • Zum Kürzen von Seilsonden: – Innensechskantschlüssel SW3 (für 4-mm-Seile) bzw. SW4 (für 6-mm-Seile) – Säge oder Bolzenschneider • Für Flansche und andere Prozessanschlüsse: Entsprechendes Montagewerkzeug • Für das Drehen des Gehäuses: Gabelschlüssel 8 mm 6.5.2 Gerät vorbereiten... - Seite 22 Montage Levelflex FMP56, FMP57 4 / 6 mm 0.16 / 0.25 inch 5/15 Nm A0012453 1. Mit Innensechskantschlüssel SW3 (bei 4-mm-Seil) bzw. SW4 (bei 6-mm-Seil) die 3 Gewindestifte am Seilgewicht lösen. Hinweis: Die Gewindestifte sind zur Sicherung gegen unbeabsichtigtes Lösen mit einer klemmenden Beschichtung versehen, so dass beim Lösen ein erhöhtes Drehmoment aufgebracht werden muss.
-
Seite 23: Seilsonden Montieren
Levelflex FMP56, FMP57 Montage 6.5.3 Gerät montieren Geräte mit Einschraubgewinde montieren A0012528 Das Gerät mit dem Einschraubgewinde in eine Muffe oder einen Flansch einschrauben und damit am Prozessbehälter befestigen. • Beim Einschrauben nur am Sechskant drehen: – Gewinde 3/4": Gabelschlüssel 36 mm –... -
Seite 24: Messumformergehäuse Drehen
Montage Levelflex FMP56, FMP57 A0012529 Beim Einführen der Seilsonde in den Behälter Folgendes beachten: • Sondenseil langsam abwickeln und vorsichtig in den Behälter hinunterlassen. • Knicken des Seils unbedingt vermeiden. • Ein unkontrolliertes Pendeln des Gewichts vermeiden, weil Schläge Behältereinbauten beschädigen können. -
Seite 25: Anzeigemodul Drehen
Levelflex FMP56, FMP57 Montage max. 350° 8 mm 8 mm A0013713 1. Befestigungsschraube mit Gabelschlüssel lösen. 2. Gehäuse in die gewünschte Richtung drehen. 3. Befestigungsschraube fest anziehen (1,5 Nm bei Kunststoffgehäuse; 2,5 Nm bei Alu- oder Edelstahlgehäuse). 6.5.5 Anzeigemodul drehen... -
Seite 26: Montagekontrolle
Elektrischer Anschluss Levelflex FMP56, FMP57 Montagekontrolle Ist das Gerät unbeschädigt (Sichtkontrolle)? Erfüllt das Gerät die Messstellenspezifikationen? Zum Beispiel: • Prozesstemperatur • Prozessdruck • Umgebungstemperatur • Messbereich Sind Messstellenkennzeichnung und Beschriftung korrekt (Sichtkontrolle)? Ist das Gerät gegen Niederschlag und direkte Sonneneinstrahlung ausreichend geschützt? - Seite 27 Levelflex FMP56, FMP57 Elektrischer Anschluss 7.1.2 Schaltausgang A0013759 Anschlussklemmen Schaltausgang (Open Collector) Anschlusskabel Schaltausgang Kabeleinführung Schaltausgang Funktion Open-Collector-Schaltausgang Schaltverhalten Binär (leitend bzw. nicht leitend), schaltet bei Erreichen des programmierbaren Ein- schalt- bzw. Ausschaltpunkts Ausfallverhalten nicht leitend elektrische Anschlusswerte U = 10,4…35 V , I = 0…40 mA...
-
Seite 28: Anschlussbedingungen
• Elektromechanisches Relais: Phoenix Contact PLC-RSC-12DC/ Anschlussbedingungen 7.2.1 Kabelspezifikation FOUNDATION Fieldbus • Endress+Hauser empfiehlt, verdrilltes, abgeschirmtes Zweiaderkabel zu verwenden. • Klemmen für Aderquerschnitte: 0,5…2,5 mm (20…14 AWG) • Kabelaußendurchmesser: 5…9 mm (0,2…0,35 in) Für weitere Informationen bezüglich Kabelspezifikation siehe Betriebsanleitung BA00013S "FOUNDATION Fieldbus Overview", die FOUNDATION Fieldbus-Richtlinie sowie die IEC... -
Seite 29: Überspannungsschutz
Überspannungsschutz durch eine der folgenden Maßnahmen sicherstellen: • Integrierter Überspannungsschutz im Gerät (in Vorbereitung) Produkstruktur: Merkmal 610 "Zubehör montiert", Option NA "Überspannungsschutz". • Externer Überspannungsschutz, zum Beispiel HAW562 oder HAW569 von Endress+Hauser. Weitere Informationen finden Sie in folgenden Dokumenten: • HAW562: TI01012K •... - Seite 30 Elektrischer Anschluss Levelflex FMP56, FMP57 A0012619 1. Schraube der Sicherungskralle des Anschlussraumdeckels lösen und Sicherungskralle um 90° gegen den Uhrzeigersinn schwenken. 2. Anschlussraumdeckel abschrauben. 3. Kabel durch die Kabeleinführung schieben. Dichtungsring nicht aus der Kabeleinführung entfernen, um Dichtheit zu gewährleisten.
-
Seite 31: Steckbare Federkraftklemmen
Levelflex FMP56, FMP57 Elektrischer Anschluss 8. Bei Verwendung von abgeschirmtem Kabel: Kabelschirm mit der Erdungsklemme verbin- den. 9. Deckel des Anschlussklemmenraums aufschrauben. 10. Falls vorhanden: Deckelsicherung so drehen, dass sie sich über dem Deckelrand befindet; dann festziehen. Steckbare Federkraftklemmen Bei Geräteausführungen ohne integrierten Überspannungsschutz erfolgt der elektrische Anschluss an steckbaren Federkraftklemmen. -
Seite 32: Integration In Ein Foundation Fieldbus-Netzwerk
Integration in ein FOUNDATION Fieldbus-Netzwerk Levelflex FMP56, FMP57 Wenn erforderlich: Ist die Schutzleiterverbindung hergestellt ? Wenn Versorgungsspannung vorhanden: Ist das Gerät betriebsbereit und erscheint eine Anzeige auf dem Anzeigemodul? Sind alle Gehäusedeckel montiert und fest angezogen? Ist die Sicherungskralle fest angezogen? -
Seite 33: Geräteidentifikation Und -Adressierung
Levelflex FMP56, FMP57 Integration in ein FOUNDATION Fieldbus-Netzwerk Geräteidentifikation und -adressierung FOUNDATION Fieldbus identifiziert das Gerät anhand seines Identitätscodes (Device ID) und weist ihm automatisch eine geeignete Feldadresse zu. Der Identitäscode kann nicht verändert werden. Sobald Sie das FF-Konfigurationsprogramm gestartet und das Gerät in das Netzwerk integriert haben, erscheint das Gerät in der Netzwerkdarstellung. -
Seite 34: Blockmodell
Endress+Hauser Richtlinie BA00062S. Die Richtlinie enthält einen Überblick über die Standardfunktionsblöcke, die in den FOUN- DATION Fieldbus-Spezifikationen FF 890 - 894 beschrieben sind. Sie ist als Hilfe bei der Verwendung dieser Blöcke gedacht, die in den Endress+Hauser-Feldgeräten implementiert sind. Endress+Hauser... -
Seite 35: Blockkonfiguration Im Auslieferungszustand
Levelflex FMP56, FMP57 Integration in ein FOUNDATION Fieldbus-Netzwerk 8.4.2 Blockkonfiguration im Auslieferungszustand Device_01 4841.000 DIAGNOSTIC RESOURCE DISPLAY DATA_TRANSFER SETUP ANALOG_INPUT_1 ADV_SETUP ANALOG_INPUT_2 EXPERT_CONFIG EXPERT_INFO SERVICE_SENSOR SERVICE_INFO ARITHMETIC SIGNAL_CHAR INPUT_SELECTOR INTEGRATOR ANALOG_ALARM A0017217 å 9 Blockkonfiguration im Auslieferungszustand Sensor Primary value: Füllstand linearisiert... -
Seite 36: Methoden
Integration in ein FOUNDATION Fieldbus-Netzwerk Levelflex FMP56, FMP57 Channel Messwert 32786 Absolute Echoamplitude 32787 Absolute Trennschichtamplitude 32856 Distanz 32885 Elektroniktemperatur 32938 Trennschicht linearisiert 32949 Füllstand linearisiert 33044 Relative Echoamplitude 33045 Relative Trennschichtamplitude 33070 Grundrauschen 33107 Obere Trennschichtdicke Methoden Die FOUNDATION Fieldbus-Spezifikation sieht den Einsatz sogenannter Methoden zur Ver- einfachung der Gerätebedienung vor. -
Seite 37: Inbetriebnahme Über Bedienmenü (Vor-Ort-Anzeige, Fieldcare)
Levelflex FMP56, FMP57 Inbetriebnahme über Bedienmenü (Vor-Ort-Anzeige, FieldCare) Inbetriebnahme über Bedienmenü (Vor-Ort- Anzeige, FieldCare) Anzeige- und Bedienmodul 9.1.1 Anzeigedarstellung User ABC_ DEFG HIJK LMNO PQRS TUVW A0012635 å 10 Anzeigedarstellung auf dem Anzeige- und Bedienmodul Messwertdarstellung (1 Messwert groß) 1.1 Kopfzeile mit Messstellenbezeichnung und Fehlersymbol (falls ein Fehler vorliegt) 1.2 Messwertsymbole... - Seite 38 Inbetriebnahme über Bedienmenü (Vor-Ort-Anzeige, FieldCare) Levelflex FMP56, FMP57 9.1.2 Navigation und Auswahl aus Liste Zur Navigation im Bedienmenü und zur Auswahl einer Option aus einer Auswahlliste dienen die Bedientasten. Taste Bedeutung Minus-Taste In der weiteren Beschreibung mit S dargestellt. • Bewegt in einer Auswahlliste den Markierungsbalken nach oben.
-
Seite 39: Bedienkonzept
Levelflex FMP56, FMP57 Inbetriebnahme über Bedienmenü (Vor-Ort-Anzeige, FieldCare) Bedienkonzept 9.2.1 Aufbau Sprache Anzeige/Betrieb Parameter 1 Parameter 2 Parameter N Setup Setup-Parameter 1 Setup-Parameter 2 Setup-Parameter N Erweitertes Setup Freigabecode eingeben Parameter 1 Parameter N Untermenü 1 Untermenü N Parameter 1... -
Seite 40: Untermenüs Und Nutzerrollen
Inbetriebnahme über Bedienmenü (Vor-Ort-Anzeige, FieldCare) Levelflex FMP56, FMP57 9.2.2 Untermenüs und Nutzerrollen Bestimmte Teile des Menüs sind bestimmten Nutzerrollen zugeordnet. Zu jeder Nutzerrolle gehören typische Aufgaben innerhalb des Lebenszyklus des Geräts. Nutzerrolle Typische Aufgaben Menü Bediener Aufgaben im laufenden Messbetrieb: "Sprache"... -
Seite 41: Kontrast Des Anzeigemoduls Einstellen
Levelflex FMP56, FMP57 Inbetriebnahme über Bedienmenü (Vor-Ort-Anzeige, FieldCare) Kontrast des Anzeigemoduls einstellen • O + F (gleichzeitig gedrückt): erhöht den Kontrast. • S + F (gleichzeitig gedrückt): verringert den Kontrast. Parametrierung freigeben Falls das Gerät gegen Parametrieurng verriegelt ist, muss es zunächst freigegeben werden. -
Seite 42: Software-Verriegelung Aufheben
Inbetriebnahme über Bedienmenü (Vor-Ort-Anzeige, FieldCare) Levelflex FMP56, FMP57 1. Gehäusedeckel über dem Anzeige- und Bedienmodul abschrauben. 2. Anzeige- und Bedienmodul drehen und abnehmen. 3. Schreibschutzschalter (WP) in die gewünschte Position bringen. (A): frei; (B): gesperrt 4. Anzeige- und Bedienmodul in der gewünschten Richtung aufsetzen und einrasten lassen. -
Seite 43: Sprache Einstellen
Levelflex FMP56, FMP57 Inbetriebnahme über Bedienmenü (Vor-Ort-Anzeige, FieldCare) Sprache einstellen A0013637 Endress+Hauser... -
Seite 44: Füllstandmessung Konfigurieren
Inbetriebnahme über Bedienmenü (Vor-Ort-Anzeige, FieldCare) Levelflex FMP56, FMP57 Füllstandmessung konfigurieren 100% A0012838 å 14 Konfigurationsparameter zur Füllstandmessung in Schüttgütern LN = Sondenlänge R = Referenzpunkt der Messung D = Distanz E = Abgleich Leer (= Nullpunkt) L = Füllstand F = Abgleich Voll (= Spanne) -
Seite 45: Benutzerspezifische Anwendungen (Bedienung)
Levelflex FMP56, FMP57 Inbetriebnahme über FOUNDATION Fieldbus-Konfigurationsprogramm (blockorientierte Sicht) Benutzerspezifische Anwendungen (Bedienung) Einstellung der Parameter für benutzerspezifische Anwendungen siehe separate Doku- mentation: • Bediener und Instandhalter ® BA01055F/00/DE (Betriebsanleitung) • Experte ® GP01015F/00/DE (Beschreibung Geräteparameter) Inbetriebnahme über FOUNDATION Fieldbus- Konfigurationsprogramm (blockorientierte Sicht) 10.1... - Seite 46 Inbetriebnahme über FOUNDATION Fieldbus-Konfigurationsprogramm (blockorientierte Sicht) Levelflex FMP56, FMP57 Damit das Messgerät einwandfrei arbeitet, muss der Blockmodus auf Auto gestellt werden. 10.1.4 Analog Input Blöcke parametrieren Das Gerät verfügt über 2 Analog Input Blöcke, die wahlweise den verschiedenen Prozessgrößen zugeordnet werden können.
-
Seite 47: Weitere Parametrierung
Levelflex FMP56, FMP57 Inbetriebnahme über FOUNDATION Fieldbus-Konfigurationsprogramm (blockorientierte Sicht) 10.1.5 Weitere Parametrierung 1. Funktions- und Ausgangsblöcke verschalten. 2. Nach Festlegung des aktiven LAS alle Daten und Parameter in das Feldgerät herunterladen. 10.2 Skalierung des Messwerts im AI Block Wenn im AI Block der Linearisierungstyp L_TYPE = Indirect gewählt wurde, kann der Mess- wert skaliert werden. -
Seite 48: Sprache Wählen
Inbetriebnahme über FOUNDATION Fieldbus-Konfigurationsprogramm (blockorientierte Sicht) Levelflex FMP56, FMP57 10.3 Sprache wählen Schritt Block Parameter Aktion DISPLAY (TRDDISP) Language (language) Sprache auswählen Auswahl: • 32805: Arabisch • 32824: Chinesisch • 32842: Tschechisch • 32881: Niederländisch • 32888: Englisch • 32917: Französisch •... -
Seite 49: Füllstandmessung Konfigurieren
Levelflex FMP56, FMP57 Inbetriebnahme über FOUNDATION Fieldbus-Konfigurationsprogramm (blockorientierte Sicht) 10.4 Füllstandmessung konfigurieren Zur Konfiguration der Messung kann auch die Methode Setup verwendet werden. Diese wird über den Transducerblock SETUP (TRDSUP) aufgerufen. 100% A0012838 å 16 Konfigurationsparameter zur Füllstandmessung in Schüttgütern LN = Sondenlänge... -
Seite 50: Vor-Ort-Anzeige Konfigurieren
Inbetriebnahme über FOUNDATION Fieldbus-Konfigurationsprogramm (blockorientierte Sicht) Levelflex FMP56, FMP57 Schritt Block Parameter Aktion SETUP (TRDSUP) Längeneinheit Längeneinheit wählen. (distance_unit) Auswahl: • 1010: m • 1013: mm • 1018: in • 1019: ft SETUP (TRDSUP) Behältertyp (bin_type) Behältertyp wählen. Auswahl: • 33288: Metall •... -
Seite 51: Konfiguration Verwalten
Levelflex FMP56, FMP57 Inbetriebnahme über FOUNDATION Fieldbus-Konfigurationsprogramm (blockorientierte Sicht) Parameter Werkeinstellung bei Geräten mit 1 Strom- Werkeinstellung bei Geräten mit 2 Stromaus- ausgang gängen 3. Anzeigewert Stromausgang 1 Stromausgang 1 4. Anzeigewert Keine Stromausgang 2 Die Vor-Ort-Anzeige kann im Transducer Block DISPLAY (TRDDISP) angepasst werden. -
Seite 52: Einstellungen Schützen Vor Unerlaubtem Zugriff
Inbetriebnahme über FOUNDATION Fieldbus-Konfigurationsprogramm (blockorientierte Sicht) Levelflex FMP56, FMP57 10.7 Einstellungen schützen vor unerlaubtem Zugriff Die Einstellungen können auf folgende Arten vor unerlaubtem Zugriff geschützt werden: • Verriegelung über Schreibschutzschalter (Hardware-Verriegelung) (® ä 41) • Verriegelung über Bedienmenü (Software-Verriegelung) (® ä 42) •... - Seite 56 *71163456* KA01110F/00/DE/01.12 71163456 71163456 CCS/COSIMA...
