3.4.6 Hinweise zu besonderen Einbausituationen

Seilsonde fixieren

• Die Befestigung des Sondenendes kann
erforderlich sein, wenn anderfalls die
Sonde zeitweise die Silowand, den
Konus, die Einbauten/Verstrebungen
oder ein anderes Teil berührt, oder sich
die Sonde näher als 0,5 m an eine
Betonwand annähert. Dafür ist im Son-
dengewicht ein Innengewinde vorgese-
hen:
• beim 4mm-Seil:M14
• beim 6mm-Seil:M20
• Verwenden Sie wegen der höheren Zug-
belastbarkeit bei der Fixierung einer
Seilsonde vorzugsweise die 6 mm-Seil-
sonde
• Die Fixierung muss entweder zuverläs-
sig geerdet oder zuverlässig isoliert sein
(siehe Zubehör)! Wenn die Befestigung
mit zuverlässiger Erdung nicht möglich
ist, kann die Befestigung unter Verwen-
dung der isolierten Öse erfolgen, die wir
als Zubehör anbieten (siehe Seite 69).
• Um eine extrem hohe Zugbelastung und
die Gefahr des Seilbruchs zu vermei-
den, muss das Seil locker sein. Lassen
Sie das Seil so viel länger als der benö-
tigte Messbereich, dass in der Seilmitte
ein Durchhang von ≥ 1 cm/m Seillänge
entsteht!

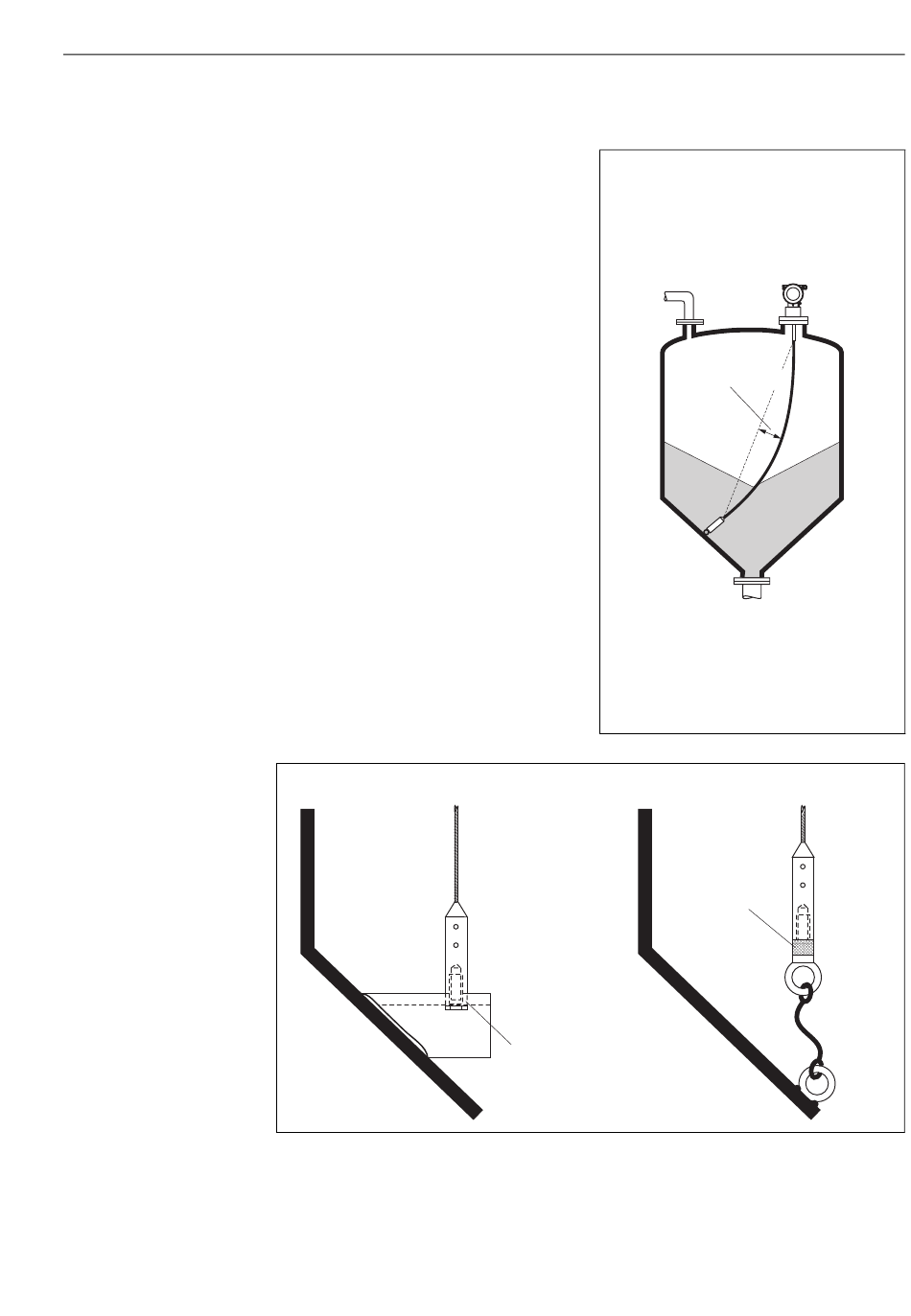

Zuverlässige geerdete Befestigung
Durchhang des Seils:
≥
1cm / m Sondenlänge
Zuverlässige isolierte Befestigung
Befestigung und
Kontaktierung
mit Schraube
4mm-Seil: M14
6mm-Seil: M20
3 Montage
Befestigungssatz
isoliert
(siehe Zubehör)
