Handbuch zur Funktionalen Sicherheit

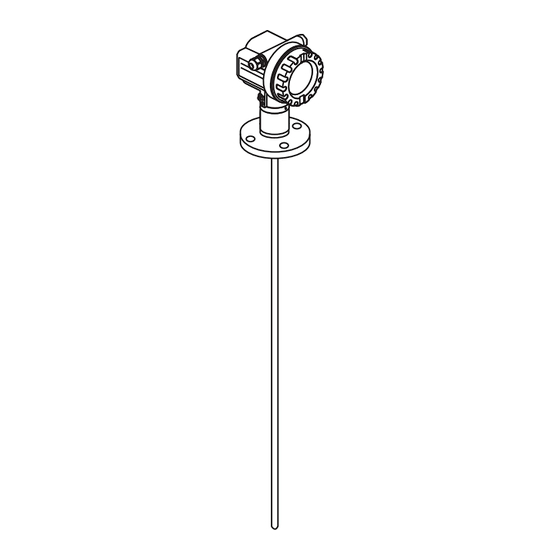

Levelflex M
FMP40, FMP41C, FMP43, FMP45
Geführtes Füllstand-Radar für Flüssigkeiten und Schüttgüter
mit Ausgangssignal 4...20 mA
Anwendungsbereich
Betriebliche Minimum- (z. B. Trockenlaufschutz),
Maximum- (z. B. Überfüllsicherung) und Bereichs-
überwachung von Flüssigkeiten und Schüttgütern aller
Art in Anlagen, die den besonderen Anforderungen
der Sicherheitstechnik nach IEC 61508/IEC 61511
genügen sollen.
Die Messeinrichtung erfüllt die Anforderungen an
• Funktionale Sicherheit gemäß IEC 61508/IEC 61511
• Explosionsschutz (je nach Version)
• Elektromagnetische Verträglichkeit nach EN 61326
und NAMUR-Empfehlung NE 21
• Elektrische Sicherheit nach IEC/EN 61010-1
SD174F/00/DE/04.10
71116340
Ihre Vorteile
• Einsatz für Füllstandsüberwachung (MIN, MAX,
Bereich) bis SIL 2
– unabhängig beurteilt durch TÜV Nord nach
IEC 61508/IEC 61511
• Permanente Selbstüberwachung
• Kontinuierliche Messung
• Messung nahezu unabhängig von Produkt-
eigenschaften
• Messung auch bei stark bewegter Oberfläche und
bei Schaum möglich
• Einfache Inbetriebnahme
• Auch für Schüttgüter geeignet
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Endress+Hauser FMP40
Inhaltszusammenfassung für Endress+Hauser FMP40
- Seite 1 Handbuch zur Funktionalen Sicherheit Levelflex M FMP40, FMP41C, FMP43, FMP45 Geführtes Füllstand-Radar für Flüssigkeiten und Schüttgüter mit Ausgangssignal 4...20 mA Anwendungsbereich Ihre Vorteile Betriebliche Minimum- (z. B. Trockenlaufschutz), • Einsatz für Füllstandsüberwachung (MIN, MAX, Maximum- (z. B. Überfüllsicherung) und Bereichs- Bereich) bis SIL 2 überwachung von Flüssigkeiten und Schüttgütern aller...
-
Seite 2: Inhaltsverzeichnis
Inbetriebnahme- bzw. Proof Test Protokoll ....19 Zertifikat ........20 Endress+Hauser... -
Seite 3: Sil Konformitätserklärung
Levelflex M SIL Konformitätserklärung SIL_08006a_de Endress+Hauser... -
Seite 4: Allgemeines
CP002Z "Funktionale Sicherheit in der Prozess-Instrumentierung zur Risikoreduzierung". Aufbau des Messsystems Systemkomponenten In der folgenden Abbildung sind die Geräte des Messsystems beispielhaft dargestellt. FieldCare Commubox FXA191/195 Logic Unit FMP40 z. B. SPS, FMP41C Actuator Grenzsignalgeber, FMP43 4...20 mA FMP45 Anzeige- und... -
Seite 5: Beschreibung Der Anwendung Als Schutzeinrichtung
Geräteausprägungen und ab der genannten Software- und Hardwareversion gültig. Sofern nicht anderweitig angegeben, sind alle nachfolgenden Versionen ebenfalls für Schutzeinrichtungen einsetzbar. Bei Geräteänderungen wird ein zu IEC 61508 konformer Modifikationsprozess angewendet. Gültige Geräteausprägungen für sicherheitsbezogenen Einsatz: Levelflex M FMP40 Merkmal Benennung Ausprägung... - Seite 6 Zulassung alle Sonde alle O-Ring Werkstoff; Temperatur alle Prozessanschluss alle Hilfsenergie; Ausgang B, G, H Bedienung alle Sondenbauart alle Gehäuse alle Kabeleinführung alle Zusatzausstattung alle Gültige Software-Version: ab 01.04.02 (MIN, MAX, Bereich) Gültige Hardware-Version (Elektronik): ab Auslieferungsdatum September 2003 Endress+Hauser...
-
Seite 7: Mitgeltende Gerätedokumentationen
Mitgeltende Dokumentation Inhalt Bemerkung Gerätedokumentationen Technische Information – Technische Daten – Die Dokumentation steht Ihnen über TI358F/00 (FMP40) – Hinweise auf Zubehör das Internet zur Verfügung. → www.de.endress.com. TI386F/00 (FMP41C, FMP45) TI424F/00 (FMP43) Betriebsanleitung – Identifizierung – Die Dokumentation liegt dem Gerät (HART) –... -
Seite 8: Beschreibung Der Sicherheitsanforderungen Und Randbedingungen
Betriebsanleitungen sind zu beachten. Die Spezifikationen aus der Betriebsanleitung (→ ä 7, "Mitgeltende Gerätedokumentation") dürfen nicht überschritten werden. Zusätzlich gilt für den sicherheitsbezogenen Einsatz folgende Einschränkung: – Die Genauigkeit des sicherheitsbezogenen Ausgangssignals 4…20 mA beträgt ± 2%. Endress+Hauser... -
Seite 9: Kenngrößen Zur Funktionalen Sicherheit
Dieser Wert berücksichtigt alle Ausfallarten. Ausfallraten der Elektronikkomponenten gemäß Siemens SN29500. Bei einer durchschnittlichen Dauereinsatztemperatur nahe 50 °C sollte ein Faktor von 1,3 berücksichtigt werden. Sprungantwortzeit nach DIN EN 61298-2. 1oo1 1,0E-02 5,0E-03 0,0E+00 Intervall für Wiederholungsprüfung (Jahre) SD174de03 Intervall für Wiederholungsprüfung (2-Draht Ausführung) Endress+Hauser... - Seite 10 Dieser Wert berücksichtigt alle Ausfallarten. Ausfallraten der Elektronikkomponenten gemäß Siemens SN29500. Bei einer durchschnittlichen Dauereinsatztemperatur nahe 50 °C sollte ein Faktor von 1,3 berücksichtigt werden. Sprungantwortzeit nach DIN EN 61298-2. 1oo1 1,0E-02 5,0E-03 0,0E+00 Intervall für Wiederholungsprüfung (Jahre) SD174de04 Intervall für Wiederholungsprüfung (4-Draht Ausführung) Endress+Hauser...
-
Seite 11: Geräteverhalten Im Betrieb Und Bei Störung
Tank aufgenommen wurde. Die Ausblendung muss mindenstens 1 m lang sein, da sie den Einkoppelbereich abdecken muss. Wird das Gerät in einen Stutzen eingebaut, muss zusätzlich sichergestellt sein, dass die Ausblendung mindes- tens 0.5 m länger ist als die Stutzenlänge. Endress+Hauser... -
Seite 12: Bedienung
Längenabgleich ↓ Abgleich Leer E ↓ Abgleich Voll F ↓ → Betriebsanleitung Ausblendung ↓ → Betriebsanleitung Weitere Einstellungen: Funktionsgruppe 05 ↓ Überfüllsicherung WHG (optional, → ä 13) ↓ Verriegelung vor Ort: alle 3 Tasten am Display VU331 gemeinsam drücken Endress+Hauser... - Seite 13 Parameter muss so eingestellt werden merging echoes parable fit 0D25 Parameter muss so eingestellt werden Allgemein: → Hinweis 3 threshold near 0,04*0D85, 0D35 falls "Behälter-Eigensch." (002) = Koax-Sonde (4), 0,07*0D85, sonst → Hinweis 3 threshold attenuation = 0D86 0D36 constant Endress+Hauser...
- Seite 14 Eine Messbedingung (Echo), die zu einem ALARM im Bereich "Sicherheitsabstand SD" führt, kann zurückge- setzt bzw. gelöscht werden, indem – vor Ort über die LCD-Anzeige VU331 der ALARM in Pos. 017 bestätigt wird; – über das Kommunikationsprotokoll (HART) die Alarmmeldung bestätigt wird (FieldCare: unter Sicherheits- einstellungen "Reset Selbsthalt"). Endress+Hauser...
-
Seite 15: Wartung
↓ Software Standard Wartungshinweise und Hinweise zur Nachkalibrierung sind der zugehörigen Betriebsanleitung (→ ä 7, Wartung "Mitgeltende Gerätedokumentation") zu entnehmen. Während der Parametrierung, Wiederholungsprüfung und der Wartungsarbeiten am Gerät müssen zur Gewährleistung der Prozesssicherheit alternative überwachende Maßnahmen ergriffen werden. Endress+Hauser... -
Seite 16: Wiederholungsprüfung
Bei Abweichung des erwarteten Stromwertes zu einem bestimmten Füllstand von > ±2 % ist die Wiederho- lungsprüfung nicht bestanden. Zur Störungsbehebung → Betriebsanleitungen (→ ä 7, "Mitgeltende Geräte- dokumentation"), Kapitel 9. Durch diese Prüfung werden 98 % der gefährlichen unerkannten Ausfälle aufgedeckt. Endress+Hauser... - Seite 17 Bei Abweichung des erwarteten Stromwertes zu einem bestimmten Füllstand von > ±2 % ist die Wiederho- lungsprüfung nicht bestanden. Zur Störungsbehebung → Betriebsanleitungen (→ ä 7, "Mitgeltende Geräte- dokumentation"), Kapitel 9. Durch diese Prüfung werden 70 % der gefährlichen unerkannten Ausfälle aufgedeckt. Nicht aufgedeckt werden einige Fehler des Sensors (Sonde) und der Sensorelektronik (HF-Modul). Endress+Hauser...
-
Seite 18: Reparatur
Systematische Fehler können beispielsweise durch Stoffeigenschaften, Betriebsbedingungen, Ansatzbildung oder Korrosion verursacht werden. Reparatur Reparatur Die Reparatur der Geräte darf grundsätzlich nur durch Endress+Hauser durchgeführt werden. Erfolgt die Reparatur von anderer Seite können die sicherheitstechnischen Funktionen nicht mehr garantiert werden. Ausnahme: Ein Austausch folgender Komponenten darf durch den Kunden vorgenommen werden, wenn der verantwort- liche Mitarbeiter zuvor durch Endress+Hauser hierfür geschult wurde:... -
Seite 19: Anhang
Messstellen / TAG Nr. Anlage Gerätetyp / Bestellcode Seriennummer Gerät Name Datum Unterschrift Gerätespezifische Inbetriebnahmeparameter Leerabgleich Vollabgleich Proof Test Protokoll Sollwert Istwert Prüfschritt 1. Stromwert 1 2. Stromwert 2 3. ggf. Stromwert 3 4. ggf. Stromwert 4 5. ggf. Stromwert 5 SD174de05 Endress+Hauser... -
Seite 20: Zertifikat
Levelflex M Zertifikat Endress+Hauser... - Seite 21 Levelflex M Endress+Hauser...
- Seite 22 Levelflex M Endress+Hauser...
- Seite 23 Levelflex M Endress+Hauser...
