Levelflex M FMP 40 mit HART/4...20 mA
Endress+Hauser
4.2

Anschluss Messeinheit

Anschlussraum

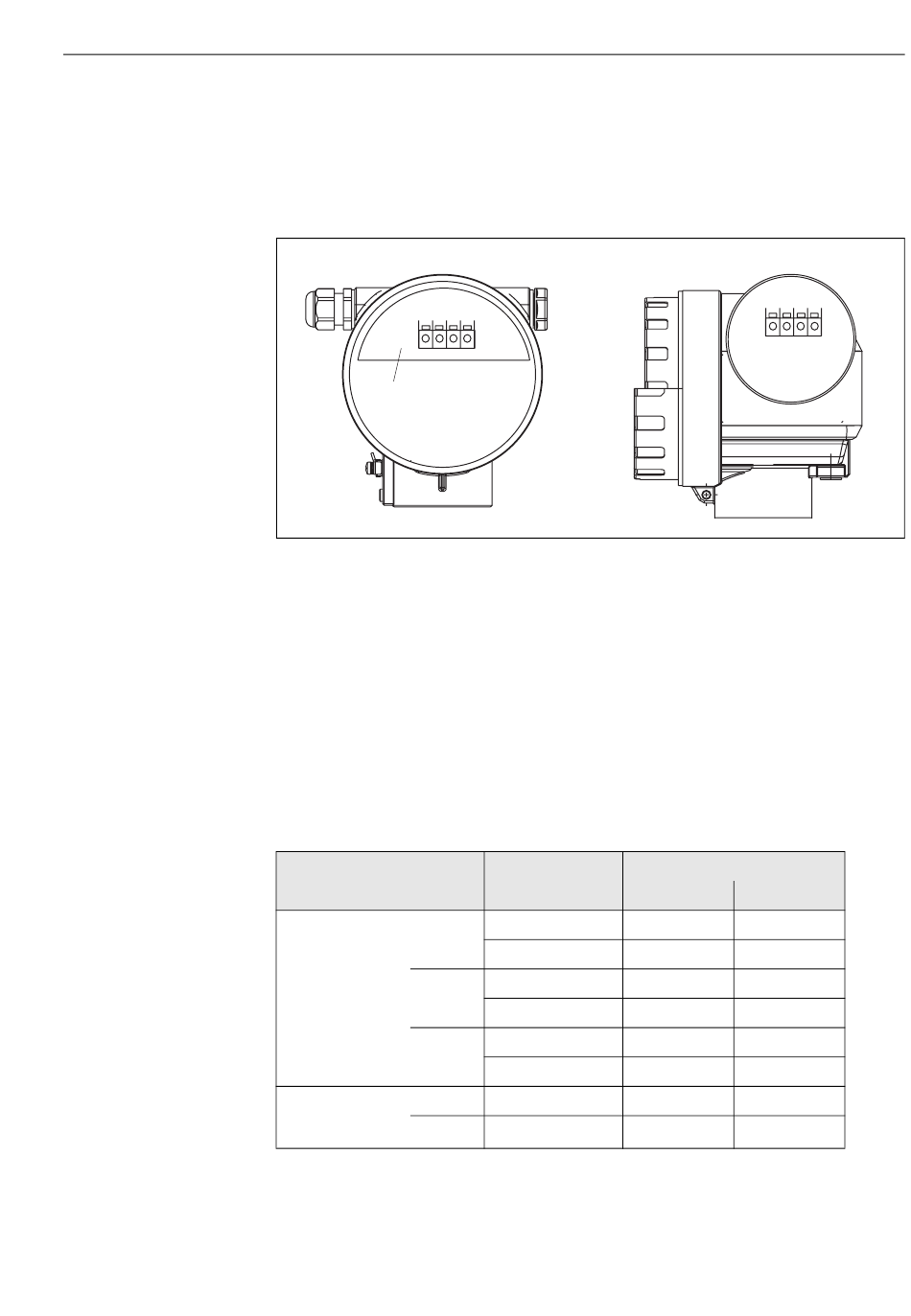

Es stehen zwei Gehäuse zur Verfügung:
• Gehäuse F12 mit abgedichtetem Anschlussraum für Standard oder EEx ia
• Gehäuse T12 mit separatem Anschlussraum für Standard, EEx e oder EEx d.
Gehäuse F12
abgedichteter
Anschlußraum
Die Gerätedaten befinden sich auf dem Typenschild mit wichtigen Informationen
bezüglich Analogausgang und Spannungsversorgung. Gehäusedrehen bezüglich der
Verdrahtung siehe »Gehäuse drehen« auf Seite 28.
Bürde HART
Min. Bürde für HART-Kommunikation: 250 Ω
Kabeleinführung
Kabelverschraubung: M20x1,5
Kabeleinführung: G ½ oder ½" NPT

Versorgungsspannung

HART, 2-Draht
Alle folgenden Spannungen sind Klemmenspannungen direkt am Gerät:
Kommunikation
HART
Standard
EEx ia
EEx em
EEx d
Feststrom Standard
(HART
EEx ia
multidrop Betrieb)
Klemmenspannung
Stromaufnahme
minimal
4 mA 16 V
20 mA 7,5 V
4 mA 16 V
20 mA 7,5 V
4 mA 16 V
20 mA 11 V
11 mA 10 V
11 mA 10 V
4 Verdrahtung
Gehäuse T12
maximal
36 V
36 V
30 V
30 V
30 V
30 V
36 V
30 V
