9 Störungsbehebung
9.1

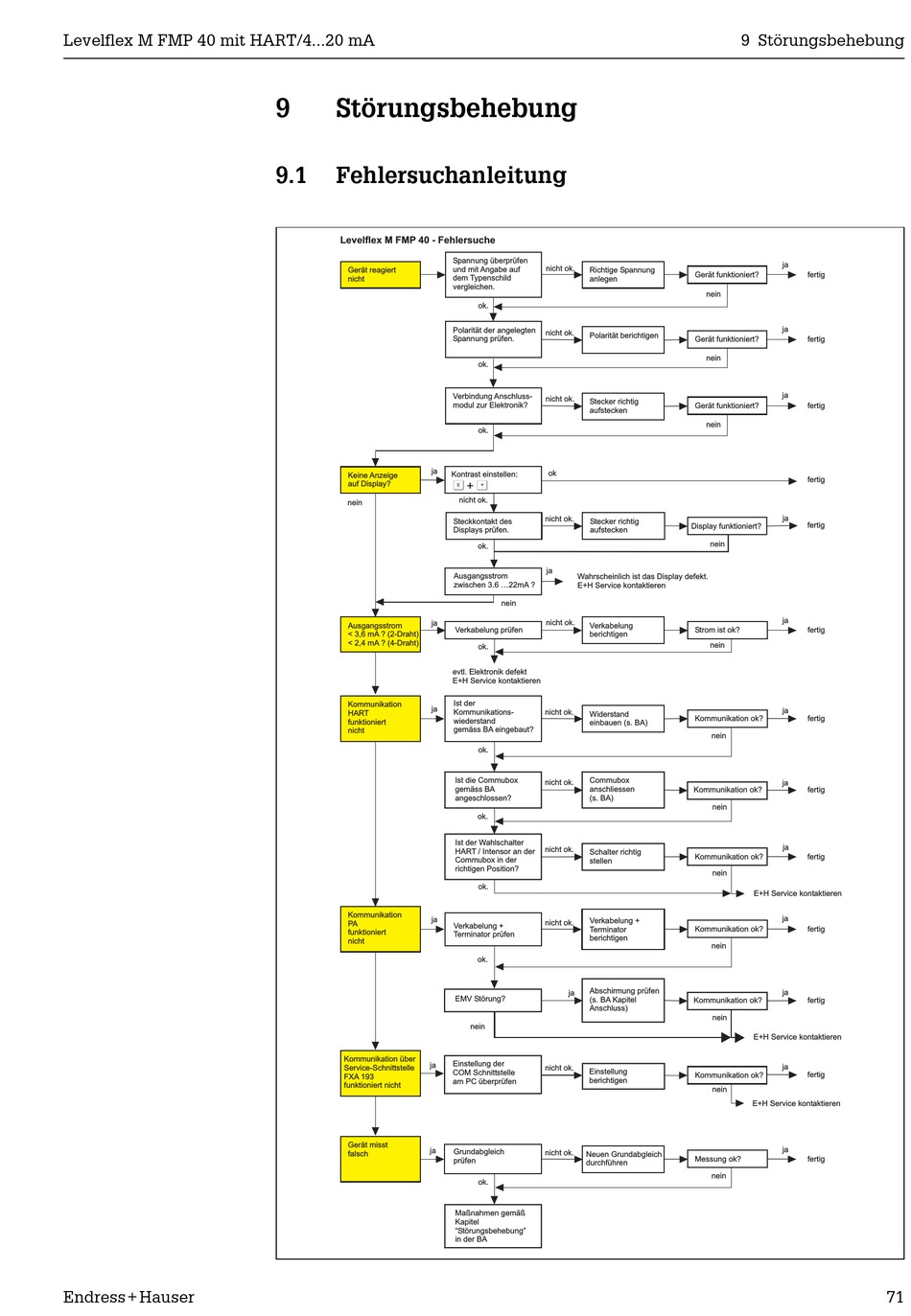

Fehlersuchanleitung

Levelflex M FMP 40 - Fehlersuche
Gerät reagiert
nicht
ja
Keine Anzeige
auf Display?
nein
ja
Ausgangsstrom
< 3,6 mA ? (2-Draht)
< 2,4 mA ? (4-Draht)
Kommunikation
ja
HART
funktioniert
nicht
Kommunikation
ja
PA
funktioniert
nicht
Kommunikation über
ja
Service-Schnittstelle
FXA 193
funktioniert nicht
Gerät misst
ja
falsch
Spannung überprüfen
nicht ok.
und mit Angabe auf
Richtige Spannung
dem Typenschild
anlegen
vergleichen.
ok.
Polarität der angelegten
nicht ok.
Polarität berichtigen
Spannung prüfen.
ok.
Verbindung Anschluss-
nicht ok.
Stecker richtig
modul zur Elektronik?
aufstecken
ok.
ok
Kontrast einstellen:
+
F O
nicht ok.
nicht ok.
Steckkontakt des Stecker richtig
Displays prüfen. aufstecken
ok.
ja
Ausgangsstrom
Wahrscheinlich ist das Display defekt.
zwischen 3.6 ...22mA ?
E+H Service kontaktieren
nein
nicht ok.
Verkabelung
Verkabelung prüfen
berichtigen
ok.
evtl. Elektronik defekt
E+H Service kontaktieren
Ist der
Kommunikations- nicht ok.
Widerstand
wiederstand
einbauen (s. BA)
gemäss BA eingebaut?
ok.
Ist die Commubox Commubox
nicht ok.
gemäss BA anschliessen
angeschlossen? (s. BA)
ok.
Ist der Wahlschalter
nicht ok.
HART / Intensor an der Schalter richtig
Commubox in der stellen
richtigen Position?
ok.
Verkabelung +
nicht ok.
Verkabelung +
Terminator
Terminator prüfen
berichtigen
ok.
Abschirmung prüfen
ja
EMV Störung?
(s. BA Kapitel
Anschluss)
nein
Einstellung der
nicht ok.
COM Schnittstelle Einstellung
berichtigen
am PC überprüfen
Grundabgleich
nicht ok.
Neuen Grundabgleich
prüfen
durchführen
ok.
Maßnahmen gemäß
Kapitel
"Störungsbehebung"
in der BA
9 Störungsbehebung
ja
Gerät funktioniert? fertig
nein
ja
Gerät funktioniert? fertig
nein
ja
Gerät funktioniert? fertig
nein
fertig
ja
fertig
Display funktioniert?
nein
ja
Strom ist ok? fertig
nein
ja
Kommunikation ok? fertig
nein
ja
Kommunikation ok? fertig
nein
ja
Kommunikation ok? fertig
nein
E+H Service kontaktieren
ja
Kommunikation ok?
fertig
nein
ja
Kommunikation ok? fertig
nein
E+H Service kontaktieren
ja
Kommunikation ok? fertig
nein
E+H Service kontaktieren
ja
Messung ok? fertig
nein
