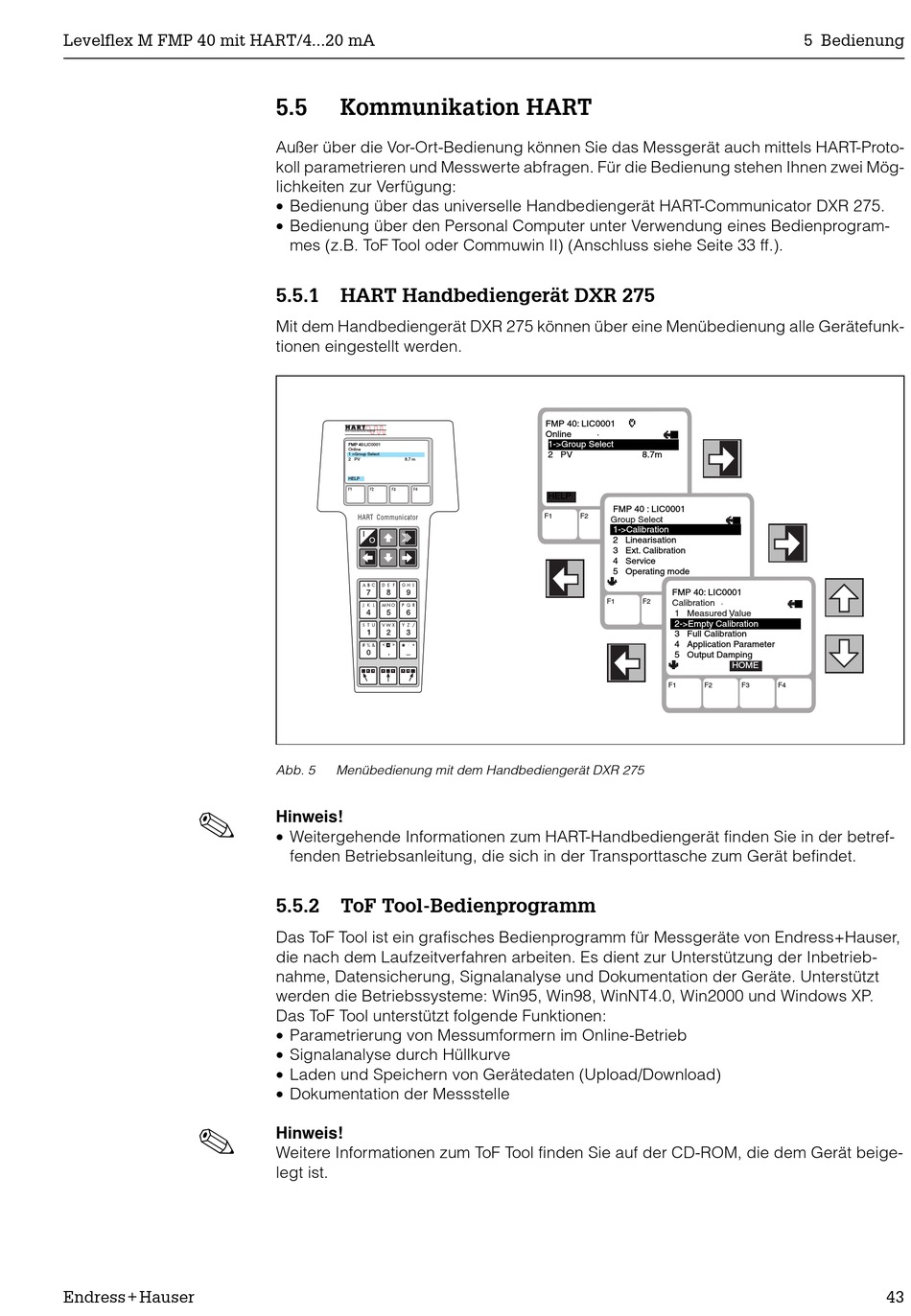

Levelflex M FMP 40 mit HART/4...20 mA
!
!
Endress+Hauser
5.5

Kommunikation HART

Außer über die Vor-Ort-Bedienung können Sie das Messgerät auch mittels HART-Proto-
koll parametrieren und Messwerte abfragen. Für die Bedienung stehen Ihnen zwei Mög-
lichkeiten zur Verfügung:
• Bedienung über das universelle Handbediengerät HART-Communicator DXR 275.
• Bedienung über den Personal Computer unter Verwendung eines Bedienprogram-
mes (z.B. ToF Tool oder Commuwin II) (Anschluss siehe Seite 33 ff.).
5.5.1 HART Handbediengerät DXR 275
Mit dem Handbediengerät DXR 275 können über eine Menübedienung alle Gerätefunk-
tionen eingestellt werden.
FMP 40:LIC0001
Online
1 >Group Select
2 PV 8.7 m
HELP
I
O
Abb. 5 Menübedienung mit dem Handbediengerät DXR 275
Hinweis!
• Weitergehende Informationen zum HART-Handbediengerät finden Sie in der betref-
fenden Betriebsanleitung, die sich in der Transporttasche zum Gerät befindet.
5.5.2 ToF Tool-Bedienprogramm
Das ToF Tool ist ein grafisches Bedienprogramm für Messgeräte von Endress+Hauser,
die nach dem Laufzeitverfahren arbeiten. Es dient zur Unterstützung der Inbetrieb-
nahme, Datensicherung, Signalanalyse und Dokumentation der Geräte. Unterstützt
werden die Betriebssysteme: Win95, Win98, WinNT4.0, Win2000 und Windows XP.
Das ToF Tool unterstützt folgende Funktionen:
• Parametrierung von Messumformern im Online-Betrieb
• Signalanalyse durch Hüllkurve
• Laden und Speichern von Gerätedaten (Upload/Download)
• Dokumentation der Messstelle
Hinweis!
Weitere Informationen zum ToF Tool finden Sie auf der CD-ROM, die dem Gerät beige-
legt ist.
FMP 40: LIC0001
Online
1->Group Select
2 PV 8.7m
HELP
FMP 40 : LIC0001
F1 F2 F3 F4
Group Select
1->Calibration
2 Linearisation
3 Ext. Calibration
4 Service
5 Operating mode
HOME
FMP 40 : LIC0001
F1 F2 F3 F4
Calibration
1 Measured Value
2->Empty Calibration
3 Full Calibration
4 Application Parameter
5 Output Damping
F1 F2
5 Bedienung
HOME
F3 F4
43
