2.3.5 Einbauhinweise für Füllstandmessungen in Schüttgütern und Flüssigkeiten
• Verwenden Sie für Schüttgüter im Normalfall Seilsonden, Stabsonden sind in Schüttgütern nur
für kurze Messbereiche bis ca. 2 m geeignet. Dies gilt vor allem für Anwendungen, in denen die
Sonde seitlich schräg eingebaut wird und für leichte und gut rieselfähige Schüttgüter.
• Verwenden Sie für Flüssigkeiten im Normalfall Stab- oder Koaxsonden. Seilsonden werden in
Flüssigkeiten verwendet, für Messbereiche > 4 m oder wenn die Deckenfreiheit den Einbau
von starren Sonden nicht zulässt.
• Koaxsonden eignen sich für Flüssigkeiten mit Viskositäten bis ca. 500 cSt.
Mit Koaxsonden können auch die allermeisten verflüssigten Gase gemessen werden, ab Die-
lektrizitätskonstante 1,4. Darüberhinaus haben sämtliche Einbaubedingungen, wie Stutzen,
Einbauten im Tank usw. bei Verwendung einer Koaxsonde keinerlei Einfluss auf die Messung.
Beim Einsatz in Kunststofftanks bietet eine Koaxsonde maximale EMV-Sicherheit.
• Bei großen Silos kann der seitliche Druck auf das Seil so hoch sein, dass ein kunststoffumman-
teltes Seil eingesetzt werden muss. Wir empfehlen bei Mühlenprodukten wie Getreide, Wei-
zen, Mehl, den Einsatz des PA-beschichteten Seils.
Einbauort

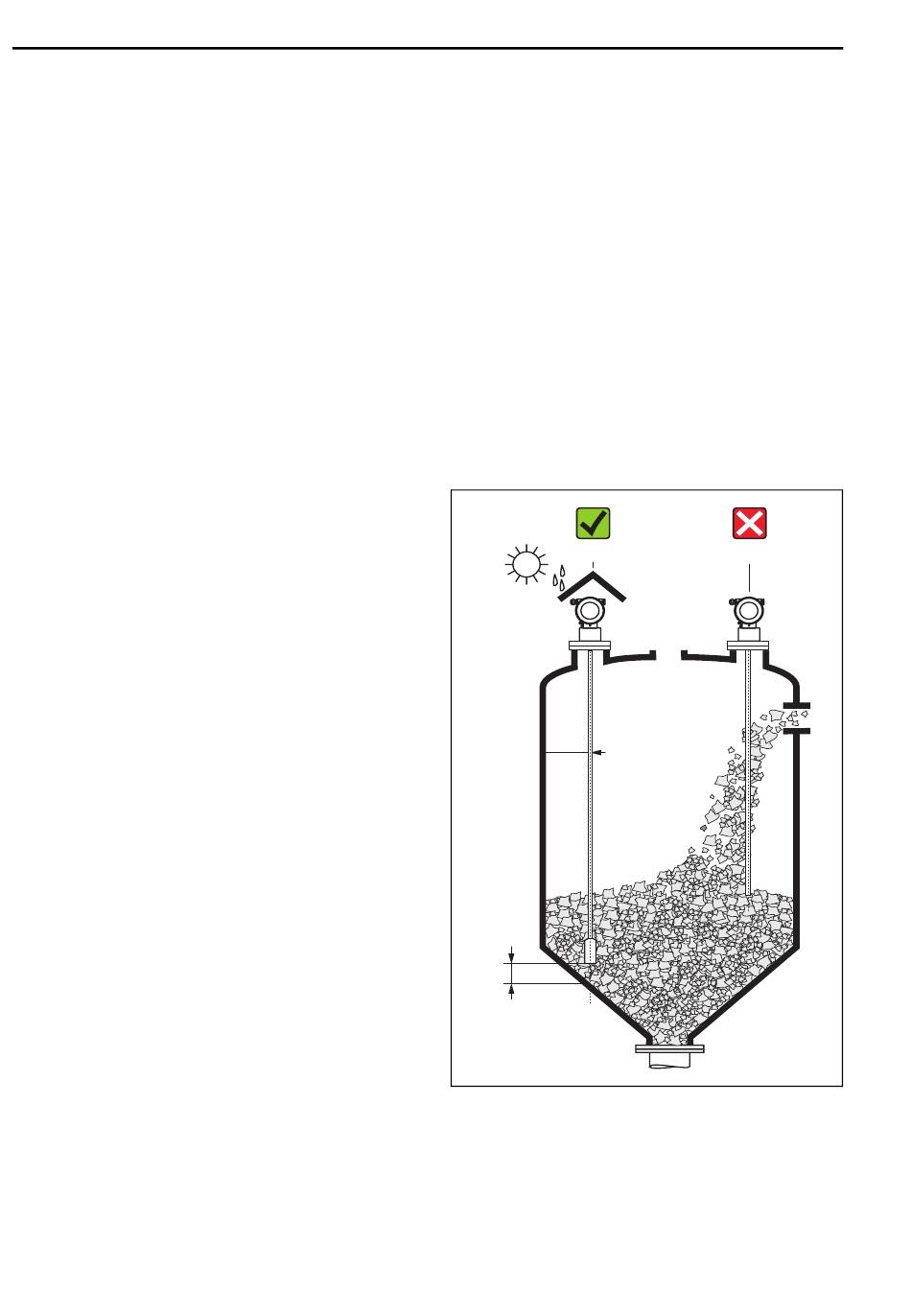

• Stab- und Seilsonden nicht in den Befüll-
strom montieren (2).
• Stab- und Seilsonden soweit von der Wand
weg montieren (B), dass bei Ansatzbildung
an der Wand ein Abstand der Sonde zu die-
sem Ansatz von min. 100 mm bleibt.
• Stab- und Seilsonden mit möglichst gro-
ßem Abstand zu Einbauten montieren. Bei
Abständen < 300 mm muss bei der Inbe-
triebnahme eine "Ausblendung" durchge-
führt werden.
• Beim Einbau von Stab- und Seilsonden in
Kunststoffbehältern gilt der Mindestab-
stand von 300 mm auch zu metallischen
Teilen außerhalb des Behälters.
• Stab- und Seilsonden dürfen metallische
Behälterwände oder Böden nicht zeit-
weise berühren.
• Mindestabstand des Sondenende zum
Behälterboden (C):
– Seilsonde: 150 mm
– Stabsonde: 50 mm
– Koaxsonde: 10 mm
• Bei der Installation im Freien wird eine
Wetterschutzhaube (1) empfohlen, siehe
Betriebsanleitung auf der CD-ROM.
