7 Inbetriebnahme
WARNUNG
83260201 1/2019-02 Et
Montage- und Betriebsanleitung
Zweistoffbrenner WGL30/1-C ZM

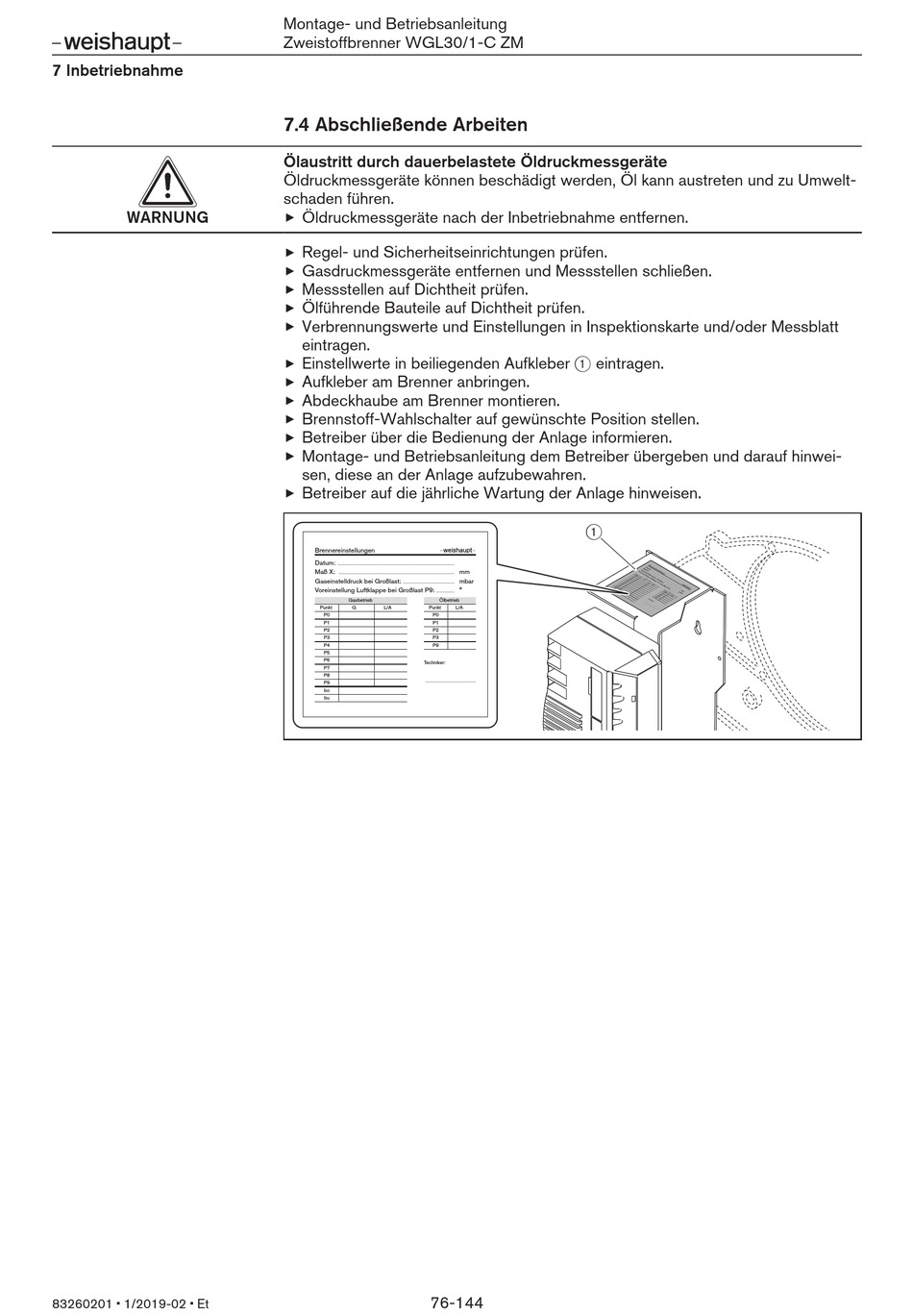

7.4 Abschließende Arbeiten
Ölaustritt durch dauerbelastete Öldruckmessgeräte
Öldruckmessgeräte können beschädigt werden, Öl kann austreten und zu Umwelt-
schaden führen.
Öldruckmessgeräte nach der Inbetriebnahme entfernen.
Regel- und Sicherheitseinrichtungen prüfen.
Gasdruckmessgeräte entfernen und Messstellen schließen.
Messstellen auf Dichtheit prüfen.
Ölführende Bauteile auf Dichtheit prüfen.
Verbrennungswerte und Einstellungen in Inspektionskarte und/oder Messblatt
eintragen.
Einstellwerte in beiliegenden Aufkleber 1 eintragen.
Aufkleber am Brenner anbringen.
Abdeckhaube am Brenner montieren.
Brennstoff-Wahlschalter auf gewünschte Position stellen.
Betreiber über die Bedienung der Anlage informieren.
Montage- und Betriebsanleitung dem Betreiber übergeben und darauf hinwei-
sen, diese an der Anlage aufzubewahren.
Betreiber auf die jährliche Wartung der Anlage hinweisen.
Brennereinstellungen
Datum:
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Maß X:
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Gaseinstelldruck bei Großlast:
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Voreinstellung Luftklappe bei Großlast P9:
. . . . . . . . . . . . . . . . . . .
Gasbetrieb
Ölbetrieb
Punkt
G
L/A
Punkt
L/A
P0
P0
P1
P1
P2
P2
P3
P3
P4
P9
P5
P6
Techniker:
P7
P8
P9
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
bo
bu
76-144
1
mm
mbar
°
