Montage- und Betriebsanleitung
Zweistoffbrenner WGL30/1-C ZM

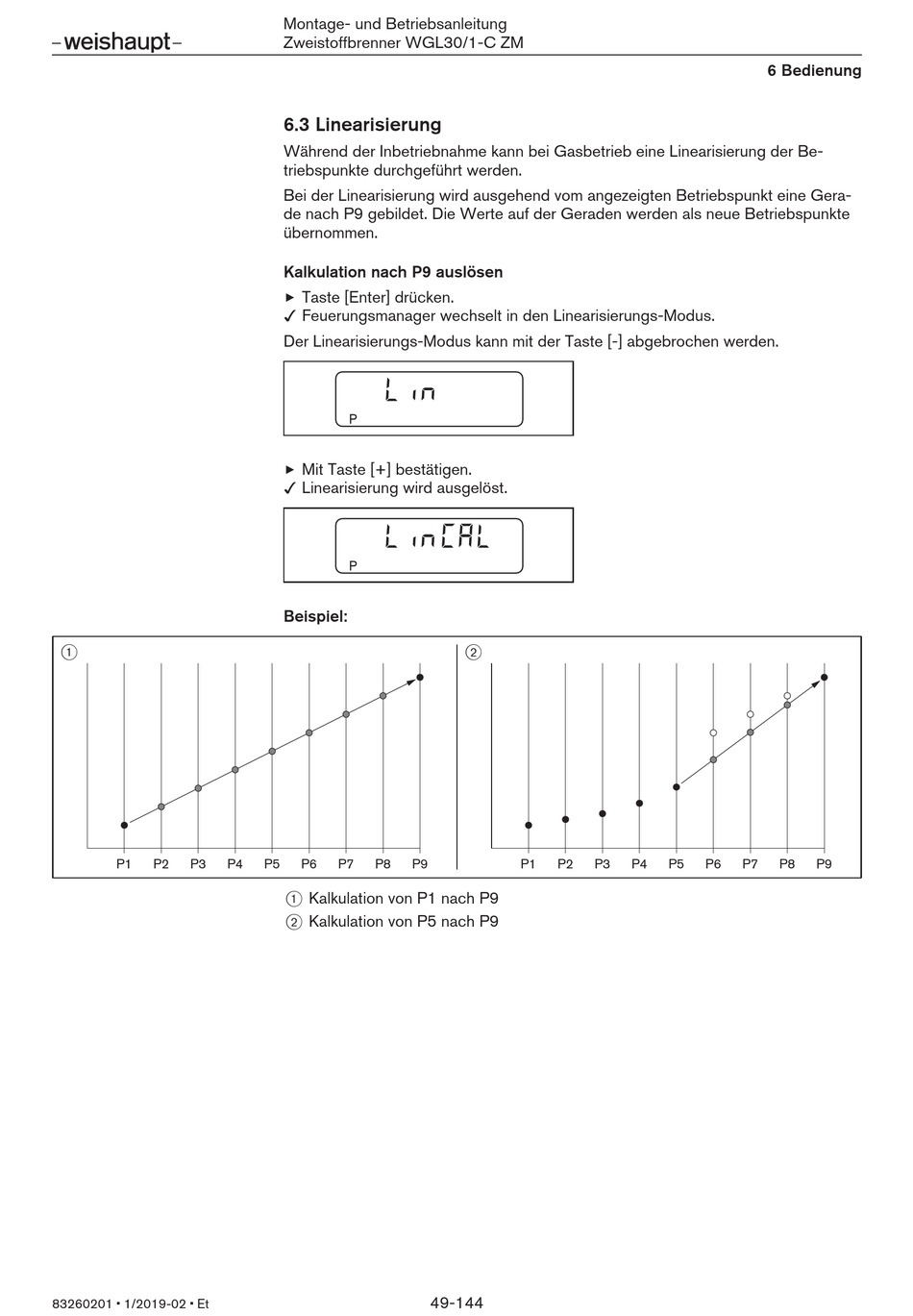

6.3 Linearisierung

Während der Inbetriebnahme kann bei Gasbetrieb eine Linearisierung der Be-
triebspunkte durchgeführt werden.
Bei der Linearisierung wird ausgehend vom angezeigten Betriebspunkt eine Gera-
de nach P9 gebildet. Die Werte auf der Geraden werden als neue Betriebspunkte
übernommen.
Kalkulation nach P9 auslösen
Taste [Enter] drücken.
Feuerungsmanager wechselt in den Linearisierungs-Modus.
Der Linearisierungs-Modus kann mit der Taste [-] abgebrochen werden.
Mit Taste [+] bestätigen.
Linearisierung wird ausgelöst.
Beispiel:
P4 P5 P6 P7 P8
1 Kalkulation von P1 nach P9
2 Kalkulation von P5 nach P9
2
P9 P1 P2
49-144
P3 P4 P5 P6 P7
6 Bedienung
P8 P9
