6 Bedienung
Pnr.
Parameter
Feldbus-Adresse
1
Aktorenstellung in Standby
2
Funktion Feldbusmodul
3
–oder–
Funktion Analogmodul
Nachbelüftungszeit
4
Fehlerspeicher
5
– keine Funktion –
6
Öldruckwächter (X3:12)
7
Luftdruckwächter bei Ölbetrieb
8
(X3:11)
Betriebsart Ausgang X3:1 bei
9
Ölbetrieb
Gasdruckwächter-min/-Dicht-
A
heitskontrolle (X3:12)
Luftdruckwächter bei Gasbe-
b
trieb (X3:11)
(nur Anzeige, keine Änderung
möglich)
83260201 1/2019-02 Et
Montage- und Betriebsanleitung
Zweistoffbrenner WGL30/1-C ZM

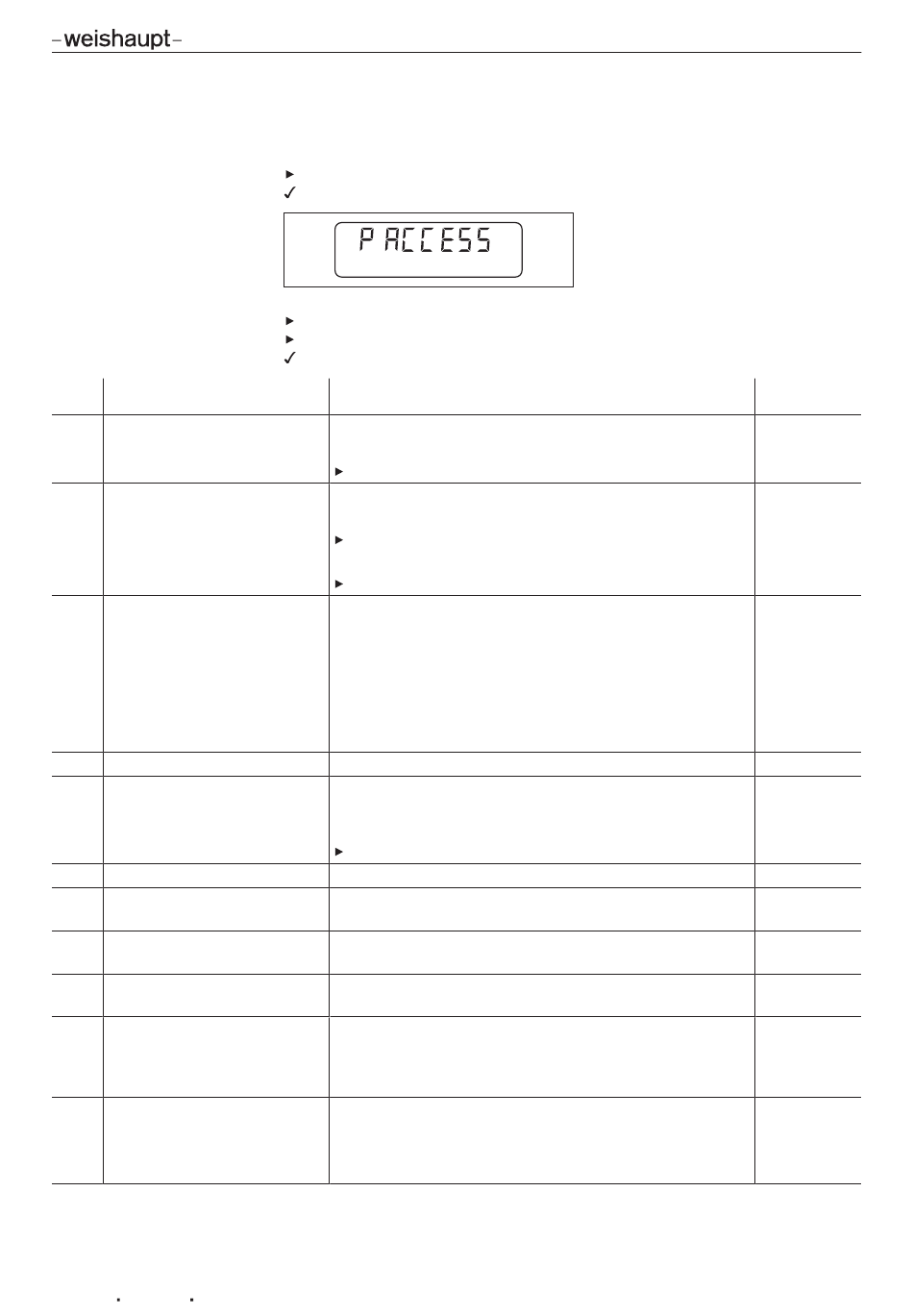

6.2.3 Parameter-Ebene
Die Parameter-Ebene kann nur im Standby (OFF) aufgerufen werden.
Taste [+] und [Enter] gleichzeitig ca. 2 Sekunden drücken.
Die Parameter-Ebene ist aktiviert.
Taste [+] drücken.
Taste [Enter] drücken um zum nächsten Parameter zu gelangen.
Erst dann wird der Wert gespeichert.
Einstellbereich
0 ... 254 / OFF
Umschalten auf OFF und zu Adresse:
Taste [–] und [+] gleichzeitig kurz drücken.
0.0 ... 90.0°
Luftklappenstellung ändern:
Taste [L/A] und [+] oder [–] drücken.
Gasdrosselstellung ändern:
Taste [G] und [+] oder [–] drücken.
Der Parameter ist abhängig vom eingesetzten Modul.
Einstellbereich der Parameter, siehe Montage- und Be-
triebsanleitung Modul.
Feldbusmodul (Reaktion auf Wärmeanforderung):
2: Busvorgabe und Regelkette (T1/T2) aktiv
Analogmodul:
2: DIP-Schalter aktiv
0 ... 4095 s
0: Fehlerspeicher ist leer
1: Fehlerspeicher enthält Daten
Fehlerspeicher löschen:
Taste [L/A] und [+] gleichzeitig ca. 2 Sekunden drücken.
–
0: nicht aktiv
1: aktiv
0: nicht aktiv
1: aktiv
1: Sicherheitsmagnetventil
2: Tankventil
0: nicht aktiv
1: Proof-of-closure (Ventil 1)
2: ohne Gasdruckwächter-min
3: mit Gasdruckwächter-min
0: nicht aktiv
1: aktiv
46-144
Werk-
einstellung
OFF
0.0
2
2
–
–
1
1
1
3
1
