3 Produktbeschreibung
83260201 1/2019-02 Et
Montage- und Betriebsanleitung
Zweistoffbrenner WGL30/1-C ZM

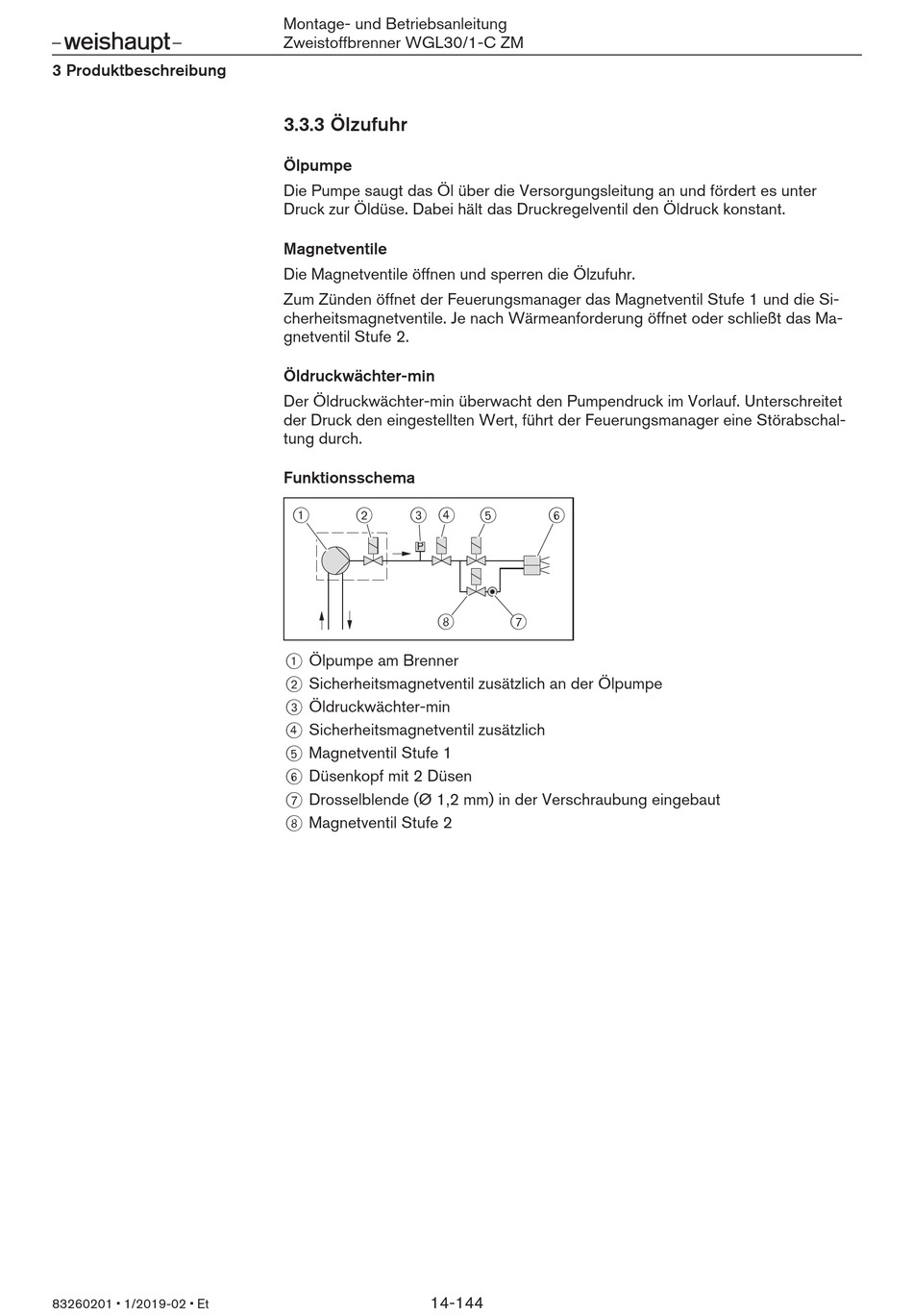

3.3.3 Ölzufuhr
Ölpumpe
Die Pumpe saugt das Öl über die Versorgungsleitung an und fördert es unter
Druck zur Öldüse. Dabei hält das Druckregelventil den Öldruck konstant.
Magnetventile
Die Magnetventile öffnen und sperren die Ölzufuhr.
Zum Zünden öffnet der Feuerungsmanager das Magnetventil Stufe 1 und die Si-
cherheitsmagnetventile. Je nach Wärmeanforderung öffnet oder schließt das Ma-
gnetventil Stufe 2.
Öldruckwächter-min
Der Öldruckwächter-min überwacht den Pumpendruck im Vorlauf. Unterschreitet
der Druck den eingestellten Wert, führt der Feuerungsmanager eine Störabschal-
tung durch.
Funktionsschema
1
2
3
4
P
8
1 Ölpumpe am Brenner
2 Sicherheitsmagnetventil zusätzlich an der Ölpumpe
3 Öldruckwächter-min
4 Sicherheitsmagnetventil zusätzlich
5 Magnetventil Stufe 1
6 Düsenkopf mit 2 Düsen
7 Drosselblende (Ø 1,2 mm) in der Verschraubung eingebaut
8 Magnetventil Stufe 2
14-144
5
6
7
