Ölpumpe Aus- Und Einbauen - Weishaupt WGL30/1-C ZM Montage- Und Betriebsanleitung

VORSICHT
83260201 1/2019-02 Et
Montage- und Betriebsanleitung
Zweistoffbrenner WGL30/1-C ZM

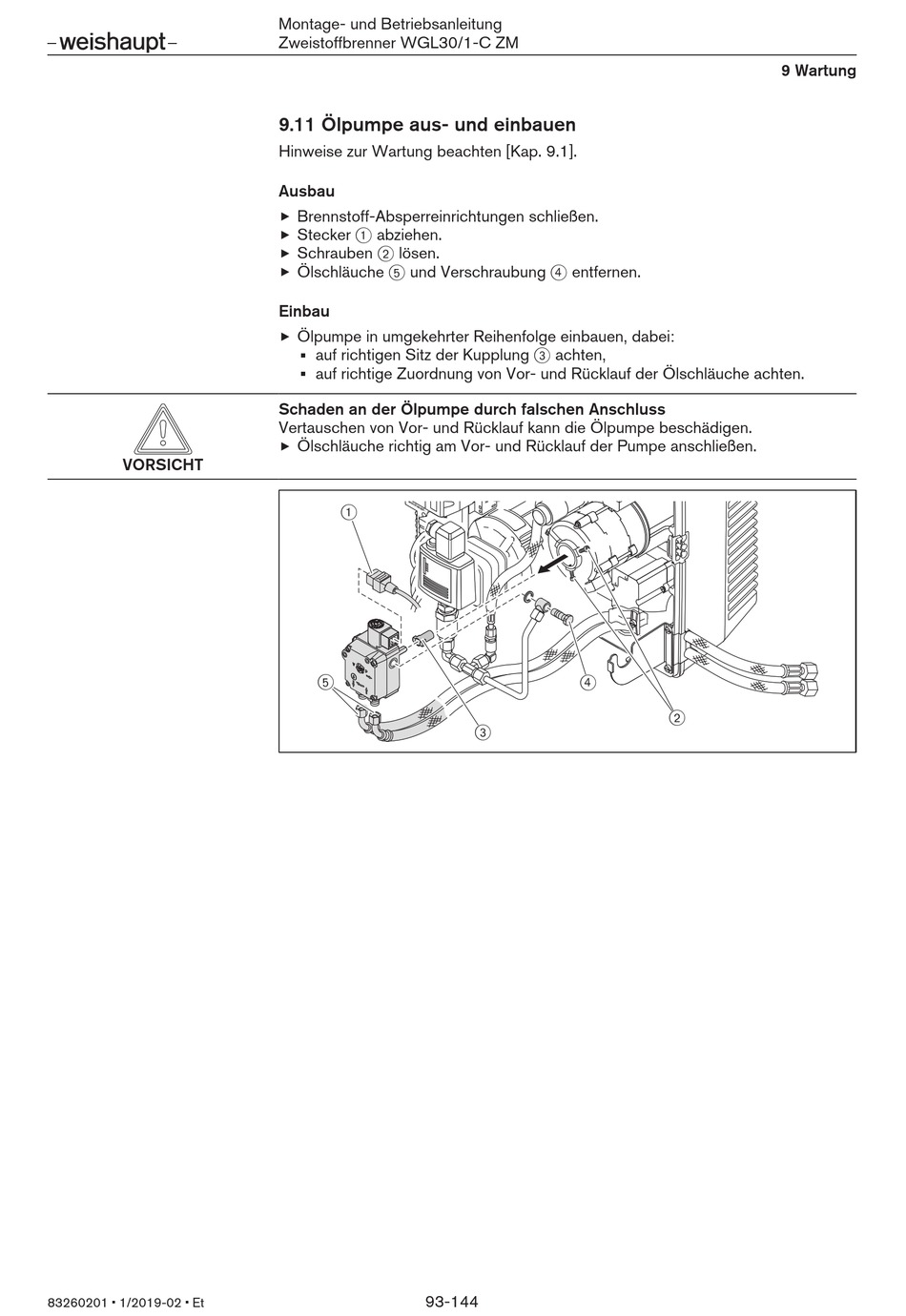

9.11 Ölpumpe aus- und einbauen
Hinweise zur Wartung beachten [Kap. 9.1].
Ausbau
Brennstoff-Absperreinrichtungen schließen.
Stecker 1 abziehen.
Schrauben 2 lösen.
Ölschläuche 5 und Verschraubung 4 entfernen.
Einbau
Ölpumpe in umgekehrter Reihenfolge einbauen, dabei:
auf richtigen Sitz der Kupplung 3 achten,
auf richtige Zuordnung von Vor- und Rücklauf der Ölschläuche achten.
Schaden an der Ölpumpe durch falschen Anschluss
Vertauschen von Vor- und Rücklauf kann die Ölpumpe beschädigen.
Ölschläuche richtig am Vor- und Rücklauf der Pumpe anschließen.
1
5
93-144
4
3
9 Wartung
2
