7 Inbetriebnahme
Beispiel
WARNUNG
83273901 1/2020-04 Neu
Montage- und Betriebsanleitung
Zweistoffbrenner WM-GL20/2-A ZM-T-3LN multiflam® (W-FM100/200)

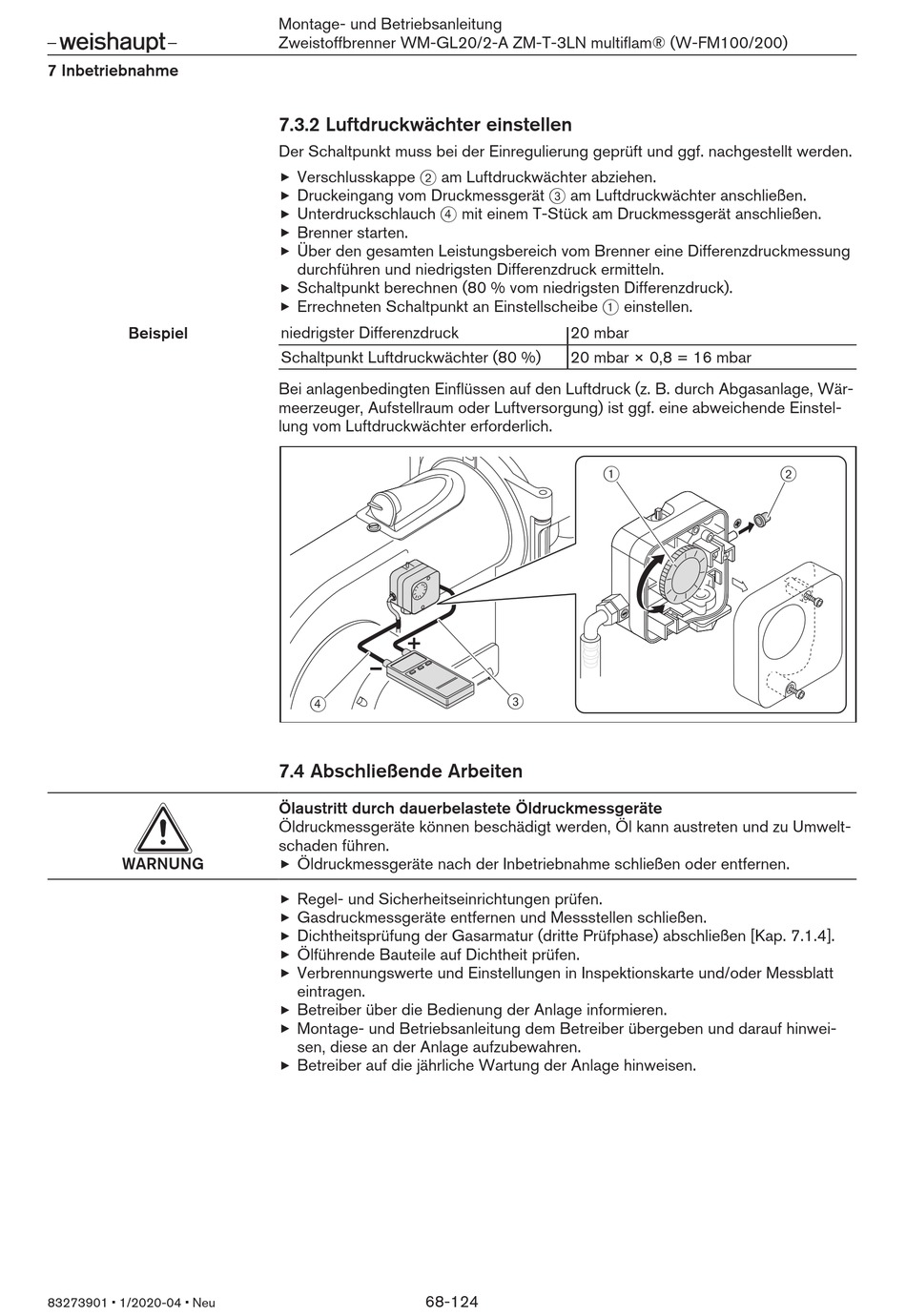

7.3.2 Luftdruckwächter einstellen
Der Schaltpunkt muss bei der Einregulierung geprüft und ggf. nachgestellt werden.
Verschlusskappe 2 am Luftdruckwächter abziehen.
Druckeingang vom Druckmessgerät 3 am Luftdruckwächter anschließen.
Unterdruckschlauch 4 mit einem T-Stück am Druckmessgerät anschließen.
Brenner starten.
Über den gesamten Leistungsbereich vom Brenner eine Differenzdruckmessung
durchführen und niedrigsten Differenzdruck ermitteln.
Schaltpunkt berechnen (80 % vom niedrigsten Differenzdruck).
Errechneten Schaltpunkt an Einstellscheibe 1 einstellen.
niedrigster Differenzdruck
Schaltpunkt Luftdruckwächter (80 %)
Bei anlagenbedingten Einflüssen auf den Luftdruck (z. B. durch Abgasanlage, Wär-
meerzeuger, Aufstellraum oder Luftversorgung) ist ggf. eine abweichende Einstel-
lung vom Luftdruckwächter erforderlich.
4
7.4 Abschließende Arbeiten
Ölaustritt durch dauerbelastete Öldruckmessgeräte
Öldruckmessgeräte können beschädigt werden, Öl kann austreten und zu Umwelt-
schaden führen.
Öldruckmessgeräte nach der Inbetriebnahme schließen oder entfernen.
Regel- und Sicherheitseinrichtungen prüfen.
Gasdruckmessgeräte entfernen und Messstellen schließen.
Dichtheitsprüfung der Gasarmatur (dritte Prüfphase) abschließen [Kap. 7.1.4].
Ölführende Bauteile auf Dichtheit prüfen.
Verbrennungswerte und Einstellungen in Inspektionskarte und/oder Messblatt
eintragen.
Betreiber über die Bedienung der Anlage informieren.
Montage- und Betriebsanleitung dem Betreiber übergeben und darauf hinwei-
sen, diese an der Anlage aufzubewahren.
Betreiber auf die jährliche Wartung der Anlage hinweisen.
68-124
20 mbar
20 mbar × 0,8 = 16 mbar
1
3
2
