83260201 1/2019-02 Et
Montage- und Betriebsanleitung
Zweistoffbrenner WGL30/1-C ZM

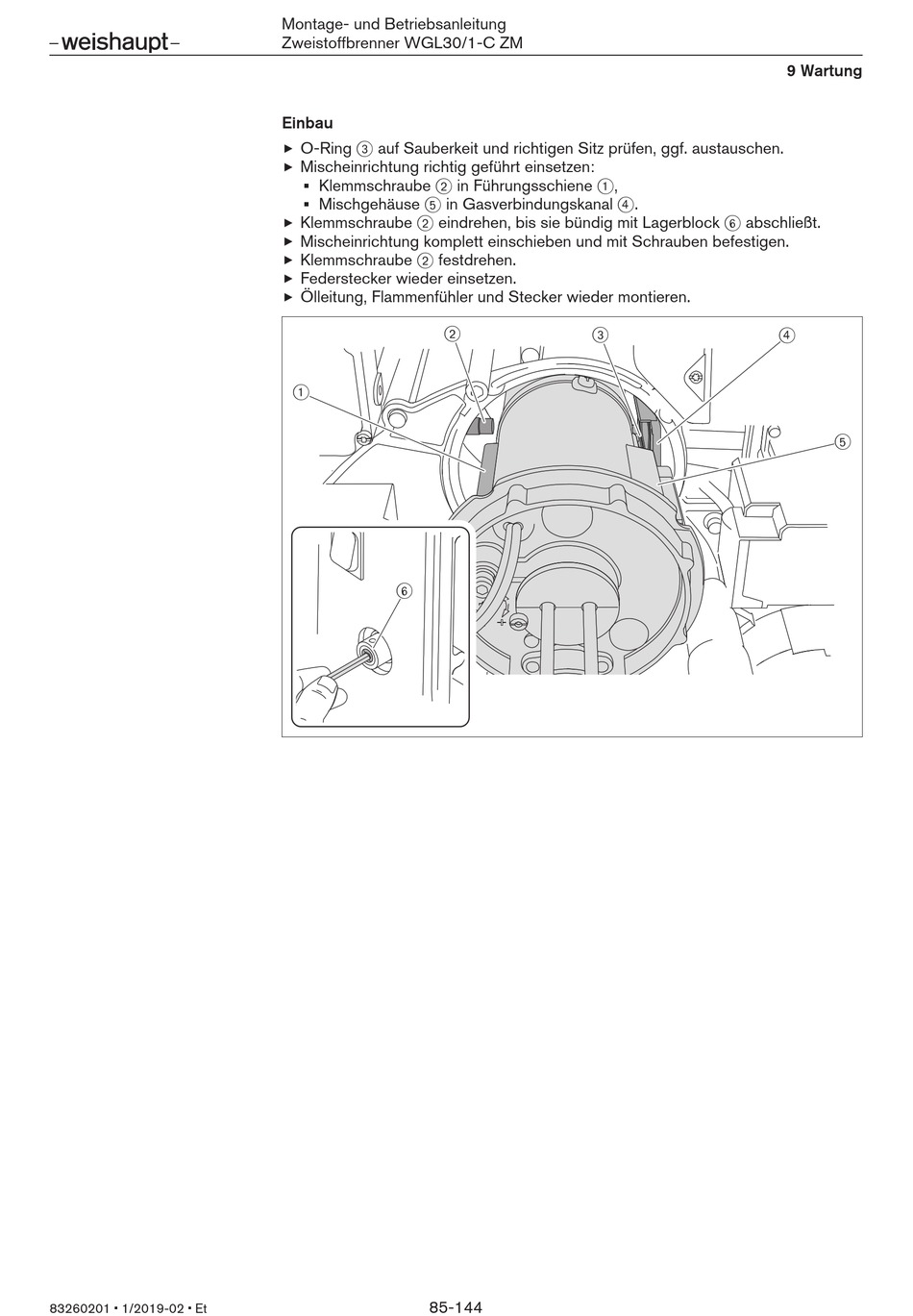

Einbau
O-Ring 3 auf Sauberkeit und richtigen Sitz prüfen, ggf. austauschen.
Mischeinrichtung richtig geführt einsetzen:
Klemmschraube 2 in Führungsschiene 1,
Mischgehäuse 5 in Gasverbindungskanal 4.
Klemmschraube 2 eindrehen, bis sie bündig mit Lagerblock 6 abschließt.
Mischeinrichtung komplett einschieben und mit Schrauben befestigen.
Klemmschraube 2 festdrehen.
Federstecker wieder einsetzen.
Ölleitung, Flammenfühler und Stecker wieder montieren.
2
1
6
85-144
3
9 Wartung
4
5
