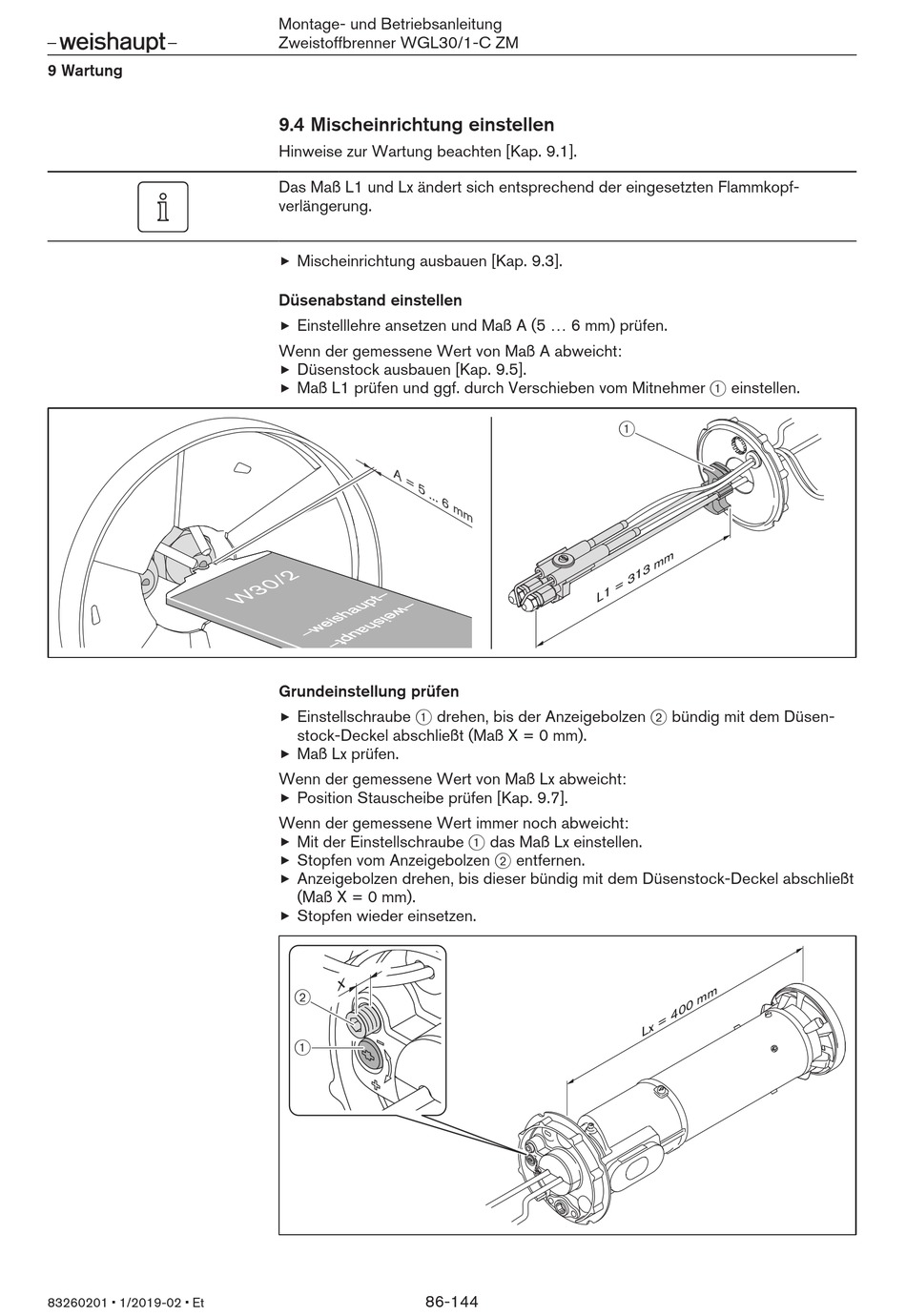

9.4 Mischeinrichtung einstellen
Hinweise zur Wartung beachten [Kap. 9.1].
Das Maß L1 und Lx ändert sich entsprechend der eingesetzten Flammkopf-
verlängerung.
Mischeinrichtung ausbauen [Kap. 9.3].
Düsenabstand einstellen
Einstelllehre ansetzen und Maß A (5 ... 6 mm) prüfen.
Wenn der gemessene Wert von Maß A abweicht:
Düsenstock ausbauen [Kap. 9.5].
Maß L1 prüfen und ggf. durch Verschieben vom Mitnehmer 1 einstellen.
A
=
5 .
. . 6
Grundeinstellung prüfen
Einstellschraube 1 drehen, bis der Anzeigebolzen 2 bündig mit dem Düsen-
stock-Deckel abschließt (Maß X = 0 mm).
Maß Lx prüfen.
Wenn der gemessene Wert von Maß Lx abweicht:
Position Stauscheibe prüfen [Kap. 9.7].
Wenn der gemessene Wert immer noch abweicht:
Mit der Einstellschraube 1 das Maß Lx einstellen.
Stopfen vom Anzeigebolzen 2 entfernen.
Anzeigebolzen drehen, bis dieser bündig mit dem Düsenstock-Deckel abschließt
(Maß X = 0 mm).
Stopfen wieder einsetzen.
X
2
1
86-144
1
m m
=
L 1
m
3 m
3 1
m
0 m
4 0
=
L x
