83260201 1/2019-02 Et
Montage- und Betriebsanleitung
Zweistoffbrenner WGL30/1-C ZM

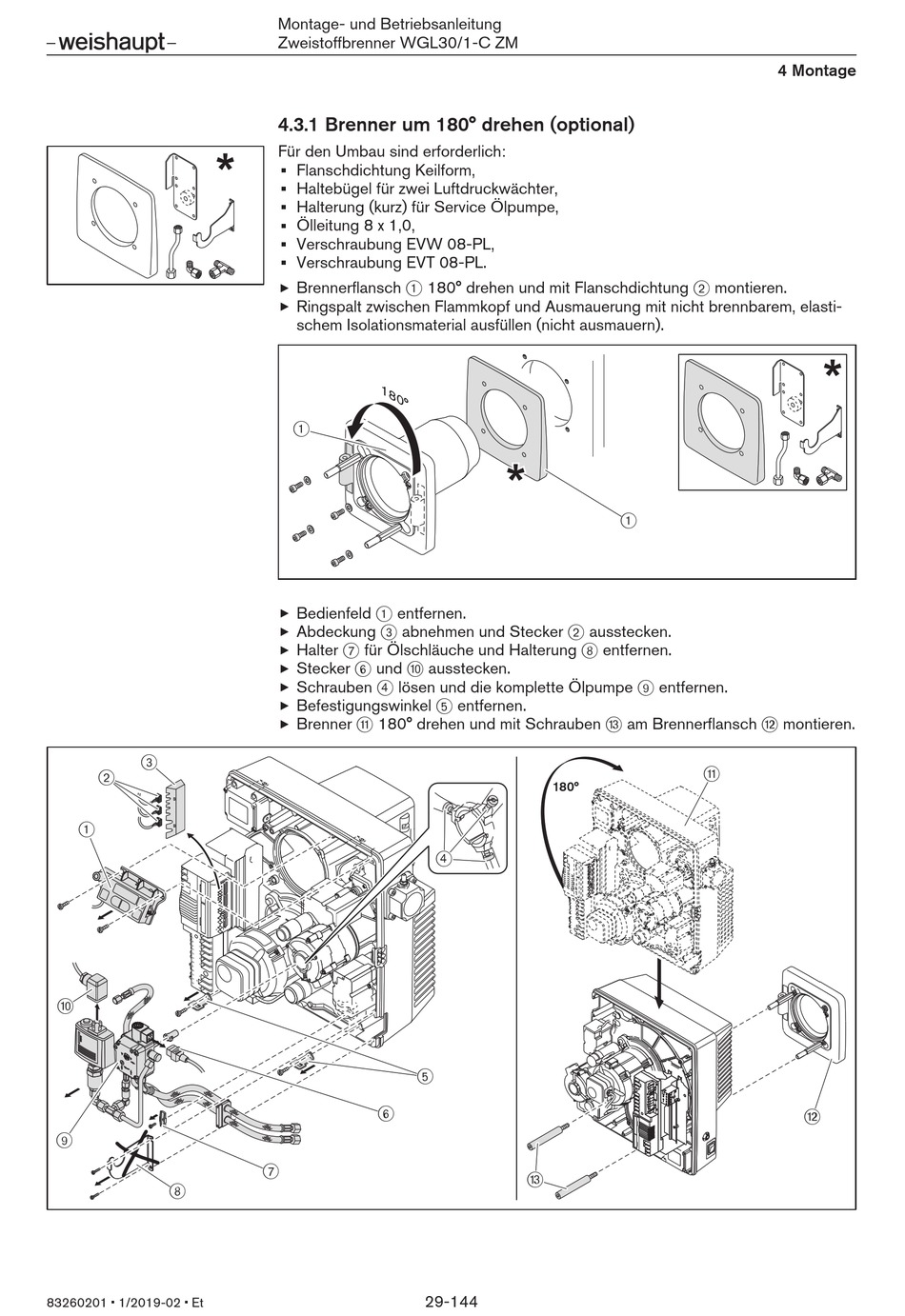

4.3.1 Brenner um 180° drehen (optional)
Für den Umbau sind erforderlich:
Flanschdichtung Keilform,
Haltebügel für zwei Luftdruckwächter,
Halterung (kurz) für Service Ölpumpe,
Ölleitung 8 x 1,0,
Verschraubung EVW 08-PL,
Verschraubung EVT 08-PL.
Brennerflansch 1 180° drehen und mit Flanschdichtung 2 montieren.
Ringspalt zwischen Flammkopf und Ausmauerung mit nicht brennbarem, elasti-
schem Isolationsmaterial ausfüllen (nicht ausmauern).
1 8
0 °
1
Bedienfeld 1 entfernen.
Abdeckung 3 abnehmen und Stecker 2 ausstecken.
Halter 7 für Ölschläuche und Halterung 8 entfernen.
Stecker 6 und 0 ausstecken.
Schrauben 4 lösen und die komplette Ölpumpe 9 entfernen.
Befestigungswinkel 5 entfernen.
Brenner q 180° drehen und mit Schrauben e am Brennerflansch w montieren.
5
6
7
29-144
180°
4
e
4 Montage
1
q
w
