3 Produktbeschreibung
8
11
15
12
1
-weishaupt-
13
3
L
N
7
N
3
X6
C
T1
4
T2
S3
1
B4
F7
B5
6
T6
X7
5
T7
T8
14
83260201 1/2019-02 Et
Montage- und Betriebsanleitung
Zweistoffbrenner WGL30/1-C ZM

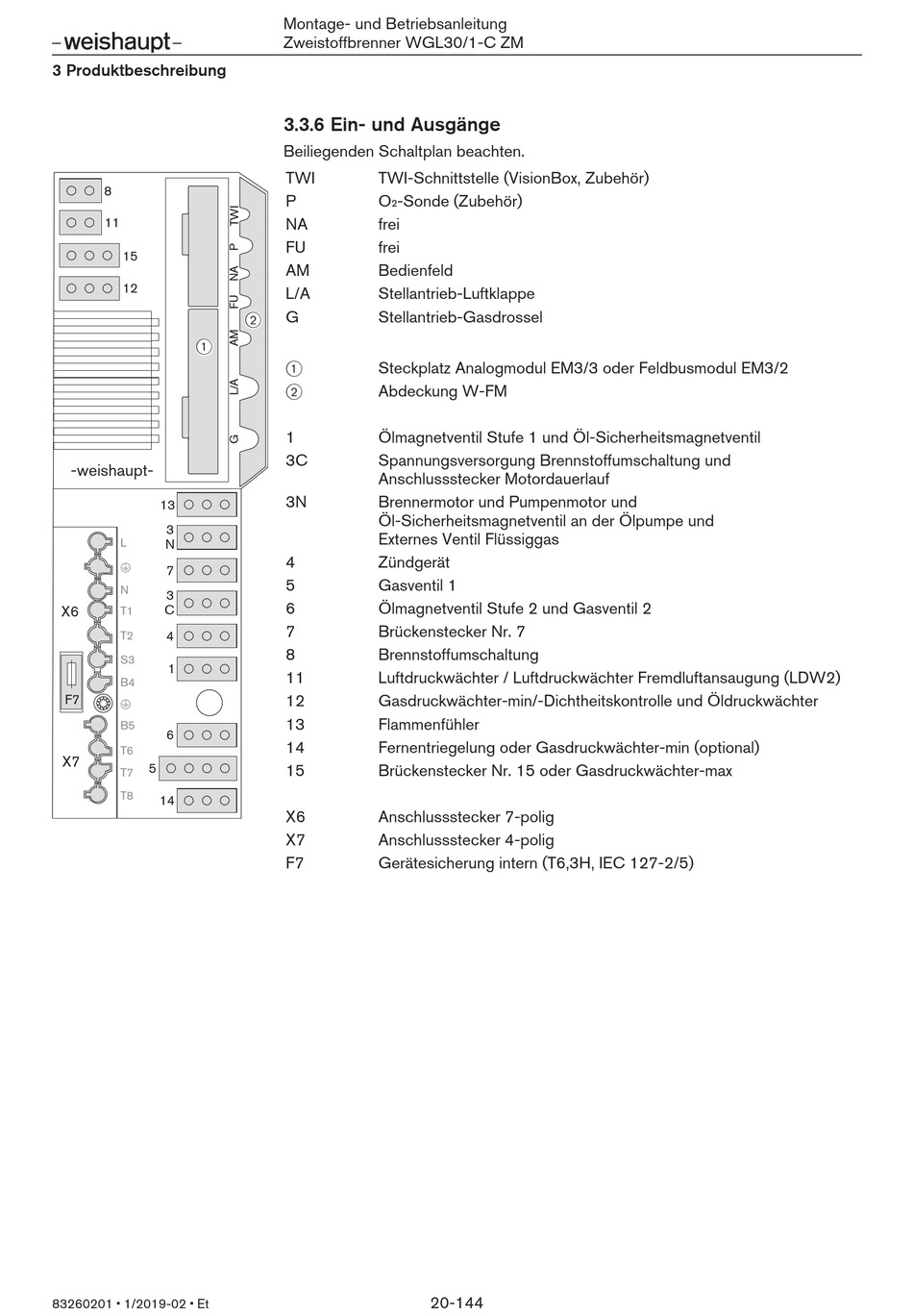

3.3.6 Ein- und Ausgänge
Beiliegenden Schaltplan beachten.
TWI
TWI-Schnittstelle (VisionBox, Zubehör)
P
O
-Sonde (Zubehör)
2
NA
frei
FU
frei
AM
Bedienfeld
L/A
Stellantrieb-Luftklappe
G
Stellantrieb-Gasdrossel
2
1
Steckplatz Analogmodul EM3/3 oder Feldbusmodul EM3/2
2
Abdeckung W-FM
1
Ölmagnetventil Stufe 1 und Öl-Sicherheitsmagnetventil
3C
Spannungsversorgung Brennstoffumschaltung und
Anschlussstecker Motordauerlauf
3N
Brennermotor und Pumpenmotor und
Öl-Sicherheitsmagnetventil an der Ölpumpe und
Externes Ventil Flüssiggas
4
Zündgerät
5
Gasventil 1
6
Ölmagnetventil Stufe 2 und Gasventil 2
7
Brückenstecker Nr. 7
8
Brennstoffumschaltung
11
Luftdruckwächter / Luftdruckwächter Fremdluftansaugung (LDW2)
12
Gasdruckwächter-min/-Dichtheitskontrolle und Öldruckwächter
13
Flammenfühler
14
Fernentriegelung oder Gasdruckwächter-min (optional)
15
Brückenstecker Nr. 15 oder Gasdruckwächter-max
X6
Anschlussstecker 7-polig
X7
Anschlussstecker 4-polig
F7
Gerätesicherung intern (T6,3H, IEC 127-2/5)
20-144
