Stellantrieb-Gasdrossel Aus- Und Einbauen - Weishaupt WGL30/1-C ZM Montage- Und Betriebsanleitung

Zweistoffbrenner
Inhaltsverzeichnis

Werbung

VORSICHT
83260201 1/2019-02 Et
Montage- und Betriebsanleitung
Zweistoffbrenner WGL30/1-C ZM

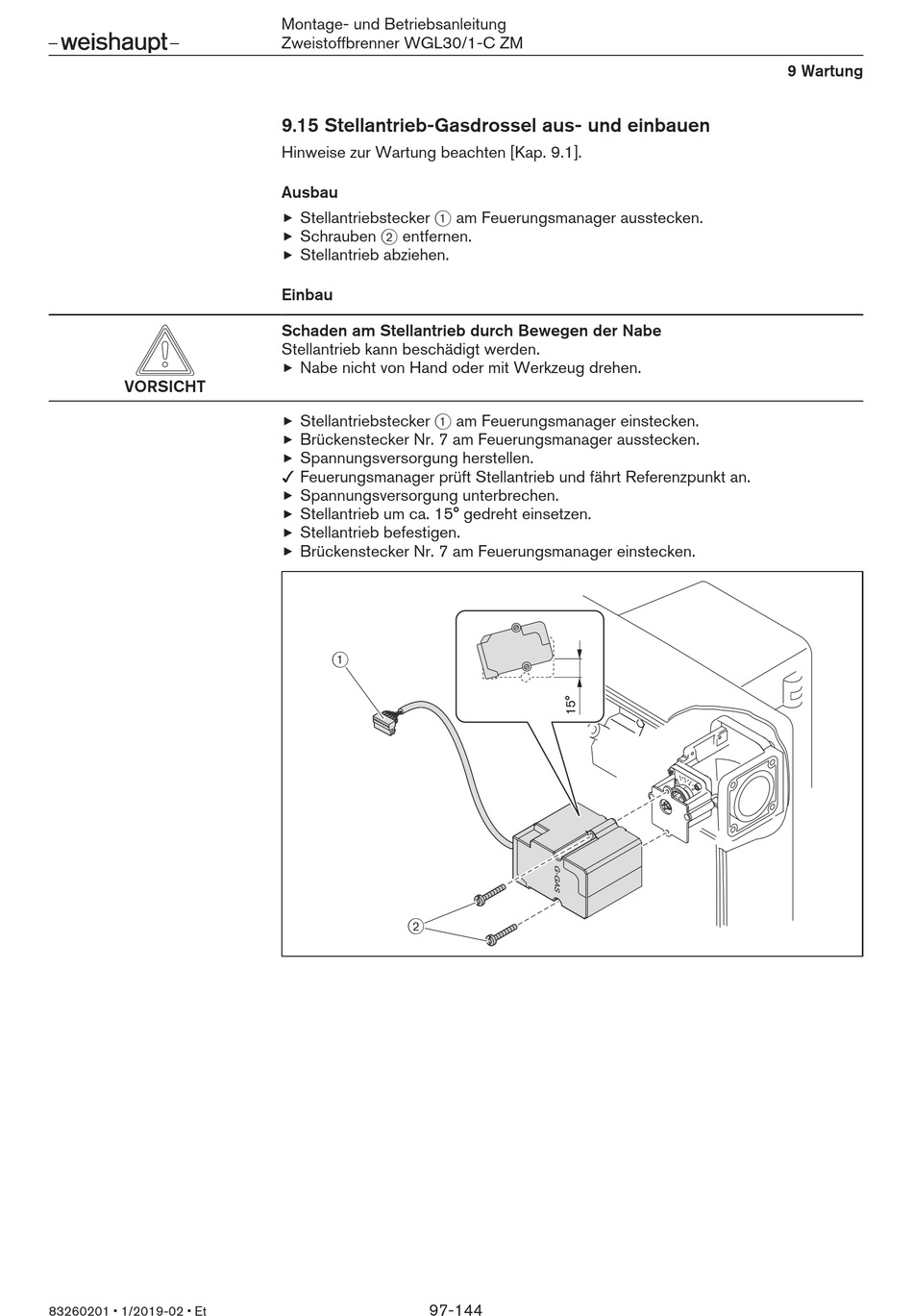

9.15 Stellantrieb-Gasdrossel aus- und einbauen

Hinweise zur Wartung beachten [Kap. 9.1].
Ausbau
Stellantriebstecker 1 am Feuerungsmanager ausstecken.
Schrauben 2 entfernen.
Stellantrieb abziehen.
Einbau
Schaden am Stellantrieb durch Bewegen der Nabe
Stellantrieb kann beschädigt werden.
Nabe nicht von Hand oder mit Werkzeug drehen.
Stellantriebstecker 1 am Feuerungsmanager einstecken.
Brückenstecker Nr. 7 am Feuerungsmanager ausstecken.
Spannungsversorgung herstellen.
Feuerungsmanager prüft Stellantrieb und fährt Referenzpunkt an.
Spannungsversorgung unterbrechen.
Stellantrieb um ca. 15° gedreht einsetzen.
Stellantrieb befestigen.
Brückenstecker Nr. 7 am Feuerungsmanager einstecken.
1
2
97-144
9 Wartung
