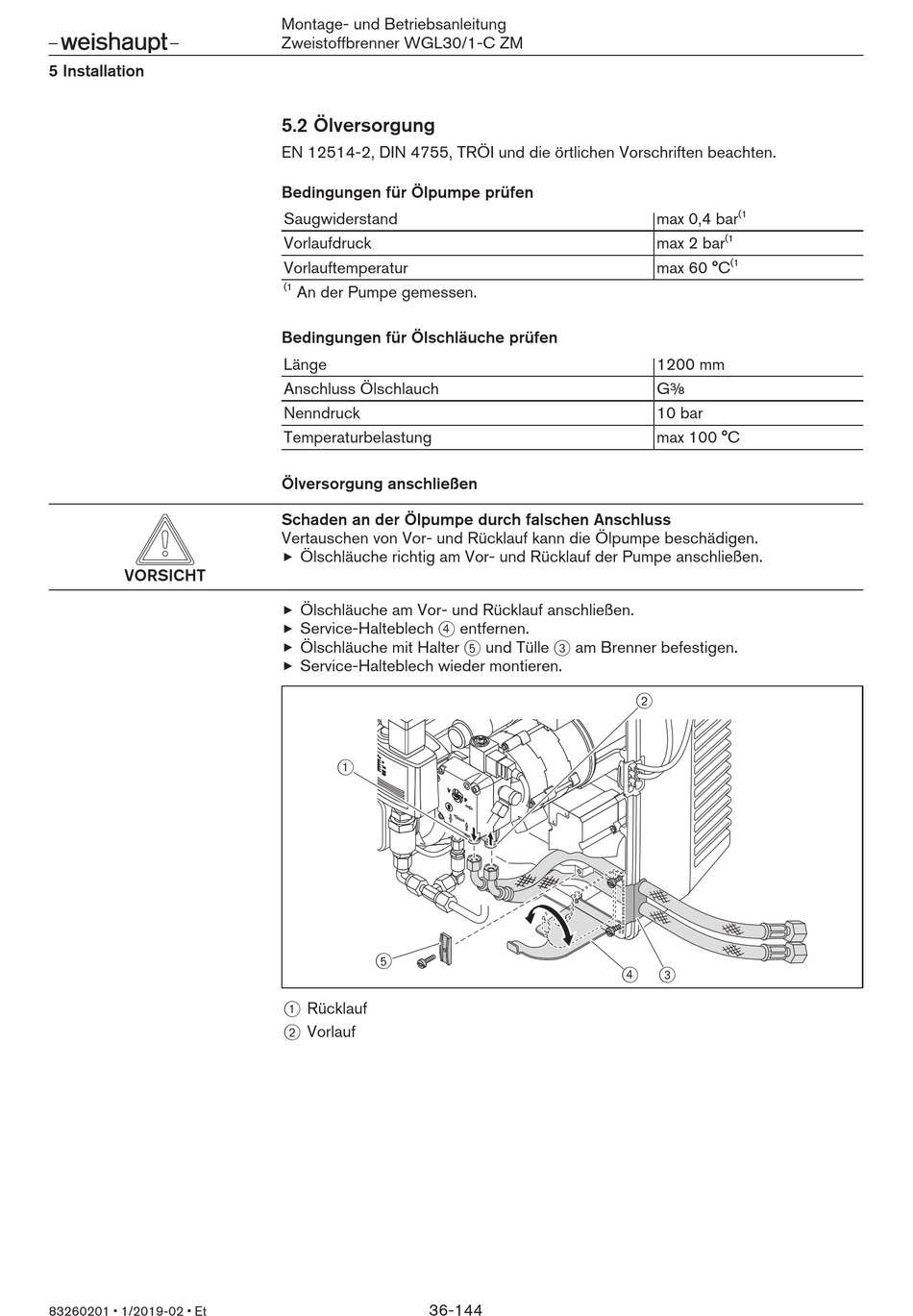

5 Installation
VORSICHT
83260201 1/2019-02 Et
Montage- und Betriebsanleitung
Zweistoffbrenner WGL30/1-C ZM
5.2 Ölversorgung
EN 12514-2, DIN 4755, TRÖI und die örtlichen Vorschriften beachten.
Bedingungen für Ölpumpe prüfen
Saugwiderstand
Vorlaufdruck
Vorlauftemperatur
(1
An der Pumpe gemessen.
Bedingungen für Ölschläuche prüfen
Länge
Anschluss Ölschlauch
Nenndruck
Temperaturbelastung
Ölversorgung anschließen
Schaden an der Ölpumpe durch falschen Anschluss
Vertauschen von Vor- und Rücklauf kann die Ölpumpe beschädigen.
Ölschläuche richtig am Vor- und Rücklauf der Pumpe anschließen.
Ölschläuche am Vor- und Rücklauf anschließen.
Service-Halteblech 4 entfernen.
Ölschläuche mit Halter 5 und Tülle 3 am Brenner befestigen.
Service-Halteblech wieder montieren.
1
5
1 Rücklauf
2 Vorlauf
36-144
(1
max 0,4 bar
(1
max 2 bar
(1
max 60 °C
1200 mm
G⅜
10 bar
max 100 °C
2
4
3
